SIMOTION 做为标准DP从站与SIMATIC PLC 通讯

2、使用GSD文件连接SIMOTIONDP从站至SIMATICS7首先应将不同SIMOTION平台的GSD文件导入到STEP7硬件组态画面中。在SIMOTIONSCOUTDVD的"…Add-on\7_GSD"文件夹下可找到用做SIMATICPLCDP从站的相应SIMOTION硬件平台...

2、使用GSD文件连接SIMOTIONDP从站至SIMATICS7首先应将不同SIMOTION平台的GSD文件导入到STEP7硬件组态画面中。在SIMOTIONSCOUTDVD的"…Add-o......

2、使用GSD文件连接SIMOTIONDP从站至SIMATICS7

首先应将不同SIMOTION平台的GSD文件导入到STEP7硬件组态画面中。在SIMOTIONSCOUTDVD的"…Add-on\7_GSD"文件夹下可找到用做SIMATICPLCDP从站的相应SIMOTION硬件平台的GSD文件。

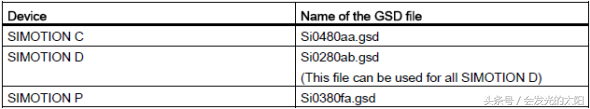

GSD文件列表:

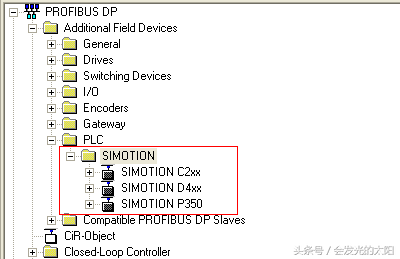

安装GSD文件后可在硬件组态画面中出现图1中的设备列表:


图1.安装GSD文件后的设备列表

3、使用的硬件及软件

3.1硬件配置列表

设备订货号版本CPU1516-3PN/表1测试所采用的硬件列表

3.2所使用的软件

•TIAPortalV12

4、配置步骤

4.1配置SIMOTIOND410

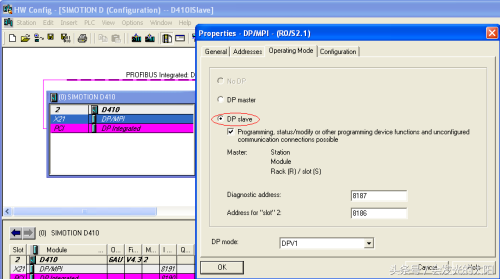

(1)创建SIMOTIOND410项目并创建D410的PROFIBUSDP网络,将操作模式设置为“DPSlave”。


图2.设置DP操作模式

(2)配置与PLC的IO通讯区


图3.配置IO通讯区

(3)创建IO变量


图4.创建IO变量

4.2配置S7-1500PLC主站

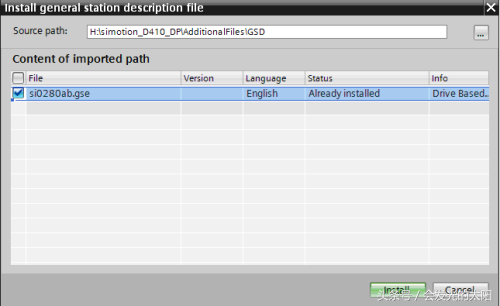

(1)安装D410的GSD文件


图5.安装D410的GSD文件

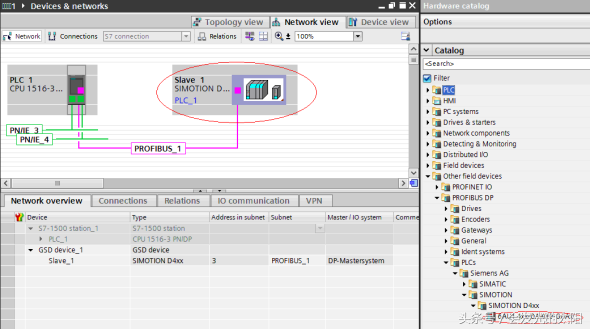

(2)将安装后的GSD文件中的D410从站拖曳到网络视图中,并创建与PLC的网络连接


图6.创建两个设备的网络连接

(3)创建PLC与D410的IO通讯区

注意:D410的输入地址区对应于PLC的输出地址区,而D410的输出区地址对应于PLC的输入区地址。


图7.创建PLC的IO区

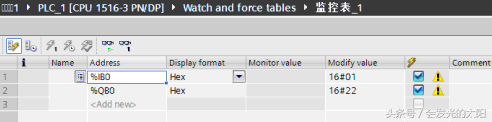

(4)通过监控表测试通讯


图8.通讯测试
