学习威纶通屏1——初次拿到威纶通触摸屏——该有什么准备

一、看触摸屏型号与接口

1、可从屏的后边看到屏的型号为：MT8071iE.

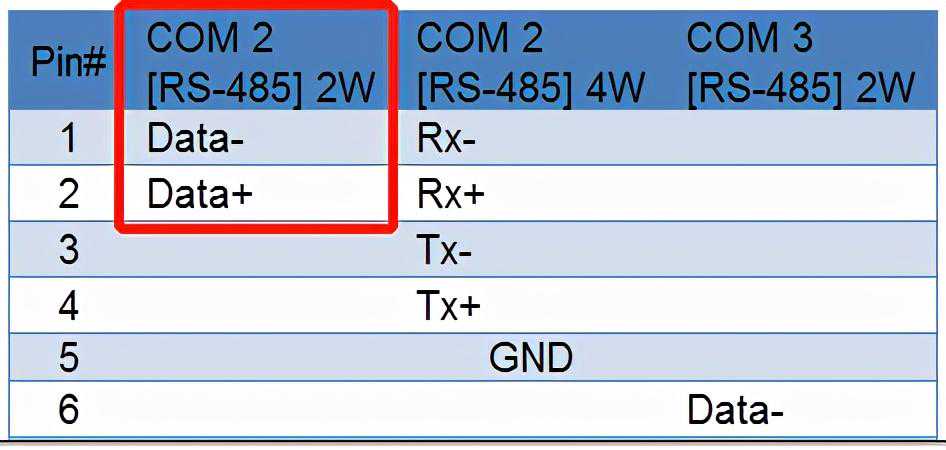

2、有各类接口：如图所示：

3、通信串口各管脚作用及与PLC连线制作

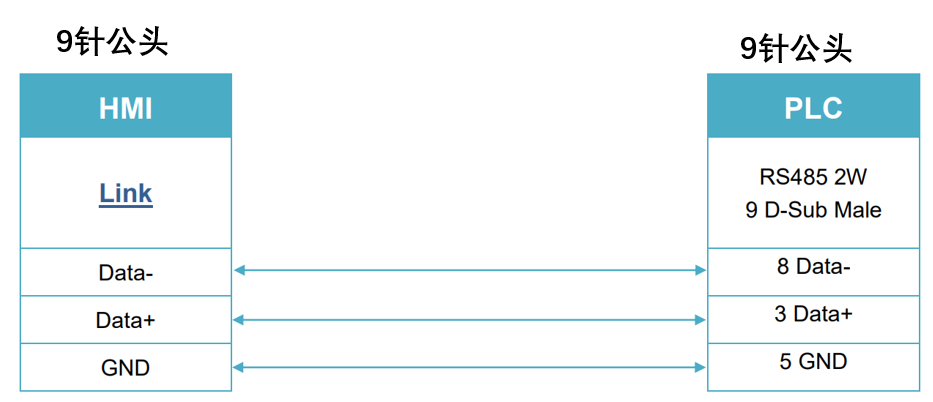

HMI---------PLC

二、应用时都准备哪些硬件：

1、稳压电源——DC24V一个

2、PLC——200Smart一台

3、触摸屏（本屏用MT8071iE）

3、电脑——笔记本电脑或台式电脑一台

4、RS485通信线一根（自己制作或购买、两端均为9针公头）

5、普通网络线2根或3根

三、需要哪些软件

1、触摸屏——需要编程软件或更新版本.
下载地址：威纶通官网下载中心。目前最新版本：_20210421

2、PLC——step7micro/

四、通信方式连接

1、笔记本电脑、PLC、触摸屏三者之间用以太网通信。
PLC、触摸屏用普通网线均连接到路由器上，笔记本电脑用无线连接路由器

2、PLC与屏HMI之间用RS485通信方式
用制作的9针线连接。如下图：

五、安装编程软件

1、安装威纶通触摸屏编程软件_20210421。

2、安装200Smart编程软件。
