S7-200smart触摸屏教学——项目创建和通讯连接

一、项目的创建和通讯连接

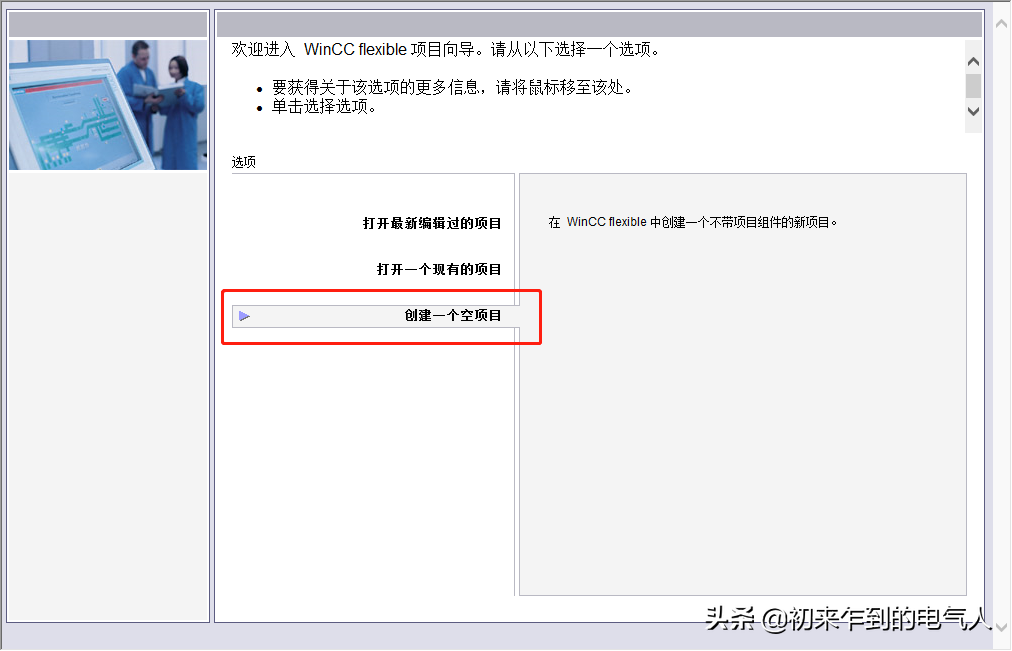

①首先我们打开WinCCflexibleSMARTV3，选择创建一个空项目。

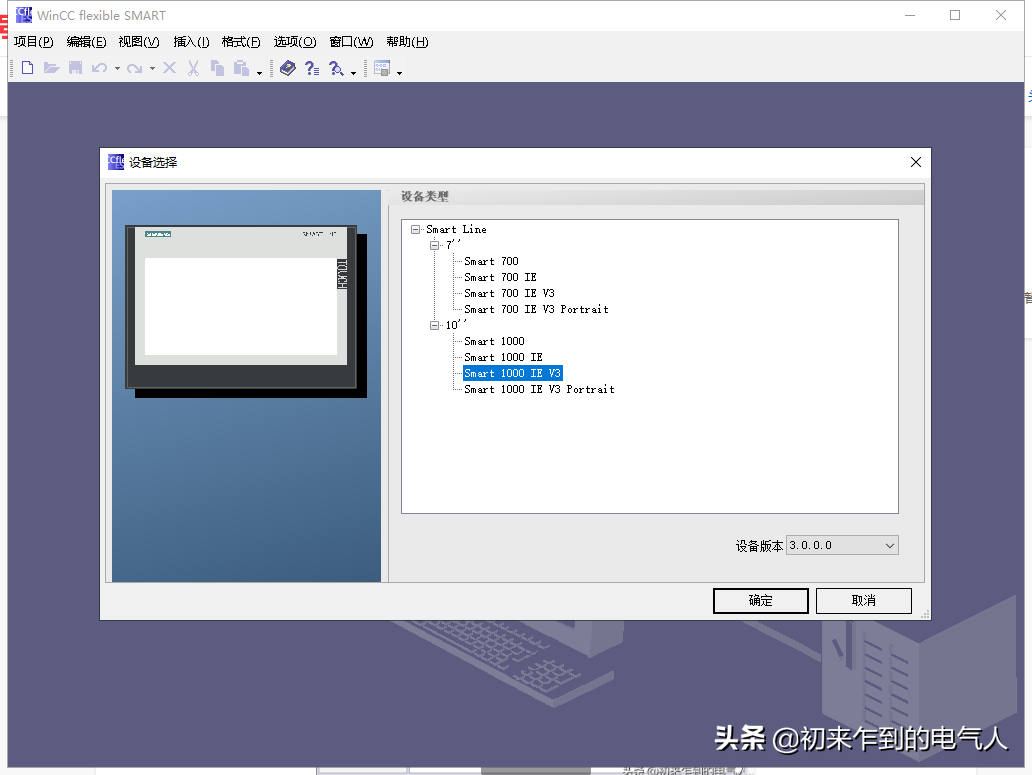

注：200smart最新支持的触摸屏型号分别是7寸的700IEV3和10寸的1000IEV3，实际购买时建议选择这两款触摸屏。我们以10寸触摸屏1000IEV3为例，进行接下来的教学。

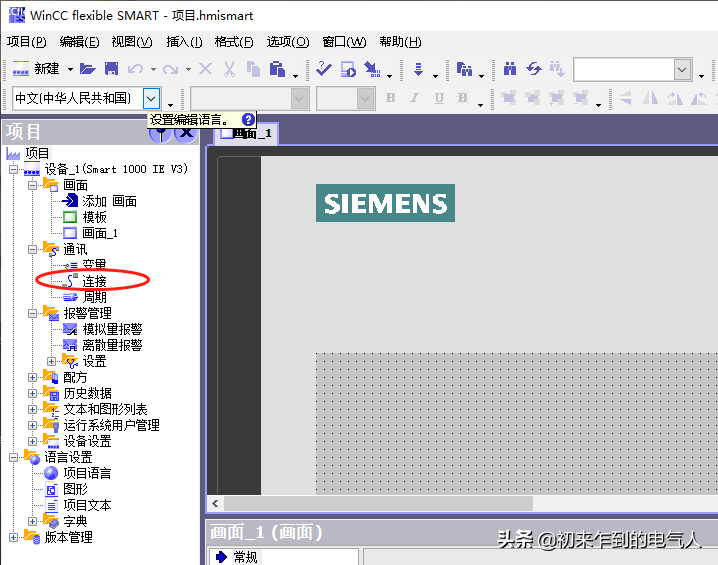

③新的项目建立完成后，我们首先要建立触摸屏和PLC之间的连接。

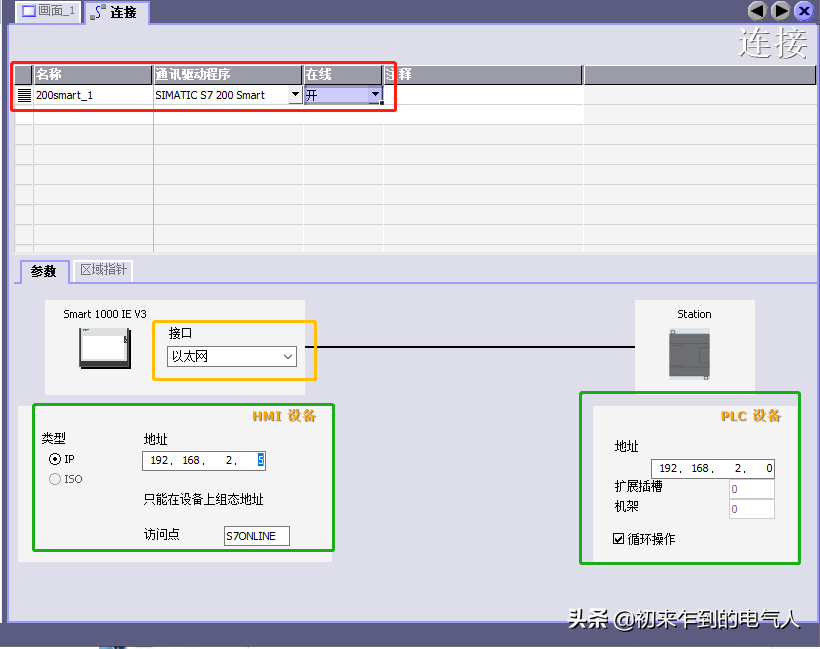

④红色框选处：我们双击空白处系统会生产一条新的连接。连接的名称可以根据实际情况自己重命名，在这里我把它修改为200smart_1。

黄色框选处：由于700IE/1000IEV3自带以太网接口，我们可以使用网线连接触摸屏和PLC,所以接口我们选择“以太网”。

绿色框选处：左侧为HMI即触摸屏的IP地址，右侧为PLC的IP地址。S7-200smartPLC默认的IP地址是192.168.2.0，触摸屏地址我们这里设定为192.168.2.5，这样PLC和触摸屏的通讯连接就建立好了。

注意：触摸屏软件地址不能与PLC地址相同，但必须和触摸屏实体硬件设置的一致。
