关于ProTool和基于Windows的操作单元的上载问题

一般来说，只有基于Windows的操作单元（TP/OP170B，TP/OP270，MP270B/370）支持项目上载，而基于文本和基于图形的操作单元（OP7/17，OP/TP27/37）不支持项目上载。也就是说，可以从基于Windows操作单元中获得可以编辑的项目源文件，而不能从基于文本和基于图形的操作单元中获得可以编辑的项目源文件，但都可以获得项目备份以供恢复。

1.项目上载的概念

1.1用途

项目源文件（*.pdb）经过ProTool编译后生成运行文件（*.fwd），用户一般都是将运行文件下载到操作单元。如果用户希望使用操作单元中的项目数据进一步开发项目或用于错误分析，即希望上载项目，项目源文件必须保留在操作单元上。

在支持外部存储介质的操作单元上，不仅能够存储编译过的项目运行文件，还可以存储项目的源文件，因此可以从操作单元上载项目。

上载项目可以使用户分析现有的项目并进行修改，即使原始操作单元或源文件（*.pdb）损坏。

1.2系统要求

在操作单元上必须具有足够的存储空间。

必须在操作单元上为源文件设置存储位置，运行文件一般存储在内部闪存，源文件一般存储在CF卡或PC卡。

运行文件必须与源文件一起下载。

1.3上载/下载过程

当在下载操作期间传送源文件时，系统对源文件（*.pdb）进行压缩，并以*.pdz的文件格式传送给操作单元的外部存储介质（CF卡或PC卡），上载以后，*.pdz文件在ProTool中解压缩。

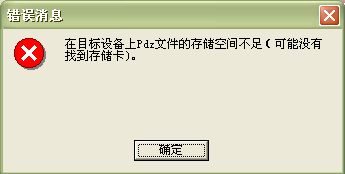

如果操作单元上没有任何存储卡，下载操作将中止。但在中止之前，与项目有关的所有数据均已传送，已经下载的数据可以启动操作面板的运行系统。

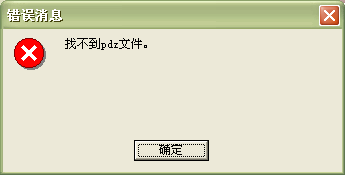

如果操作单元上没有任何存储卡，上载操作将中止。

1.4注意事项

TP170A不支持项目上载。

对于基于Windows的设备，需要存储卡来存储*.pdz文件。

上载和解压缩得到的项目源文件只能用等于或高于创建项目源文件的ProTool版本才能打开。

ProTool不会检查操作单元上的源文件是否真的属于其上运行的项目，也就是说，ProTool无法检测*.pdz文件与*.fwd的一致性。如果用户执行了一个下载而没有同时或在其它时间下载源文件，则老的项目源文件仍然留在操作单元上。它有可能不再属于当前运行的项目。

2.项目上载/下载的操作

以下操作以ProTool/+SP2Asia和MP370-12”TouchPanel为例，传输方式为Ethernet（以太网）。

2.1项目下载

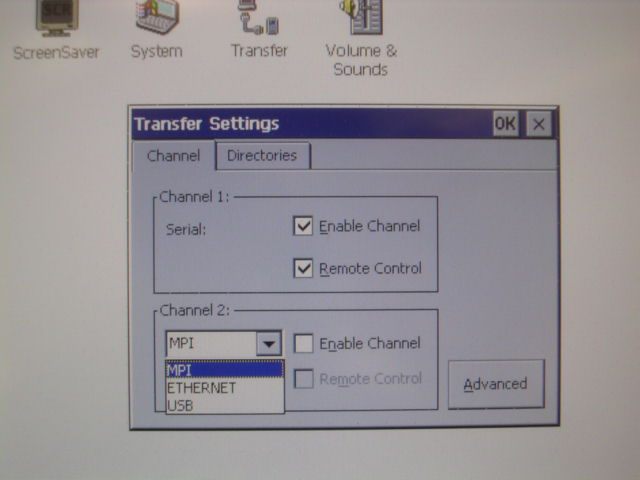

打开操作单元，选择“ControlPanel”-“Transfer”-“Channel”，“Channel2”中选择相应的下载方式。

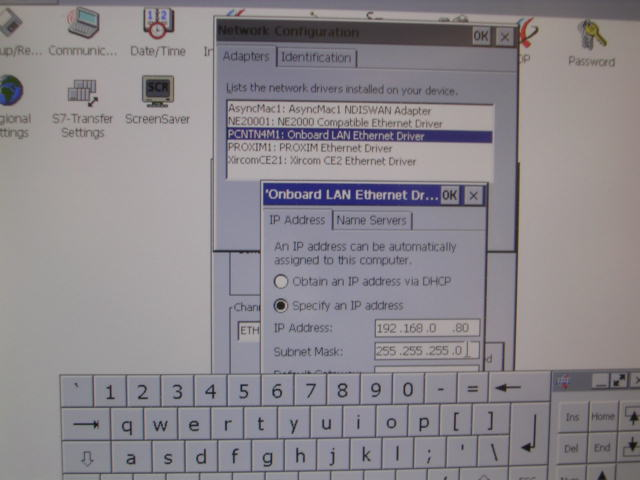

选择“Advance”，输入相应的网络参数。根据操作单元提示，必要时须重新启动操作单元。

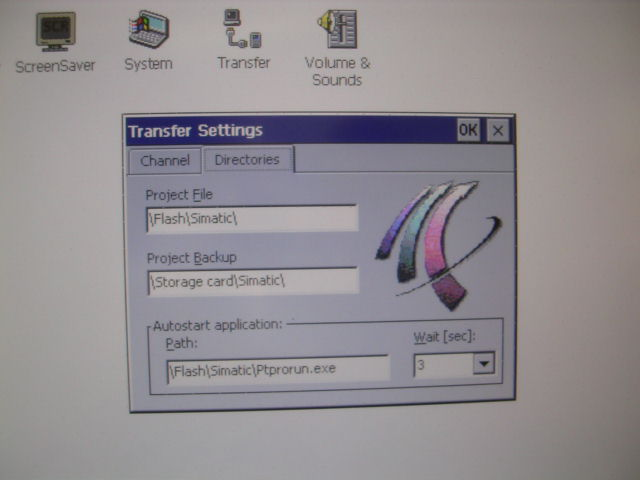

在“Directories”的“ProjectBackup”中输入存储路径：如果选用PC卡（用于PC-CARD插槽），路径为\Storagecard\Simatic\；如果选用CF卡（用于CF-CARD插槽），路径为\Storagecard2\Simatic\。确定后退出“ControlPanel”，选择“Transfer”进入下载模式。

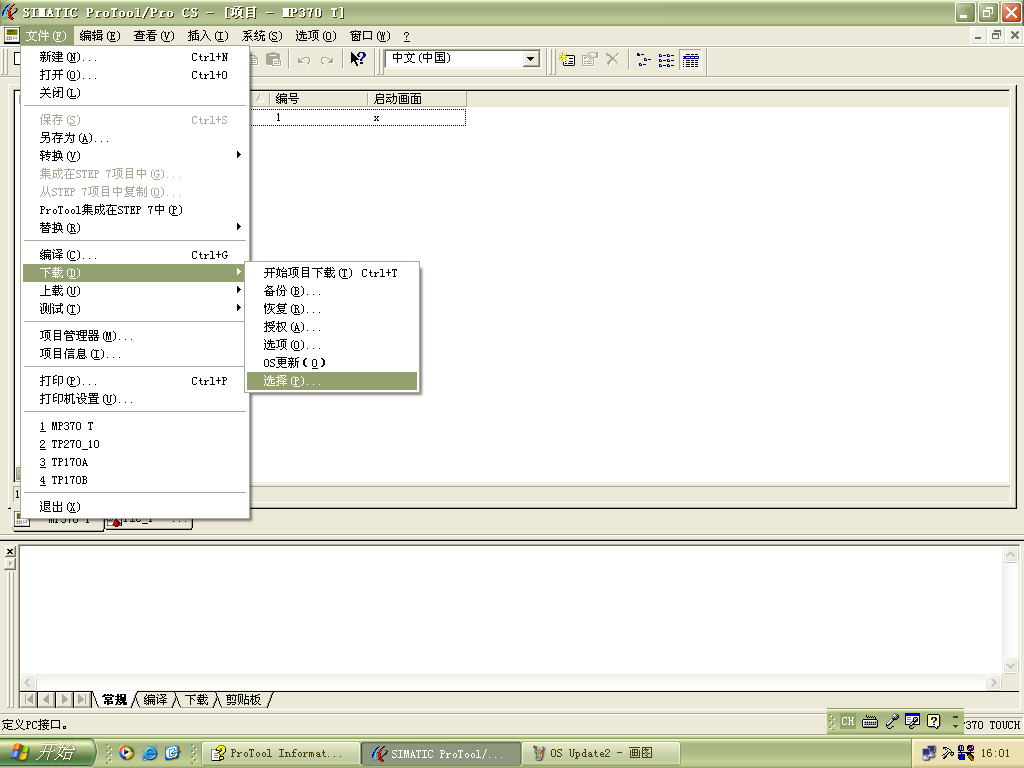

打开ProTool，选择“文件”-“下载”-“选择”，选择相应的下载方式及其网络参数。

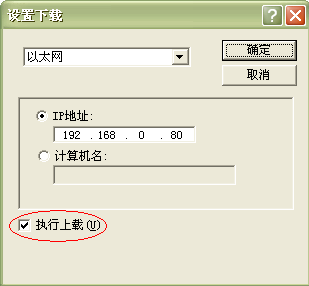

如果需要在CF卡或PC卡上存储项目源文件，选择“执行上载”，确定后退出。

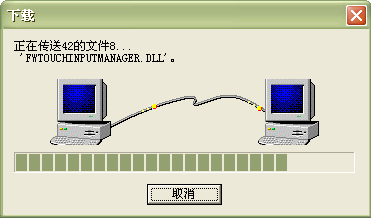

选择工具栏上的“下载”，执行项目下载。

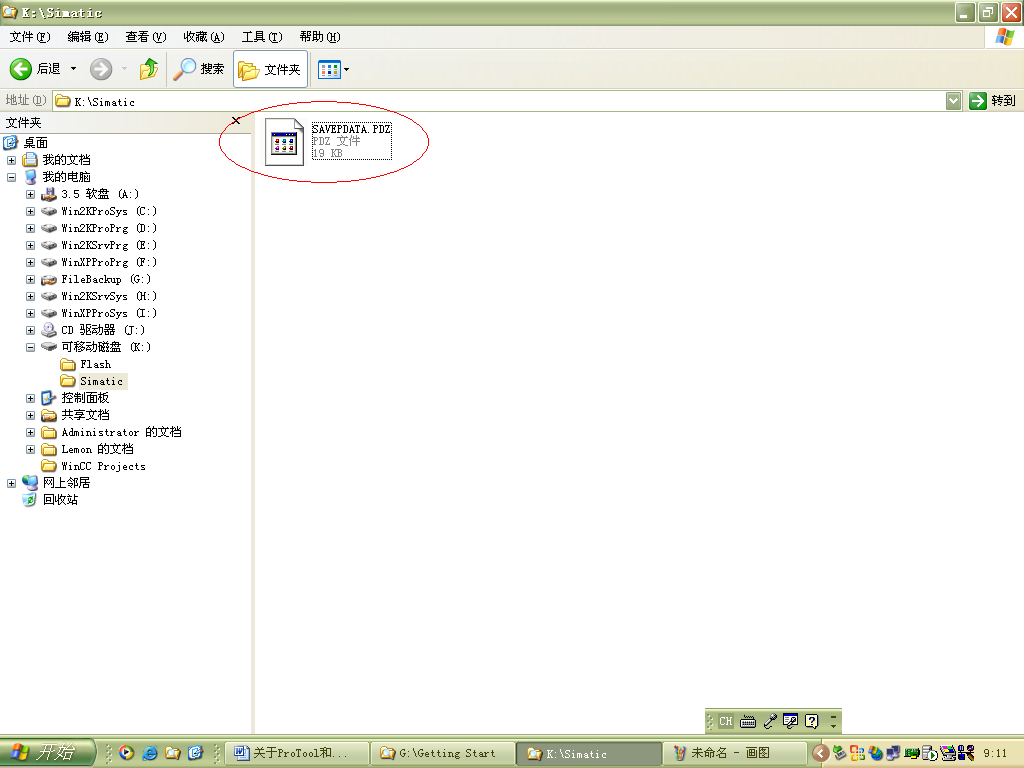

将存储卡插入笔记本电脑的PCMCIA插槽，可以看到生成的*.pdz文件。

2.2项目上载

打开操作单元，选择“Transfer”，进入下载模式。

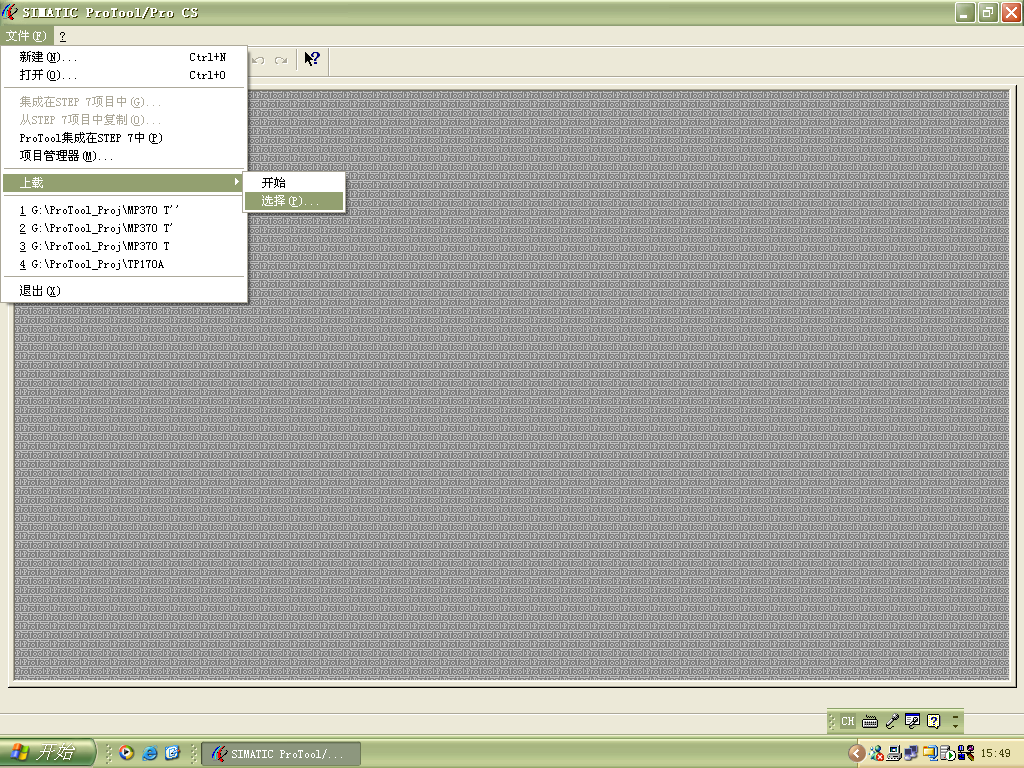

打开ProTool，选择“文件”-“上载”-“选择”，选择相应的上载方式及其网络参数。

选择“文件”-“上载”-“开始”。上载完毕后，保存项目源文件。
