PCS7 极速上手 - 工程师站组态

本专栏操作软件版本为：亚洲版。

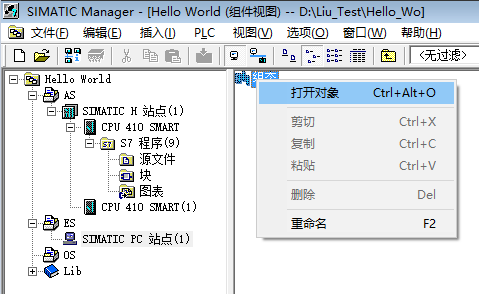

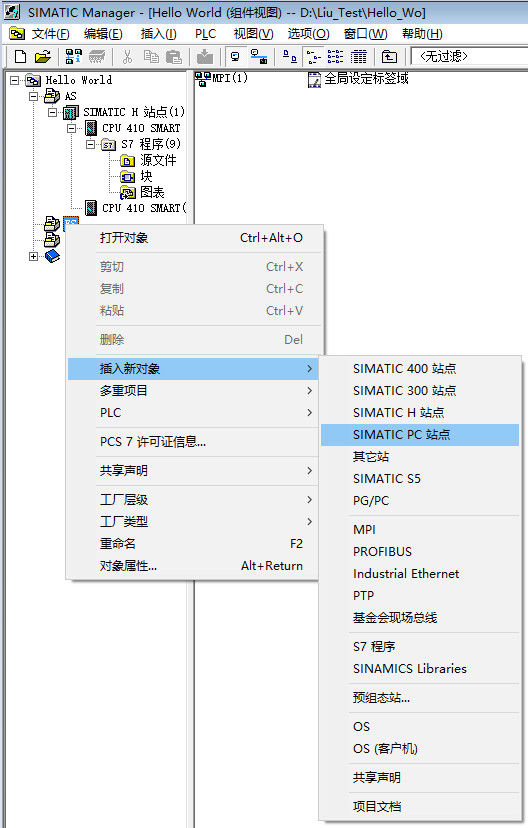

ES站组态，只需插入两个部件，即通讯网卡和wincc应用程序，在选择硬件版本时应选用最高版本。其中通讯网卡包括西门子的CP1623卡和普通网卡。两者最大的不同在于，CP1623自带微处理器，协议处理工作由其自身完成，并支持多协议运行；普通网卡则占用PC资源完成协议处理工作，不支持多协议运行，自后两者都支持冗余系统，都需要另购S7REDCONNECT授权。因此CP1623功能更强大，稳定和可靠性性更好、更高。

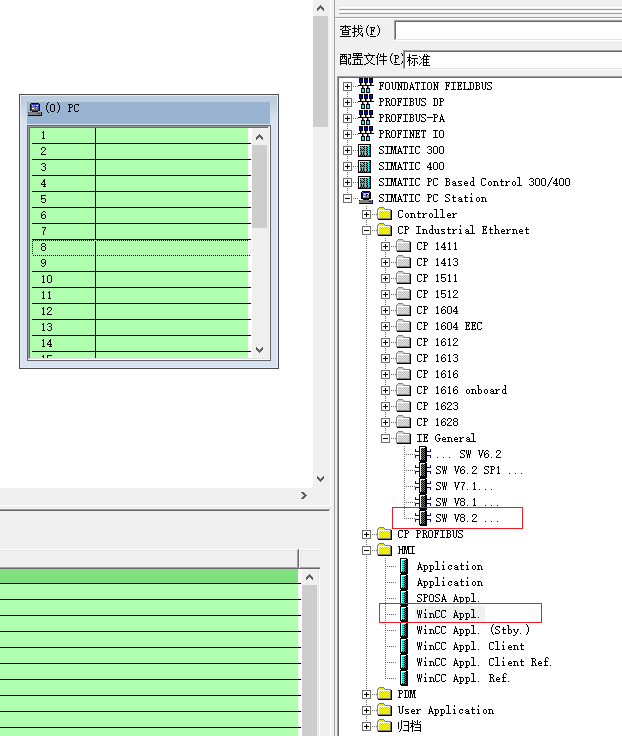

双击即可插入，两者没有插入顺序要求

PS：CP1623和普通网卡如何选择：

（1）连接AS数量超过8个时，选用CP1623，如小于8个，可选用普通网卡

（2）对通讯要求比较高时，选用CP1623，如无要求，可选用普通网卡

以普通网卡为案例。在插入网卡时弹窗如下

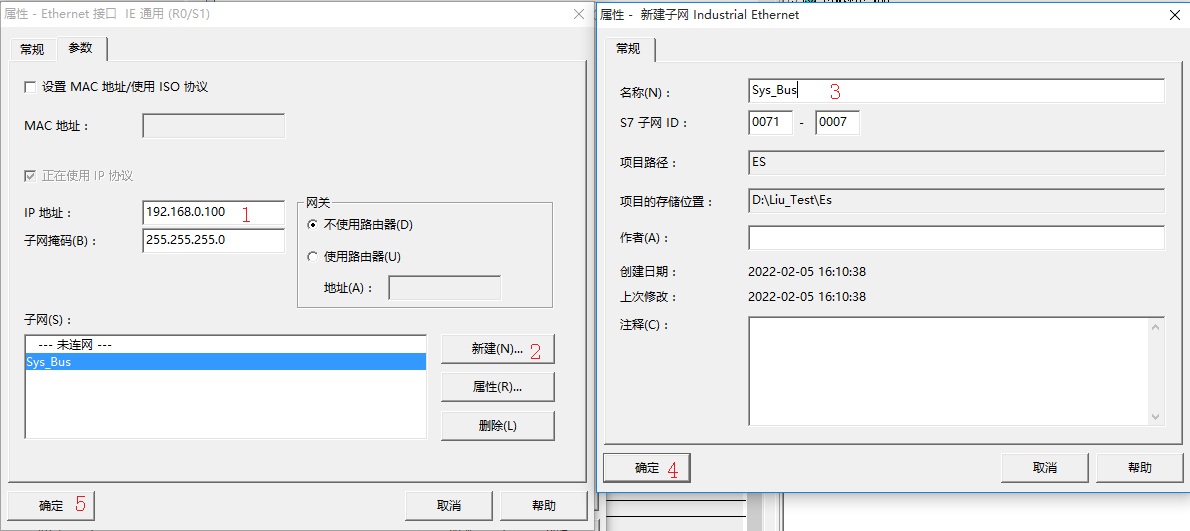

设置好相应的参数

在《硬件组态》中，同样也设置了Sys_Bus，此时这个两个Sys_Bus是相互独立的，并没有建立互通，这时需要将两个网络合并，建立AS与ES的通讯链接。

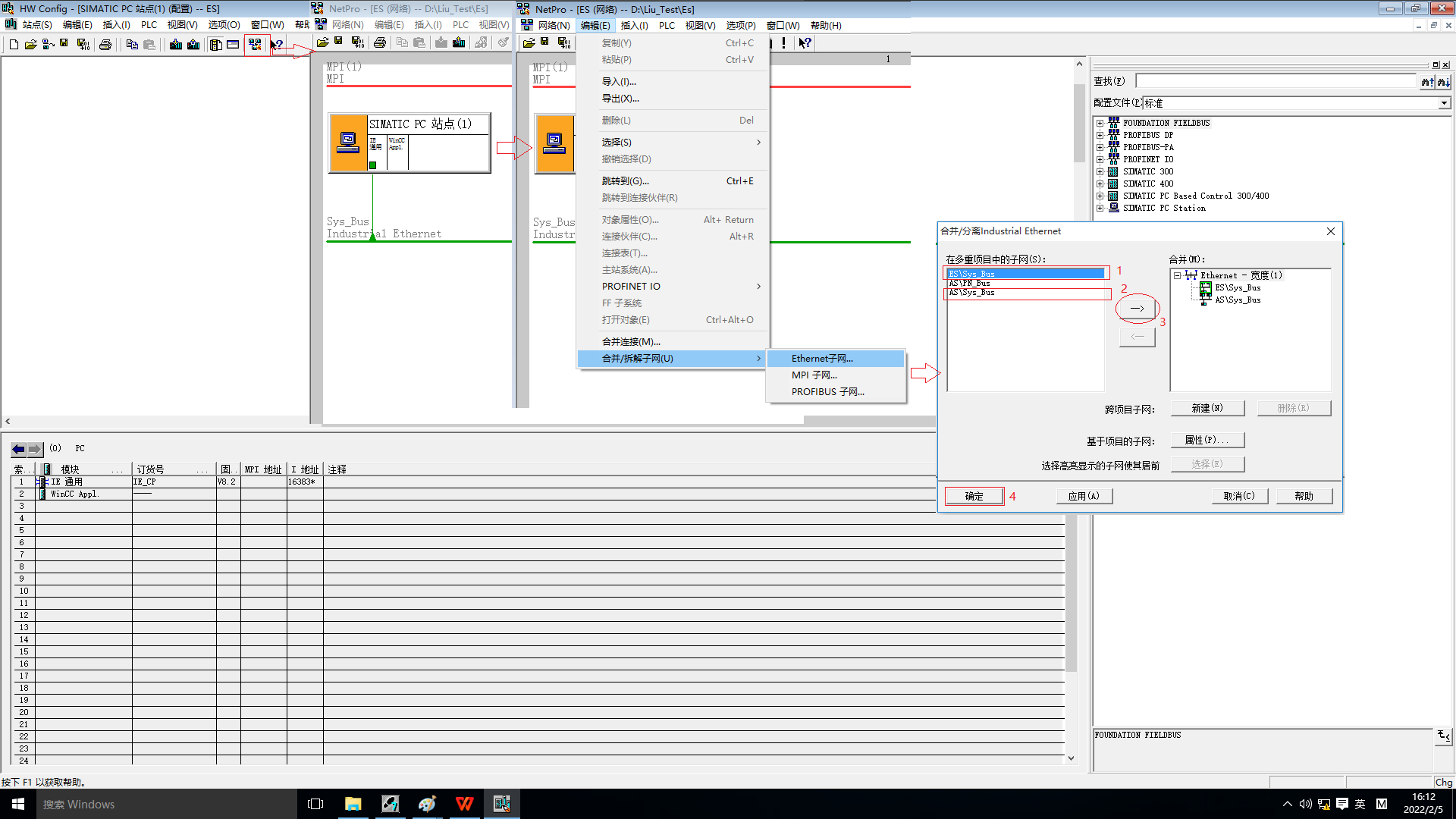

合并网络

合并网络后，编译并保存。

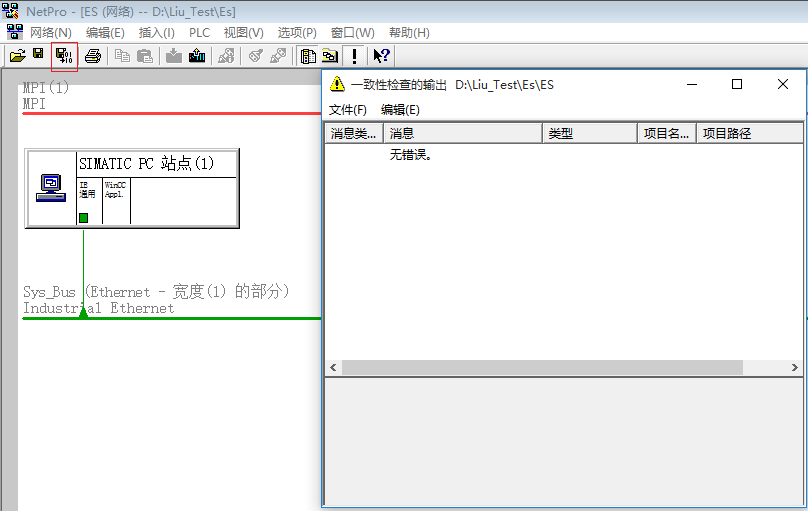

编译保存

硬件和网络组态完毕后，我还要将组态信息下载至PCStation。PCStation在作用在于，将虚拟的连接与物理连接联通。

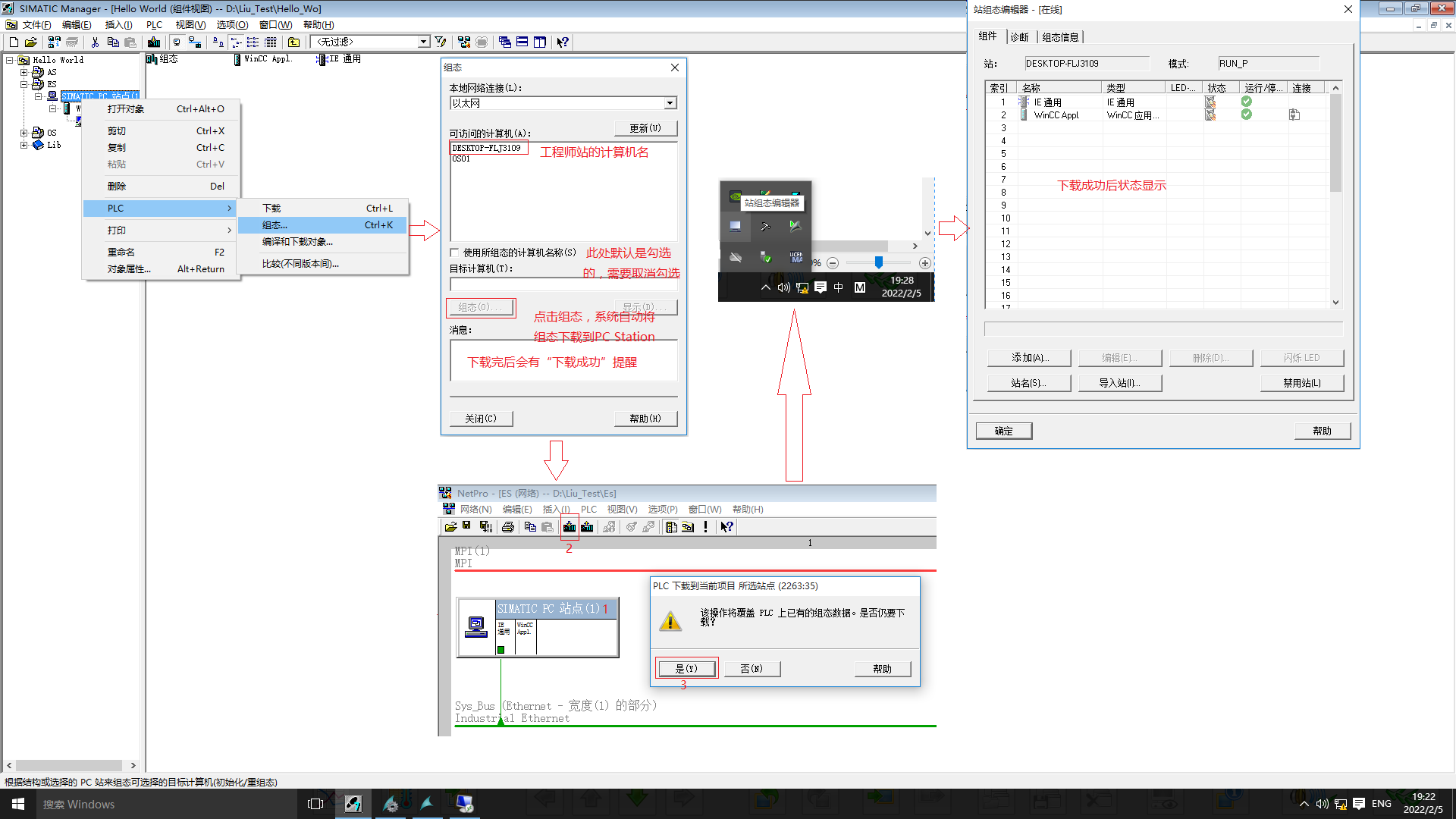

组态下载步骤

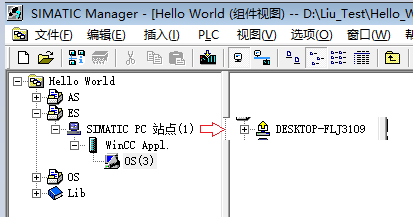

硬件下载成功的标志性图标见下图，原来的电脑图标会变成一个带有向上的黄色箭头。

硬件下载成功的标志
