AB罗克威尔PLC与部分品牌触摸屏通信小结

最近工作中使用AB—1769系列PLC较多，与各类触摸屏通信交互做个简单的总结，下列均为网线通信；

注：设定PLC与HMI地址方面内容省略，罗克韦尔PLC首次上电设定地址略微复杂，网上资料较多；

如有不当或可以改进请指正，谢谢

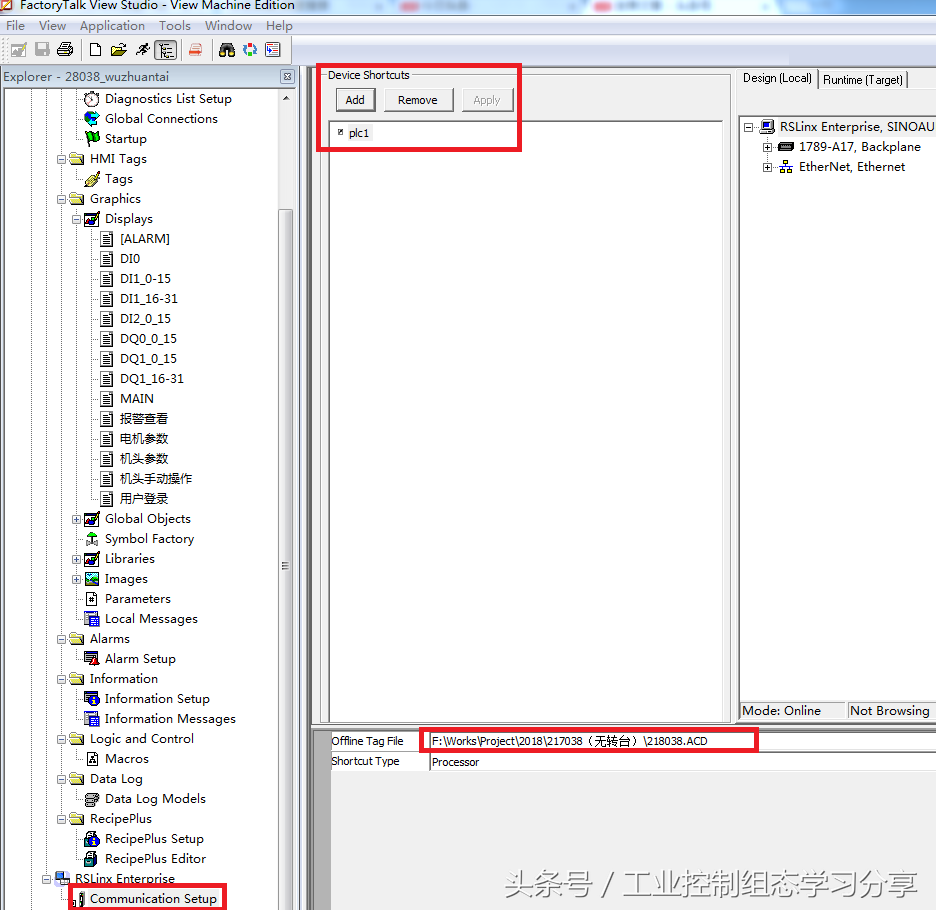

因为交互双方均为同品牌，所以较为方便,可以选择在线将AB_PLC内变量上传，或添加PLC程序地址索引后，在OFFline出可以看到PLC内变量，具体不详述。详见链接

简述：①Siemens_TIA_V14中映射AB_PLC地址格式：“程序标签Tag:变量名”，如下图

AB_PLC与Siemens_HMI地址映射说明

②Simens_TIA_V14设定1."通信驱动程序"：Allen-BradleyEtherNet/IP

2.“CPU类型”：按实际选择

3.“IP”:AB_PLC地址

4.“通信路径”：若无远程模块默认1、0

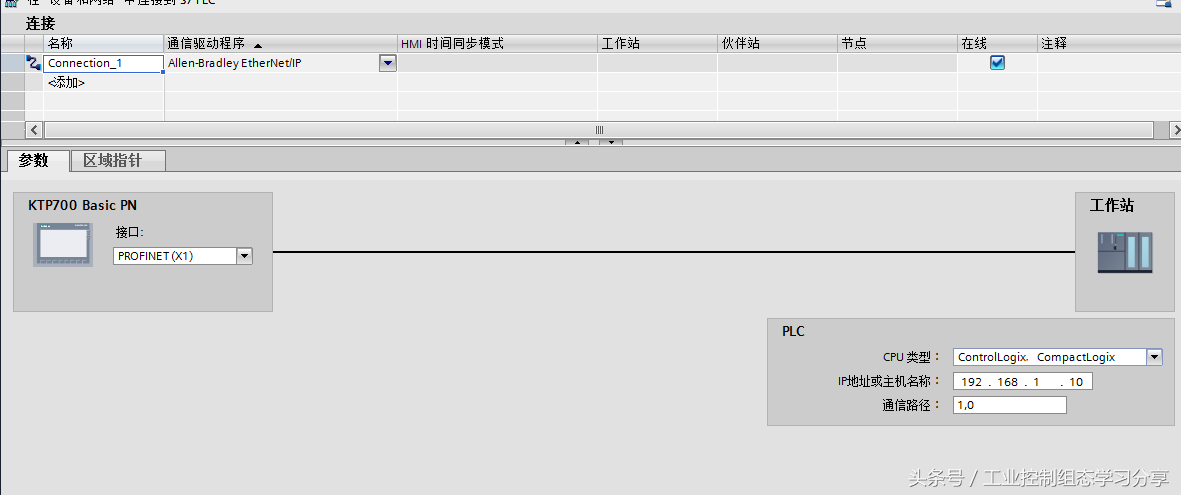

Siemens_HMI设定

③触摸屏变量表

Siemens_HMI_地址图例

④：注意：由于不同品牌PLC与HMI，Simens_HMI需要手动输入变量表

1.可以将AB_PLC中“程序标签Tag”导出，整理为Simens_HMI

需要的格式

2.将Simens_TIA_V14_HMI中变量表导出，将整理好的AB_PLC“程序标签”复制到

表中，再导入

因为映射地址无法映射“程序标签”，所以所以HMI使能的地址只能建立在“控制器标签”

映射地址只能在控制器标签

简述：①AB_PLC地址映射至文件名，文件名唯一，文件名即为地址例如：

文件名；1，则触摸屏对应地址为1*1000=1000.

AB_映射地址消息

文件名与名称确保唯一

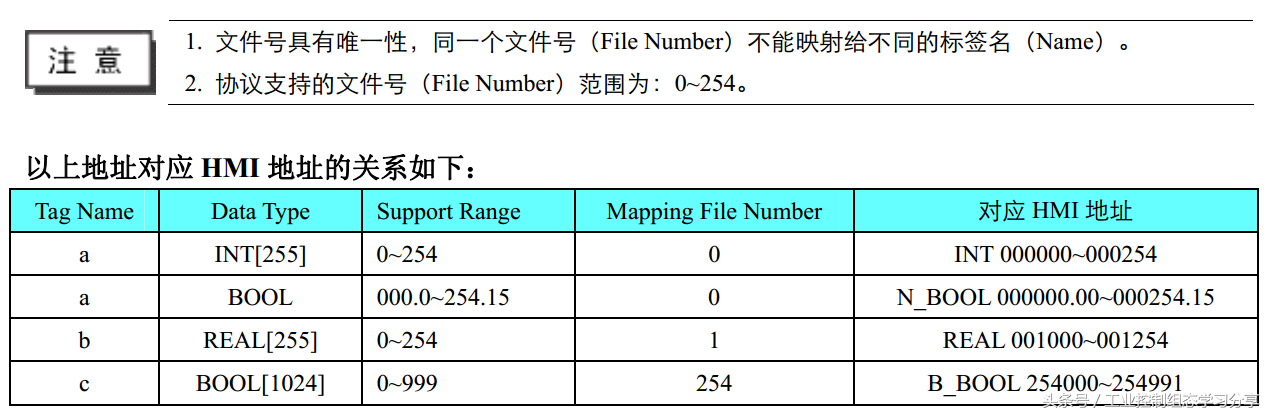

②步科地址对应表（BOOL最大999，超过不能访问）

③PLC及触摸屏其它设置均常规设定即可

务必注意:AB-PLC步科触摸屏通信咨询客服只能访问控制器标签
