AB罗克韦尔低端PLC500模拟量处理

1、软件版本

2、硬件组态如下图

3、介绍硬件0槽：型号：CPU1747-L551B

1槽：型号输入开关量1746-IB16

2槽：型号输入开关量1746-IB16

3槽：型号输入模拟量1746-NI16I，16个模拟量输入

4槽：型号输入模拟量1746-NI16I，16个模拟量输入

5槽：型号输出开关量1746-0B16

6槽：型号输出开关量1746-0B16

4、模拟量对应寄存器

输入模拟量在3槽1746-NI16I对应寄存器：I:3.0、I:3.1、I:3.2……I:3.15

输入模拟量在4槽1746-NI16I对应寄存器：I:4.0、I:4.1、I:4.2……I:4.15

5、模拟模块初始化

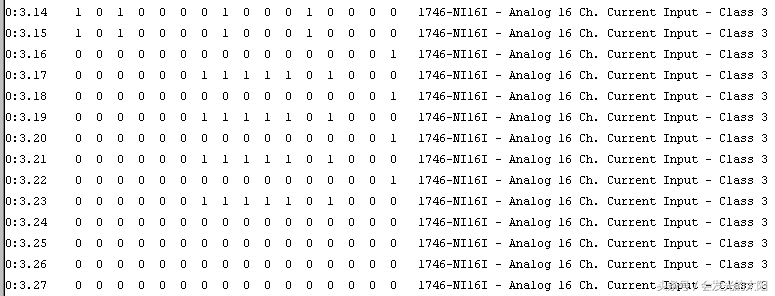

3槽1746-NI16I参数化：SLC500的I：3.0、I:3.1、I:3.2……I:3.15要通过对应寄存器O:3.0、O:3.1、O:3.2……O:3.15的配置来设定。如下图所示，

具体设置如下

6、模拟量的数据的范围
