四步教你利用小熊派获取MPU6050六轴原始数据

本文主要讲述使用小熊派开发板+MPU6050六轴传感器，获取加速度计以及陀螺仪信息。

1.实验环境

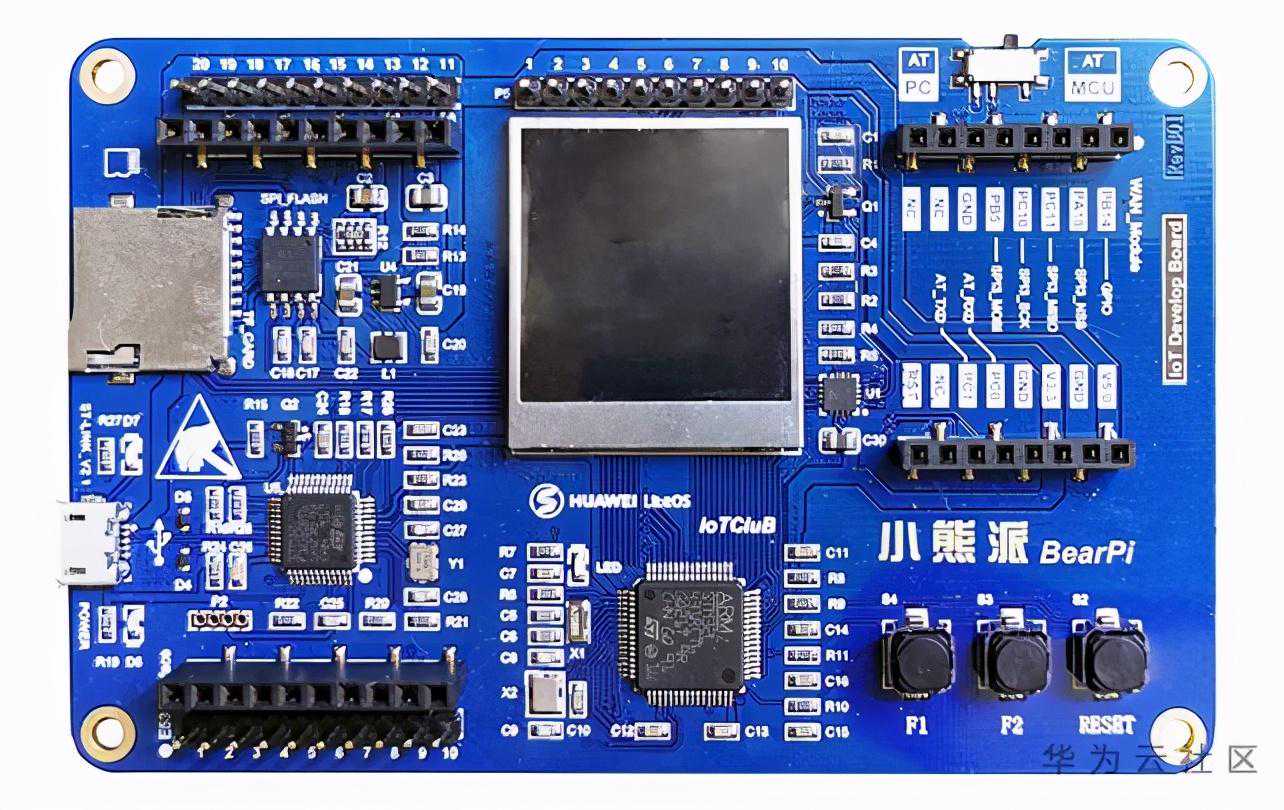

一块stm32开发板（推荐使用小熊派），以及数据线

已经安装STM32CubeMX

已经安装KeilMDK,并导入stm32开发板对应的芯片包（小熊派使用的是STM32L431RCT6）

一个MPU6050模块（IIC接口）以及杜邦线

2.目标效果

通过CubeMX创建工程并配置参数

IIC方式通信，配置MPU6050寄存器

小熊派通过IIC，获取陀螺仪、加速度计数据

串口1重定向输出编码器转动的角度、角速度

A.芯片选择

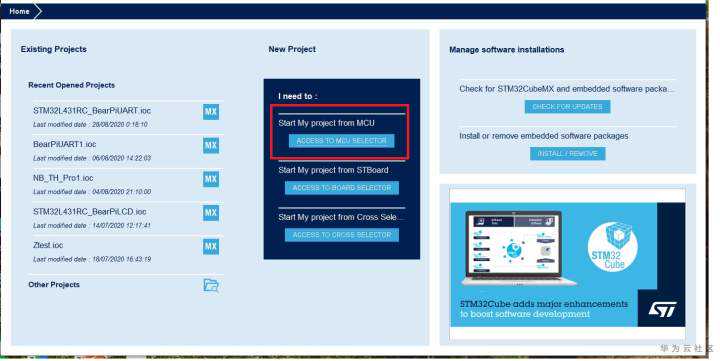

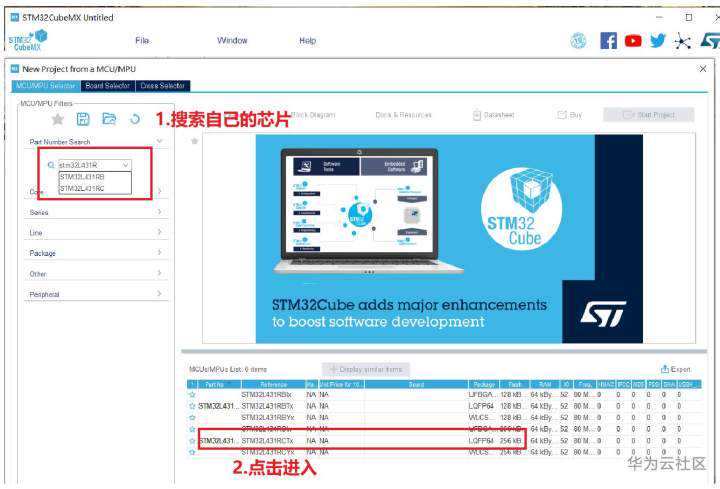

打开CubeMX,进入芯片选择：

选择自己的stm32芯片（即STM32L431RCT6）：

B.时钟源RCC设置

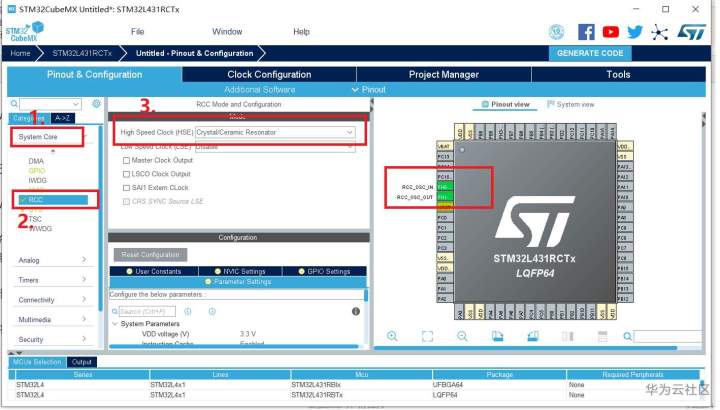

更改系统时钟源

系统时钟默认使用内部的高速时钟（HSI），选择使用HSE，时钟更精确

设置外部时钟对应的端口

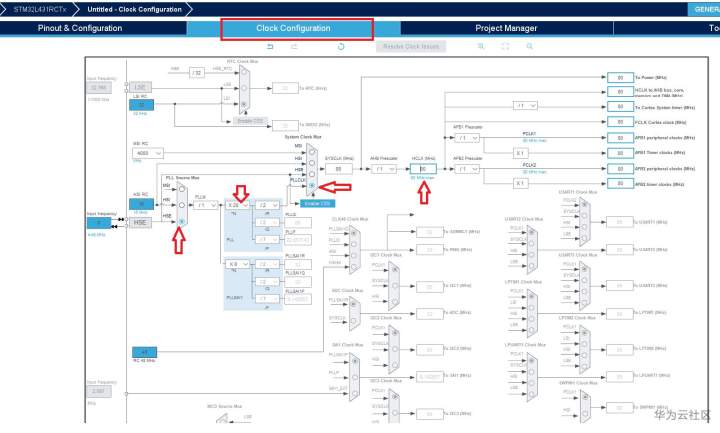

配置时钟树

STM32L431RCT6系统时钟最大可以为80MHz，我们配置到最大即可

C.参数配置（对应端口设置）

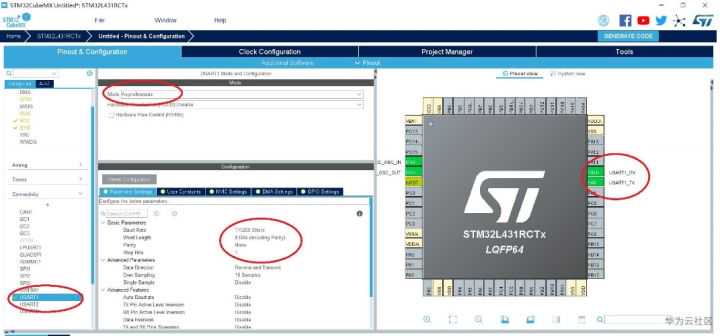

1）配置USART1

使用USART,模式为异步，波特率为115200，无硬件流控制

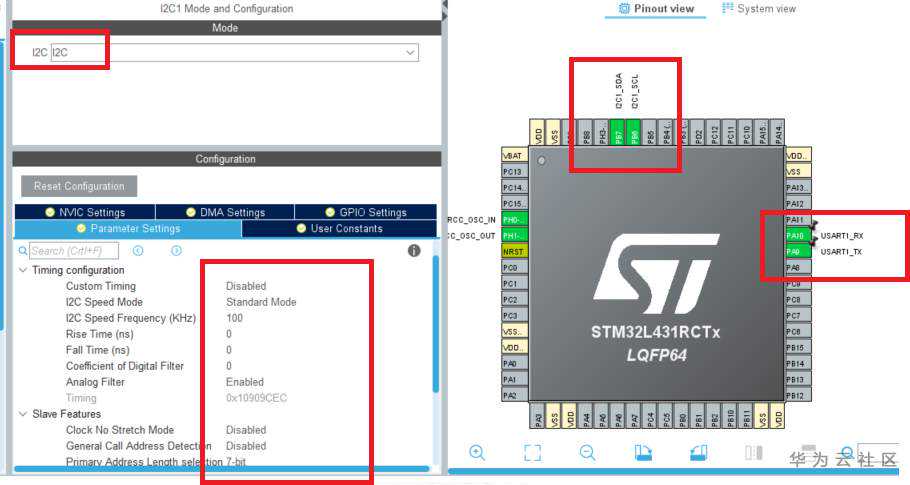

2）硬件IIC配置

IIC（Inter-IntegratedCircuit）其实是IICBus简称，所以中文应该叫集成电路总线，它是一种串行通信总线，使用多主从架构

我们使用小熊派的I2C1，小熊派引出的引脚为PB7-I2C1_SDA,PB6-I2C1_SCL

其他选项我们保持默认即可

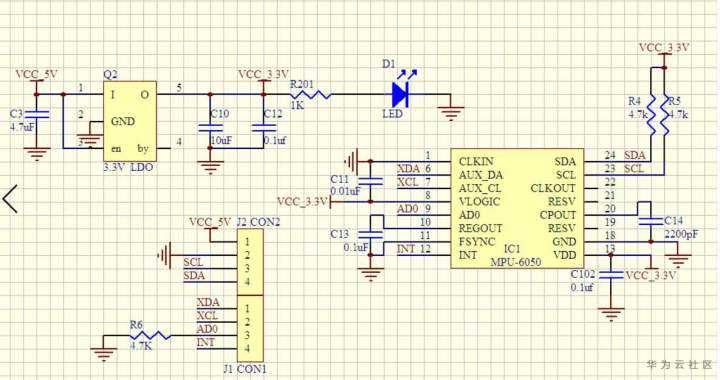

3）MPU6050模块

当然，我们还需要了解MPU6050模块的电路，更好的进行配置。当然我们也可以自主制作模块

如果AD0脚(9脚)接地,IIC地址为0X68(不包含最低位)；如果AD0脚接,则IIC地址为0X69(不包含最低位).

可以看到，AD0引脚已经被拉低，所有默认IIC地址为0x68.

最后，生成代码就OK了

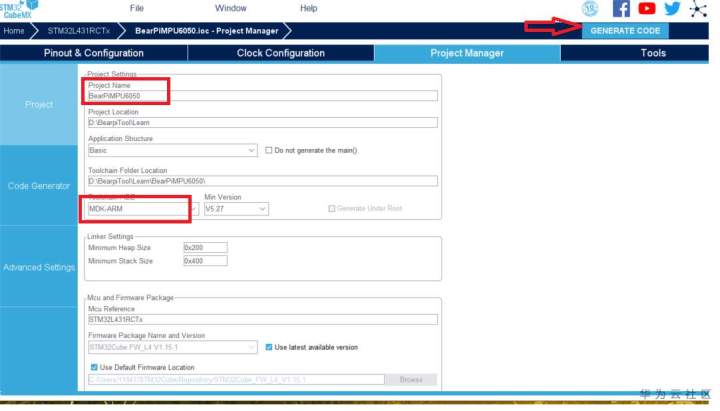

D.工程设置

一些基础的设置，包括工程名、存储位置、工程环境、工程中各个文件的组成

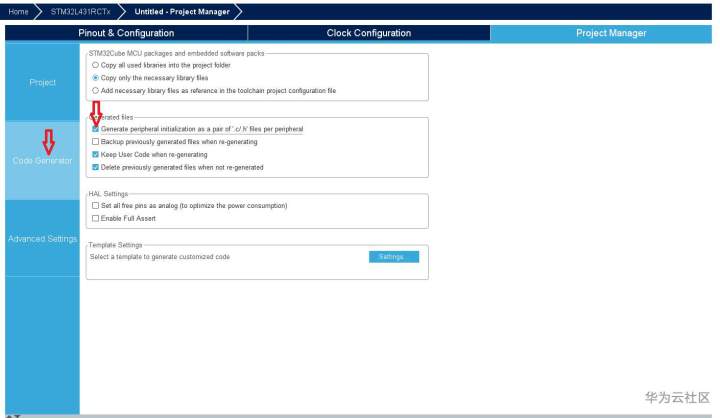

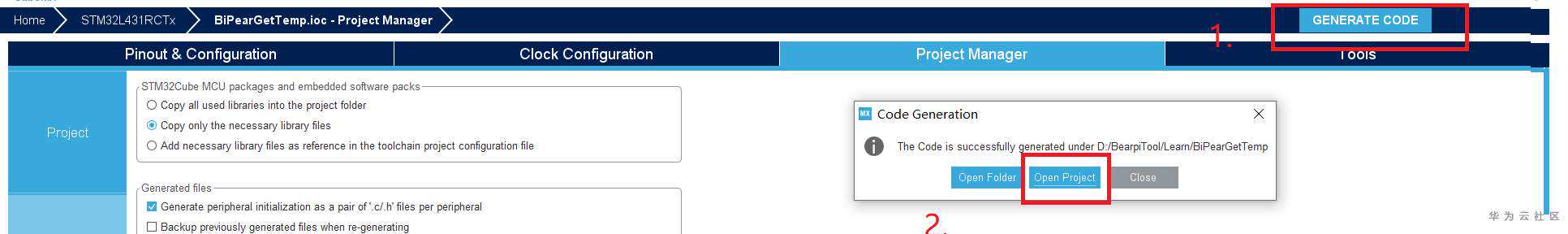

E.生成代码

1.串口1输出重定向

我们知道printf是打印函数，原理是根据传入的字符串参数格式化打印输出到stdout中。我们需要让printf打印到串口之中，只需要在文件中模仿printf写一个输出函数即可

在添加头文件

/*USERCODEBEGIN0*/#/*USERCODEEND0*/

写输出函数

/*USERCODEBEGIN1*/voidUsartPrintf(UART_HandleTypeDef*huart,char*fmt,){unsignedcharUsartPrintfBuf[296];va_listap;unsignedchar*pStr=UsartPrintfBuf;va_start(ap,fmt);vsprintf((char*)UsartPrintfBuf,fmt,ap);//格式化va_(ap);while(*pStr!=0){USART1-TDR=*pStr++;while((USART1-ISR0x40)==0);}}//注意：在中添加voidUsartPrintf(UART_HandleTypeDef*huart,char*fmt,)；//使用方法:UsartPrintf(huart1;,"helloworld\r\n");/*USERCODEEND1*/

注意：自己添加的代码，需要在begin和之间

2.写MPU6050驱动

我们创建两个文件，分别是和

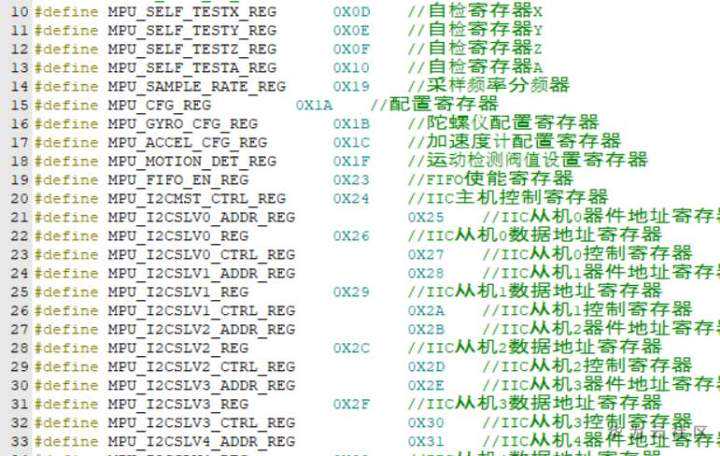

a).首先我们在中宏定义相应的寄存器，方便后续使用。

在main函数中，我们首先设置计数器初值为10000，然后打开编码器，每1S获取一次计数器的更新值，判断编码器信息
因为寄存器实在太多，就没有一一列出，可以在附件中查看哦~

b).配置各个寄存器

主要的函数为：IIC读写、初始化MPU6050、设置陀螺仪和加速度计满量程、设置采样率、读取数据

代码附件中有，不一一讲解。

初始化函数

uint8_tMPUInit(void){uint8_tres;externI2C_HandleTypeDefhi2c1;HAL_I2C_Init(hi2c1;);//初始化IIC/*上电后最好有一定延时，保证数据准确*/HAL_Delay(500);MPU_Write_Byte(MPU_PWR_MGMT1_REG,0x80);//复位MPU6050,写入10000000MPU_Write_Byte(MPU_PWR_MGMT1_REG,0x00);//sleep写入0，保持唤醒状态MPU_Set_Gyro_Fsr(3);//陀螺仪满量程±2000MPU_Set_Accel_Fsr(0);//加速度计满量程±2gMPU_Set_Rate(50);//设置采样率=50HzMPU_Write_Byte(MPU_INT_EN_REG,0x00);//关闭所有中断MPU_Write_Byte(MPU_USER_CTRL_REG,0x00);//关闭从iicMPU_Write_Byte(MPU_FIFO_EN_REG,0x00);//关闭FIFOMPU_Write_Byte(MPU_INTBP_CFG_REG,0x80);//INT引脚低电平有效res=MPU_Read_Byte(MPU_DEVICE_ID_REG);//读取地址UsartPrintf(huart1;,"\r\nMPU6050:0x%2x\r\n",res);UsartPrintf(huart1;,"\r\nMPU6050:0x%2x\r\n",MPU_ADDR);if(res==MPU_ADDR)//判断地址是否正确{MPU_Write_Byte(MPU_PWR_MGMT1_REG,0x01);//001,pll，x轴为参考系统时钟源MPU_Write_Byte(MPU_PWR_MGMT2_REG,0x00);//都不使用待机模式MPU_Set_Rate(50);}elsereturn1;return0;}

需要注意到，mpu6050上电后需要有一定延时，保证数据的稳定。重启mpu6050会有睡眠模式，写入关闭睡眠。最后检测并判断IIC地址是否正确

3.main函数

/*USERCODEBEGINPV*/shortx;shorty;shortz;/*USERCODEENDPV*/

/*USERCODEBEGIN2*/MPUInit();/*USERCODEEND2*//*Infiniteloop*//*USERCODEBEGINWHILE*/while(1){/*USERCODEENDWHILE*/while(MPU_Get_Gyroscope(x,y,z)!=0);HAL_Delay(1000);printf("\r\n陀螺仪:x=-,y=-,z=-\r\n",x,y,z);while(MPU_Get_Accelerometer(x,y,z)!=0);HAL_Delay(1000);printf("\r\n加速度计:x=-,y=-,z=-\r\n",x,y,z);/*USERCODEBEGIN3*/}

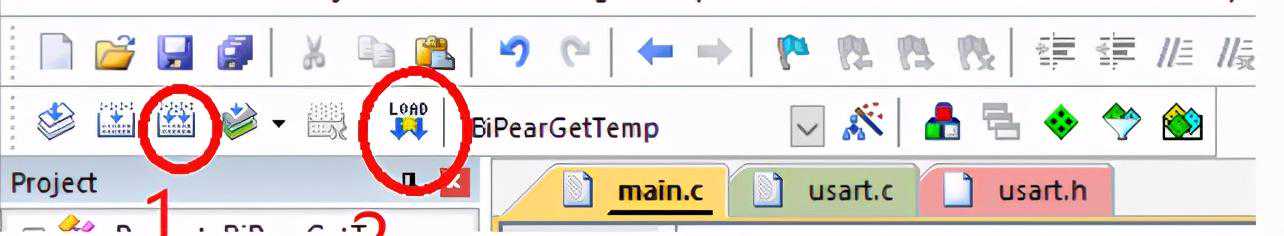

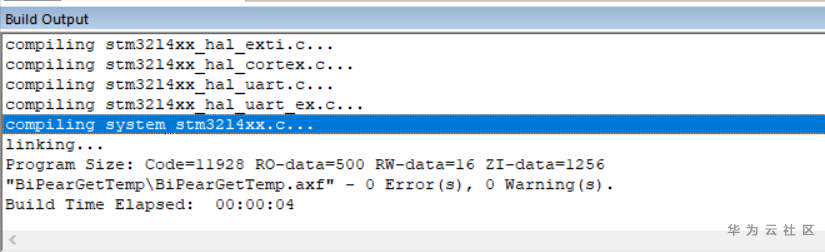

小熊派连接在电脑上，代码下载到开发板

1.将小熊派串口1和电脑相连，即拨到AT-MUC,按下复位键

2.连接MPU6050

我们只需要使用mpu6050的SDA\SCL\GND\VCC。
即：

SDA--PB7

SCL--PB6

GND--GND

VCC--5V

3.效果

打开串口调试助手，我们手动转动开发板（包括模块），看见陀螺仪和加速度数据不断变化，当静止时数据保持稳定。

至此，我们已经可以通过小熊派以IIC获取六轴传感器原始数据信息
