过程控制系统PCS 7 简要概述和视图

PCS7简要概述

PCS7是一个过程控制系统，带有许多自动功能，可协助进行组态。可以快捷方便地创建项目。同时，PCS7还为高级用户提供了许多选项，用于创建单个针对特定项目的解决方案以满足每个用户的需求。

PCS7项目包括以下对象：

●硬件配置

●块

●CFC图表和SFC图表

将始终包括这些对象，不管有多少个操作员站、模块和网络。

PCS7中包括什么？

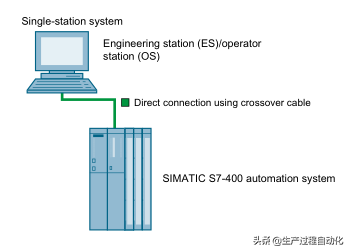

PCS7应用程序：工程师站(ES)上创建项目。ES中有各种应用程序。所有应用程序都提供了图形用户界面，从而可以方便地操作并且清楚地显示组态数据。在根据本文档进行操作的程中，您将了解以下应用程序：

●SIMATICManager-中心应用程序，也是用于创建PCS7项目的其它所有应用程序的门户。SIMATICManager是创建整个项目的起始点。

●HWConfig-整个硬件系统的组态，例如CPU、电源和通信处理器。

●CFC编辑器和SFC编辑器-用于创建CFC和顺序控制系统。

●带有各种编辑器的PCS7OS是用于组态OS的工具。

SIMATICManager简介

SIMATICManager是PCS7系统内的中心应用程序，也是组态PCS7项目所需的所有其它应用程序的接口。

SIMATICManager和所有其它应用程序“链接”在一起。例如，这就是为何在SIMATICManager中，可以看到使用CFC编辑器插入到CFC图表中的块。

在组态操作员站时，此链接的另一个主要优点就会明显表现出来。您可方便地访问在SIMATICManager中已创建的所有数据及应用程序。例如，在组态OS时，可通过CFC图表快速而轻松地显示过程标签。由于SIMATICManager是PCS7中的主要核心组件，因此有必要花时间熟悉其结构和功能。

SIMATICManager具有与Windows资源管理器类似的拆分窗口：

●在左侧面板中您将看到一个树形视图，它会根据所选视图(页18)而显示不同的内容。

●右侧窗格中为详细信息窗口，可查看在树形视图中所选对象的详细信息。

SIMATICManager中视图的含义？

SIMATICManager提供三种不同的视图。这些视图的一个重要特性就是，它们所包含的各个对象实际上只有一个，但却可以在多个视图中显示和编辑。这些视图的结构原理是相同的：左窗格显示树形视图，右窗格显示详细信息视图。每一视图都具有执行特定任务的优点：

●组件视图—此视图表示各个对象（如图表和块）的实际存储位置。在组件视图中，可直接看到块和图表与AS的所属关系。

●工厂视图—此视图显示工厂的确切层级结构。可将工厂分为若干单元，并可查看各图表和过程画面与各单元之间的所属关系。

●过程对象视图—此视图显示工厂视图中各个对象的详细信息。当为大量对象分配相同的参数值，或者要为这些对象添加相同注释或进行相同互连时，此视图尤为适用。

执行任务的要求部分下的任何任务之前，将始终提示您应在哪一视图中工作。在SIMATICManager中完成的所有工作将由PCS7自动保存。

在PCS7软件中，通过SIMATICManager中的菜单命令“帮助主题(HelpTopics)”访问在线帮助，了解更多应用和功能。
