PLC的透明传输功能

什么是FA透明传送功能

FA透明传送功能是指在GOT与三菱电机可编程控制器连接的状态下，在GOT上连接计算机，通过GOT进行三菱电机可编程控制器顺控程序的读取、写入、监视等的功能。

使用的软件

FA透明传送功能可使用的软件如下所示。

(1)使用FA透明传送功能时各软件的访问范围

使用FA透明传送功能时各软件的访问范围和不使用FA透明传送功能时一样。关于访问范围，请参照各软件的使用说明书。

(2)使用FA透明传送功能时各软件的设置

关于使用FA透明传送功能时各软件的设置方法，请参照以下内容。

通过GXWorks3进行访问

通过CWConfigurator进行访问

通过PXDeveloper、GXConfigurator进行访问

通过GXWorks2进行访问

通过GXLogViewer进行访问

通过GXConfigurator-QP进行访问

通过MTDeveloper进行访问

通过MTWorks2进行访问

通过MRConfigurator进行访问

通过MRConfigurator2进行访问

通过FRConfigurator进行访问

通过FXConfigurator-FP进行访问

通过FX3U-ENET-L设置工具进行访问

连接方法

1.GOT与计算机间通过USB连接时的方法

(1)GOT与可编程控制器间以总线连接

(2)GOT与可编程控制器间以CPU直接连接

(3)GOT与可编程控制器间以串行通讯连接

(4)GOT与可编程控制器间以以太网连接

(5)GOT与可编程控制器间以CC-LinkIE控制器网络连接

(6)GOT与可编程控制器间以CC-LinkIE现场网络连接

2.使用RS-232连接GOT和计算机时

(1)GOT和可编程控制器之间直接连接CPU

(2)GOT与可编程控制器间以串行通讯连接

(3)GOT与可编程控制器间以以太网连接连接

3.GOT与计算机间通过以太网连接时

(1)GOT与可编程控制器间以总线连接

(2)GOT与可编程控制器间以CPU直接连接

(3)GOT与可编程控制器间以串行通讯连接

(4)GOT与可编程控制器间以CC-LinkIE控制器网络连接

(5)GOT与可编程控制器间以CC-LinkIE现场网络连接

(6)GOT与可编程控制器间以以太网连接

设置通讯接口

1.连接机器的设置

设置连接机器的通道。

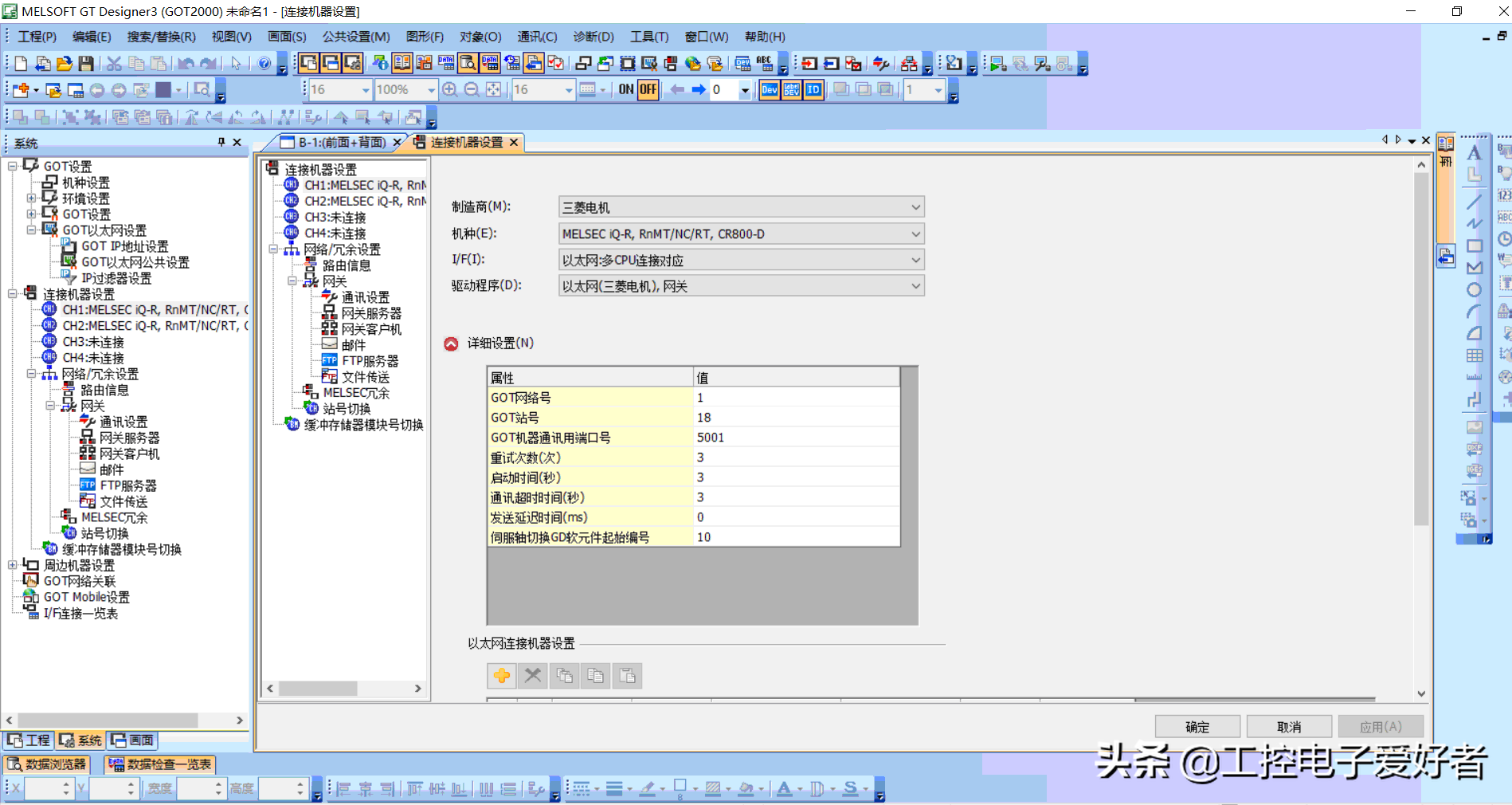

选择[公共设置]→[连接机器的设置]菜单。

弹出连接机器的设置窗口，从列表菜单中选择要使用的通道。

请根据制造商、机种、I/F、使用驱动程序的连接机器进行设置。

制造商、机种、I/F、驱动程序的设置完成后会显示详细设置。

2.GOT与计算机间的通讯设置

进行GOT与计算机间的通讯设置。

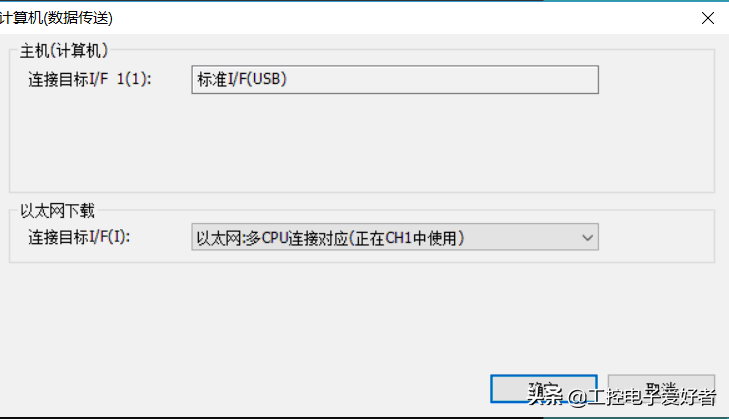

选择[公共设置]→[周边机器的设置]→[计算机(数据传送)]菜单。

弹出设置对话框。请对用于与计算机进行通讯的GOT的接口进行设置。

(1)主机(计算机)的设置

直接连接GOT和计算机以进行通讯时，对用于与计算机进行通讯的GOT的接口进行设置。

(2)以太网下载的设置

通过以太网与GOT进行通讯时，对用于与计算机进行通讯的GOT的接口进行设置。

注意事项

GOT与计算机间通过以太网或无线局域网连接时，GOTIP地址、透明传送用端口号应与可编程控制器侧I/FGOT的详细设置内容一致。

(1)通过实用菜单进行的通讯接口的设置

通讯接口的设置也可以在下载工程数据的[连接机器设置]后，通过实用菜单的[连接机器设置]进行更改。

(2)连接机器设置的设置内容的优先顺序

通过GTDesigner3或者实用菜单进行设置时，会根据最后设置的内容进行动作。

3.GOT设置

使用一对多连接功能时，应指定对哪个通道号的连接机器应用FA透明传送功能。（GT27，GT25）

选择[公共设置]→[GOT环境设置]→[GOT设置]菜单。

勾选[GOT设置有效]。

根据需要勾选[CH1]～[CH4]中的任意一个。(默认：CH1)

计算机的设置

通过GXWorks2进行访问

以下，将对GXWorks2的FA透明传送功能设置方法进行说明。

1.GOT与计算机间通过USB连接时

(1)GOT与可编程控制器以总线连接、CPU直接连接时(与QCPU(Q模式)连接)

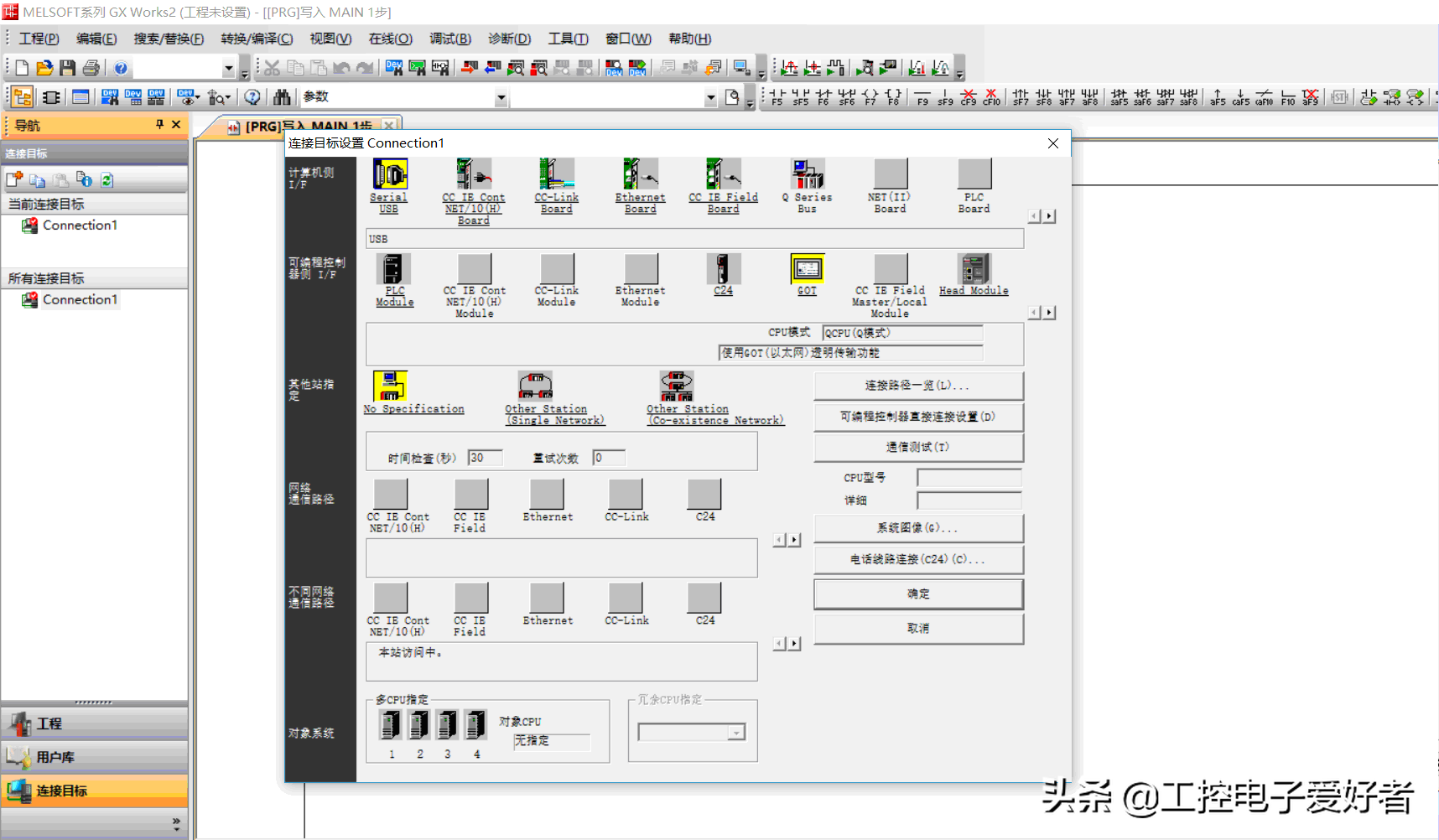

弹出[连接目标设置]画面。

进行[连接目标设置]的设置。

计算机侧I/F：SerialUSB

可编程控制器侧I/F：GOT

其他站指定：NoSpecification

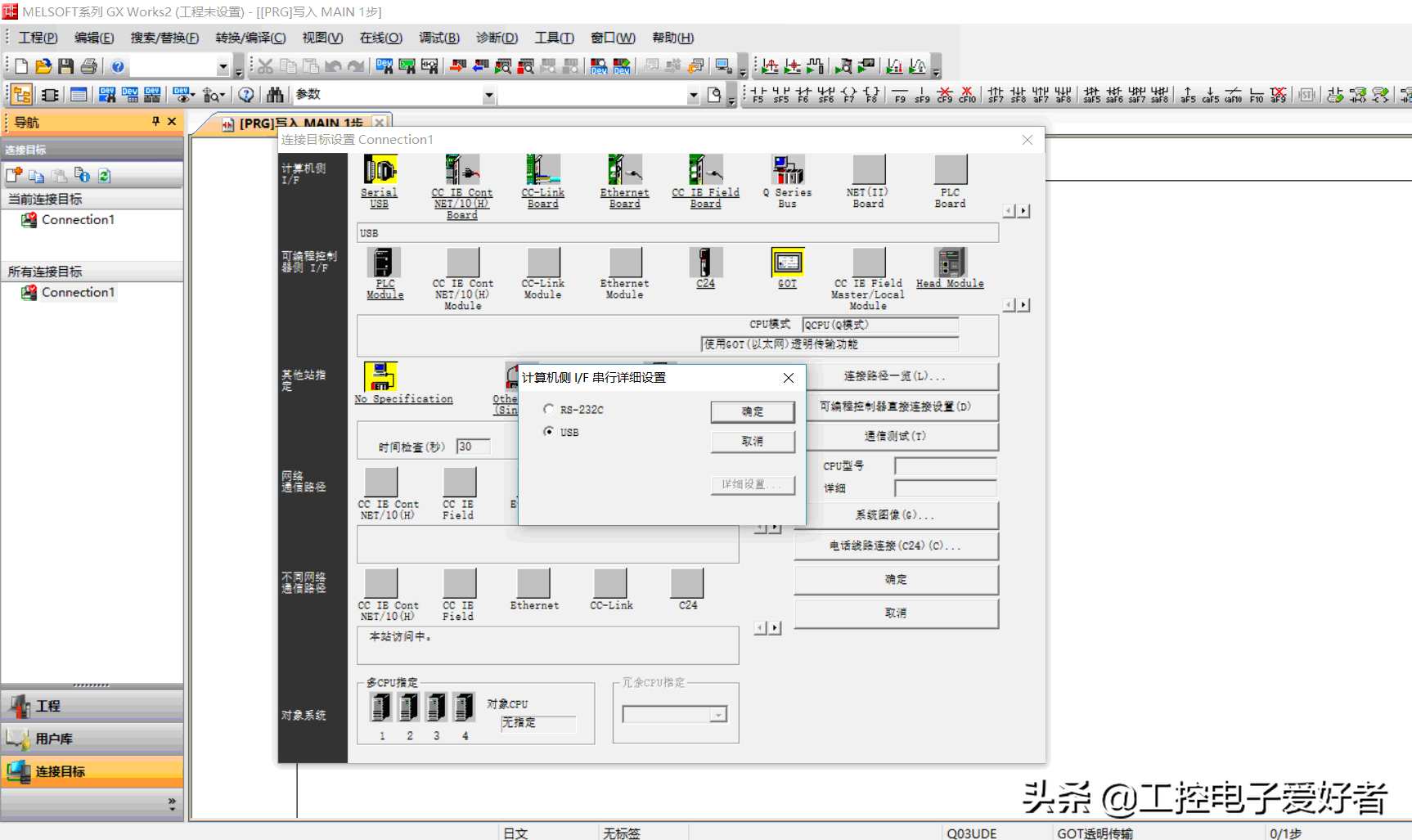

双击计算机侧I/F的[SerialUSB]，弹出[计算机侧I/F串行详细设置]画面。

在[计算机侧I/F串行详细设置]中勾选[USB]。(总线连接时)

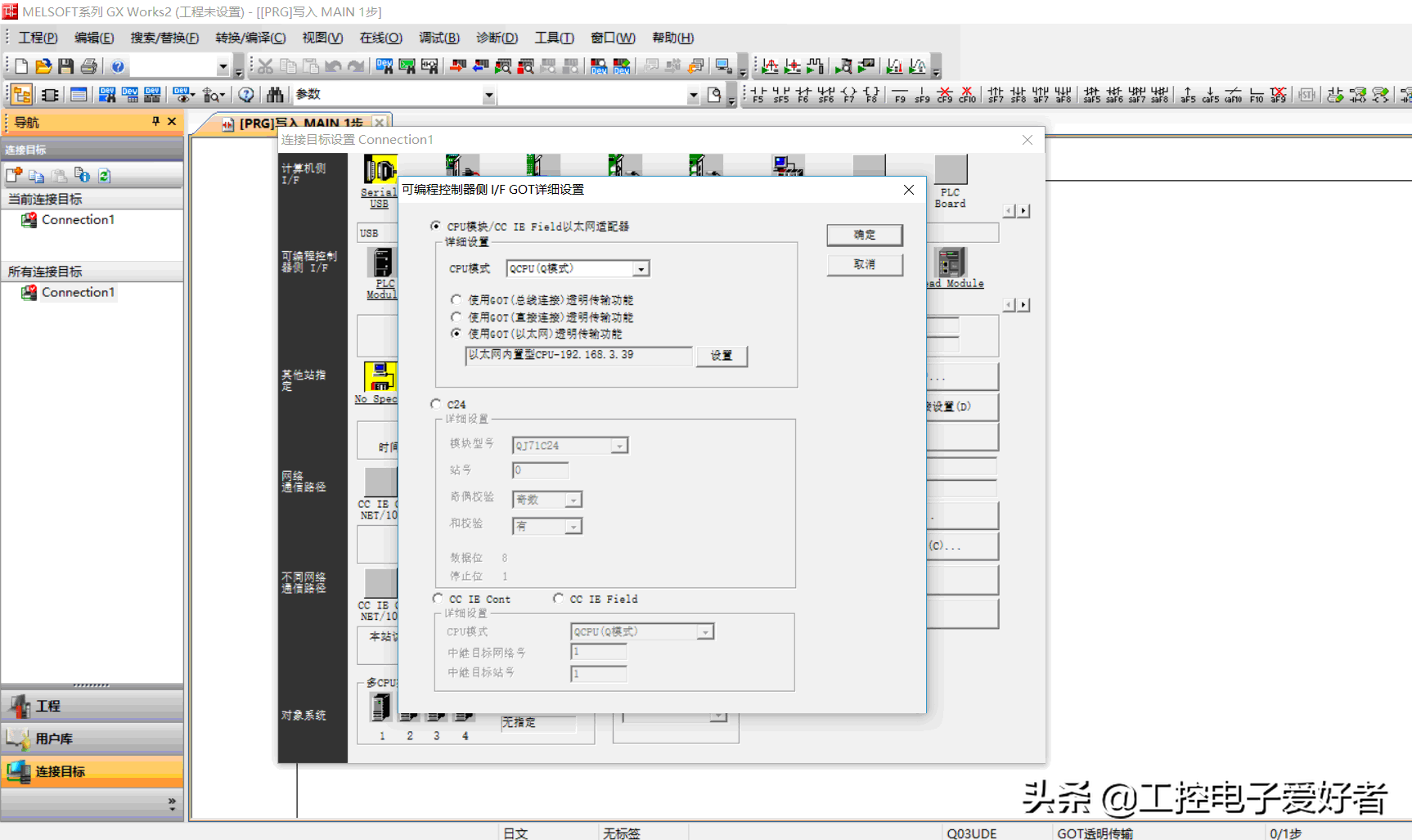

双击可编程控制器侧I/F的[GOT]，弹出[可编程控制器侧I/FGOT详细设置]画面。

在[可编程控制器侧I/FGOT详细设置]中按以下内容进行勾选。[使用GOT(总线连接)透明传输功能]

勾选[使用GOT(直接连接)透明传输功能]。

各软件通用的注意事项

1.FA透明传送功能使用的GOT接口

将安装有PXDeveloper等软件的计算机连接到GOT的USB接口上。FA透明传送功能请使用GOT的USB接口中的任意一个接口。两个接口不可同时使用FA透明传送功能。

2.FA透明传送功能的停止条件

执行了下列GOT监视停止操作时，FA透明传送功能也会停止。无法通过实用菜单的显示及梯形图监视功能等扩展功能停止FA透明传送功能。

•在GTDesigner3中进行了工程数据写入/读取、或OS的写入后

•在GOT本体上进行了设置后

•在45秒内没有来自PXDeveloper等的通讯请求(在线监视等)时

3.GOT无法正常监视时

由于可编程控制器CPU异常或可编程控制器CPU与GOT间通信异常而导致GOT无法正常监视时，无法使用FA透明传送功能。

GOT无法正常监视时，请确认以下内容。

(1)可编程控制器CPU是否正常动作

(2)可编程控制器CPU与GOT是否正常连接

4.通过计算机监视可编程控制器CPU时

通过计算机监视可编程控制器CPU时，GOT和计算机的显示速度会变慢。

5.1台计算机中可使用的软件

在1台计算机中启动多个软件使用时，可使用FA透明传送功能进行通讯的软件只有1个。请勿同时进行使用FA透明传送功能的通讯。(各软件可以进行离线操作。)在执行使用FA透明传送功能的通讯时，请勿通过GTDesigner3与GOT进行通讯(下载工程数据等)。
