全网首发 iPhone 8完全拆解报告

iPhone8和iPhone8Plus今天已正式上市，早前已经预定的用户也都陆续到手，不少锋友在威锋论坛iPhone8板块开箱晒贴。知名拆解团队iFixit为了给大家带来第一手拆解报告，特意跨越几个时区，来到澳大利亚悉尼展开iPhone8的拆解工作，虽然iFixit在拆解过程中一直调侃一切都很熟悉，但还是有一些不同之处，快来看看吧！本文所有图片及内容威锋网均获得iFixit授权。

按照惯例，先来回顾一下iPhone8的主要配置参数：

A11+M11运动协处理器的苹果新一代仿生芯片

64GB或256GB板载存储

4.7英寸IPS多点触控RetinaHD显示屏，1334×750像素（326ppi）

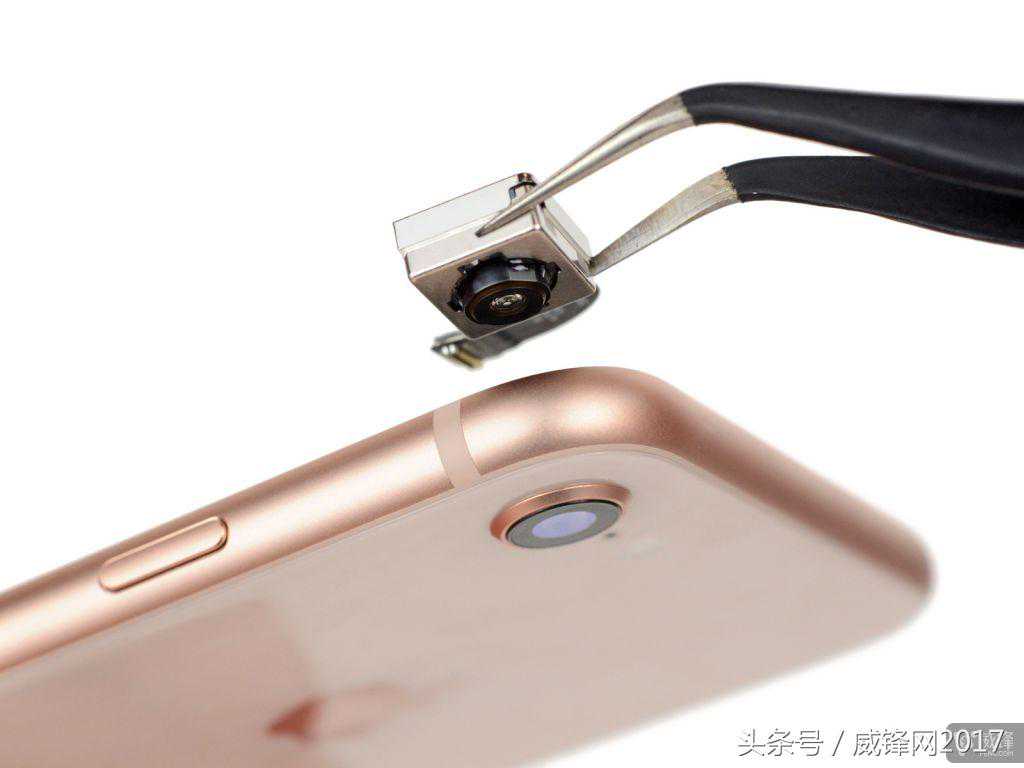

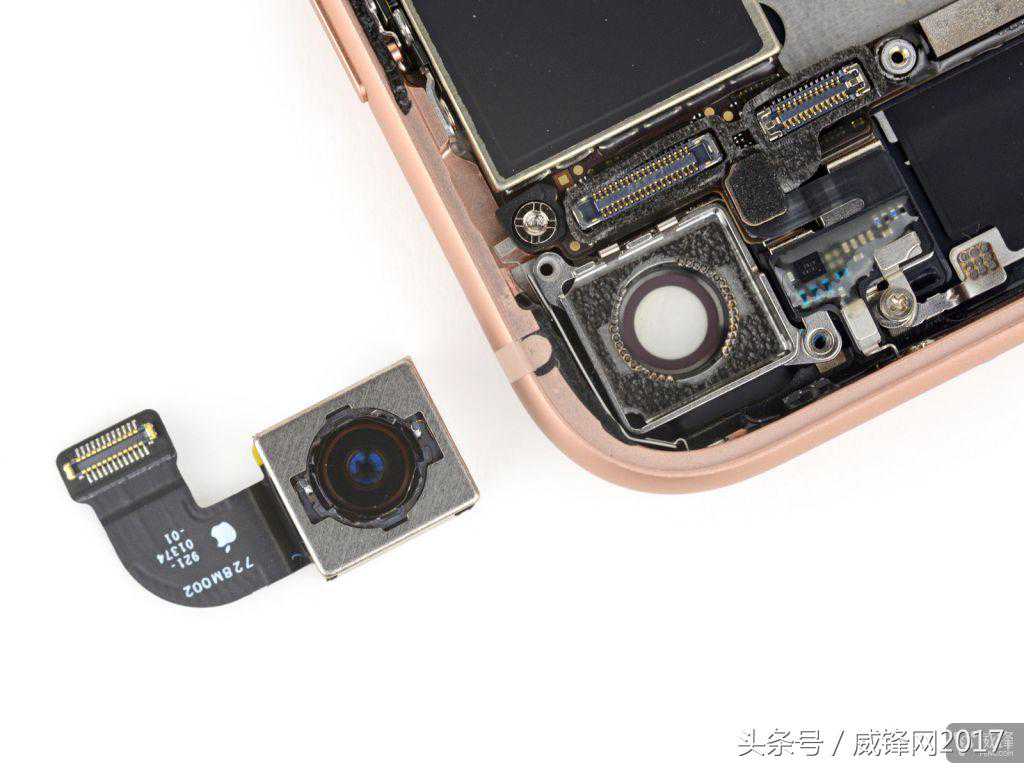

1200万像素前置摄像头，f/1.8光圈，光学防抖，5倍数码变焦

700万像素FaceTime高清摄像头，f/2.2光圈，1080p高清录制功能

支持快速充电和Qi无线充电

双频WIFI，/b/g/n/ac；NFC；蓝牙5.0；MIMO

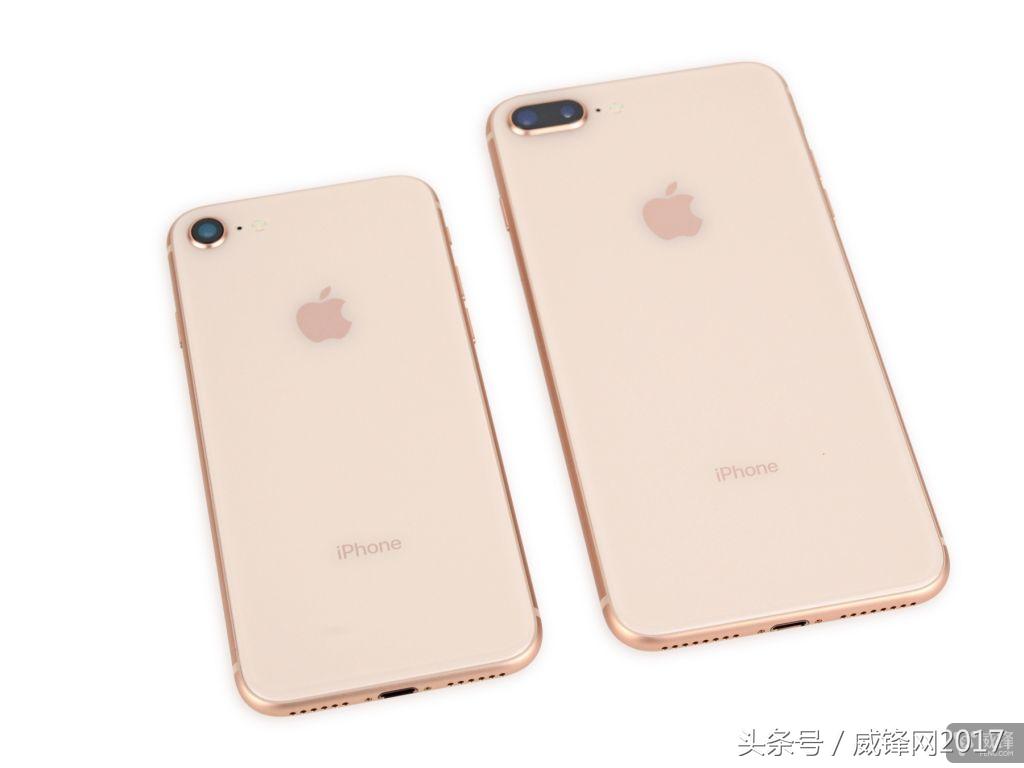

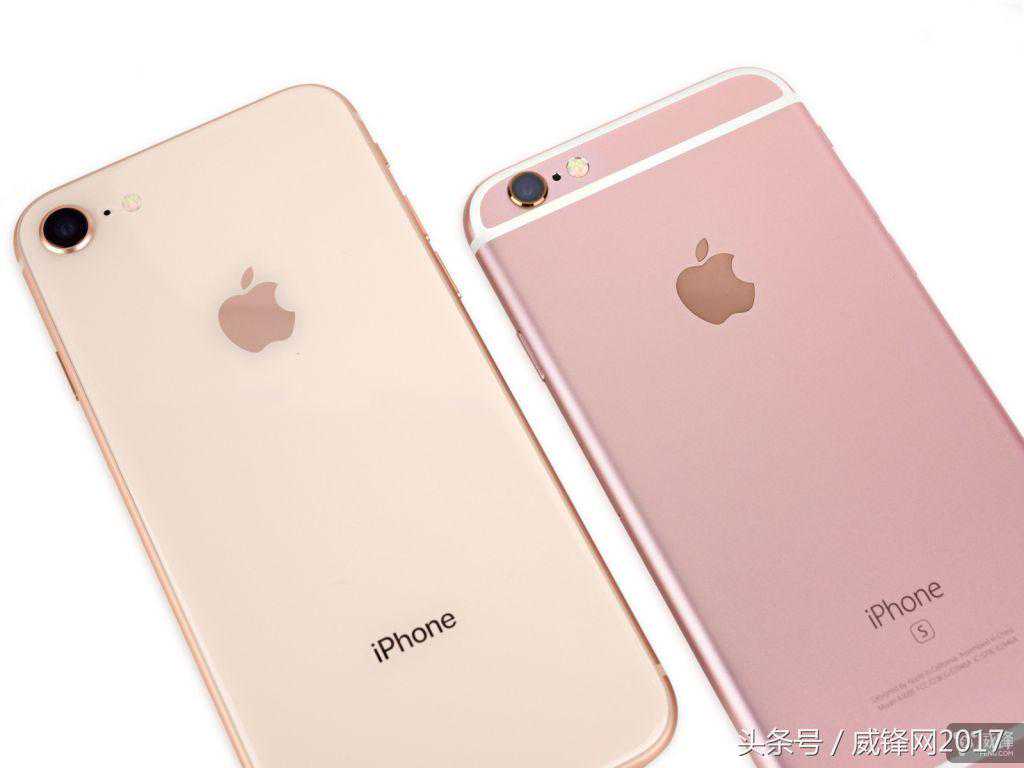

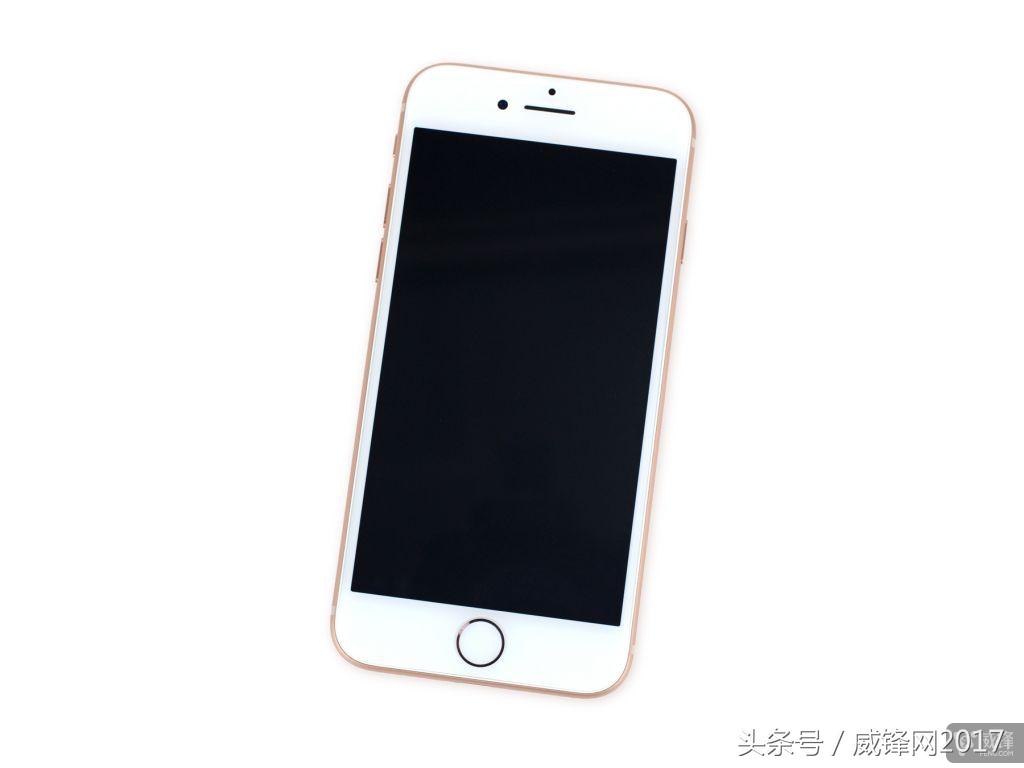

iFixit拿到手的是一款金色iPhone8，iFixit表示外观依然那么熟悉，和iPhone6s对比起来区别也不是很大。与前几代iPhone的主要区别就是为了支持无线充电采用了玻璃后盖。

X光看看内部结构

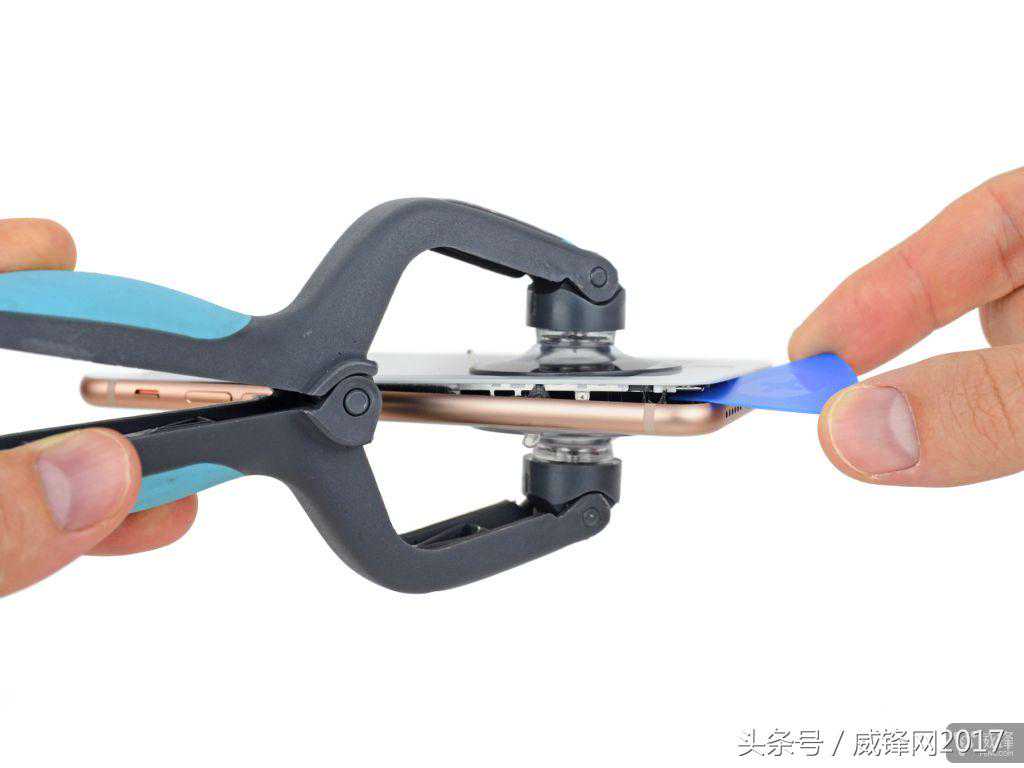

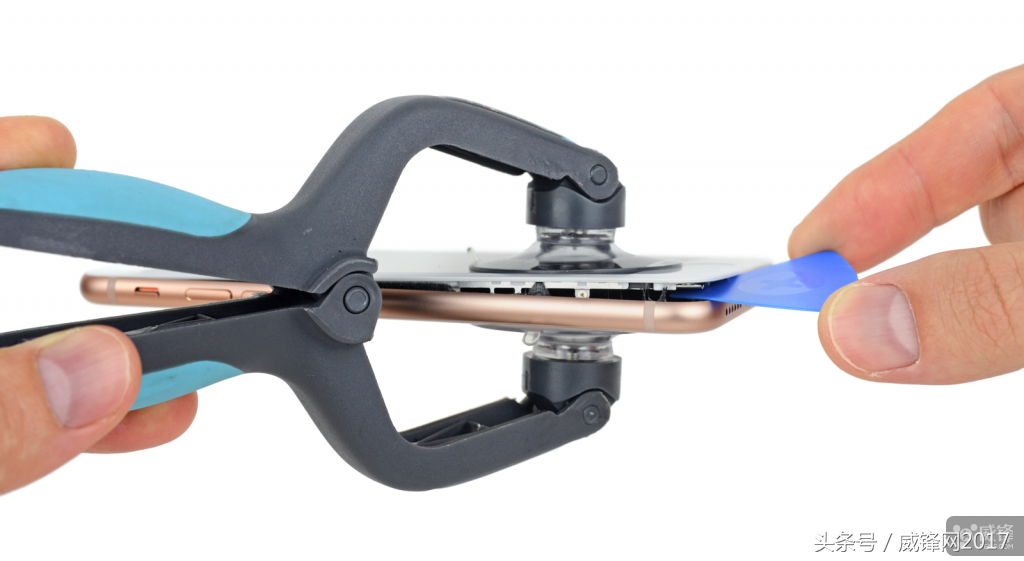

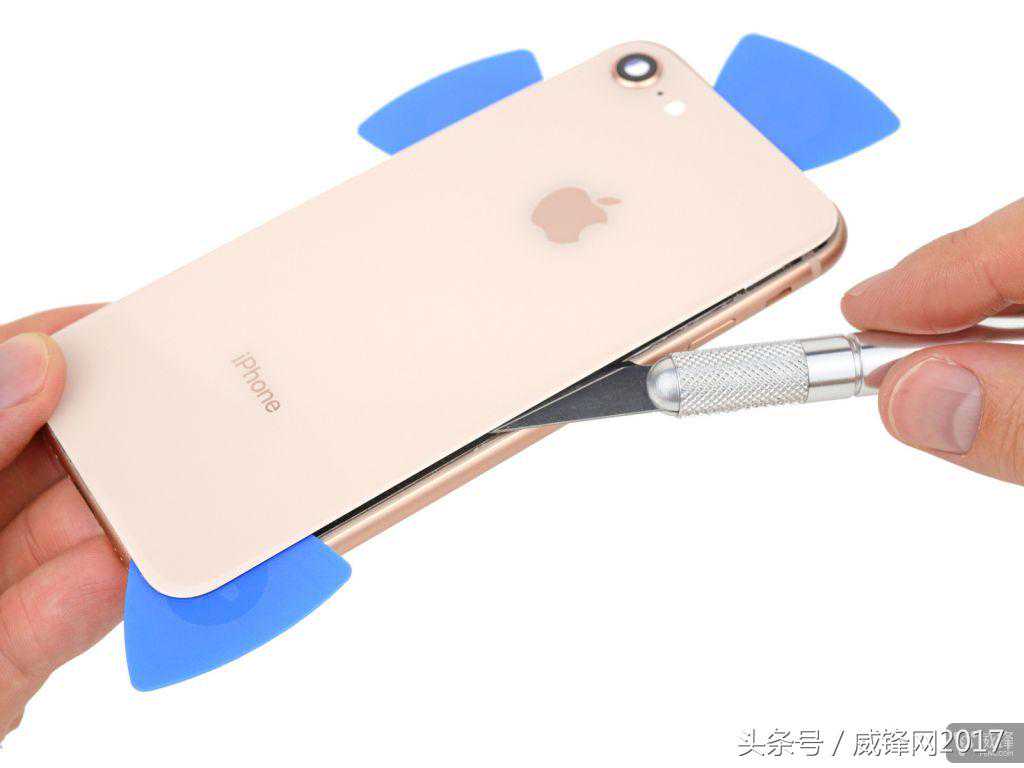

iFixit秀了一把新拆解工具，轻松卸下屏幕面板

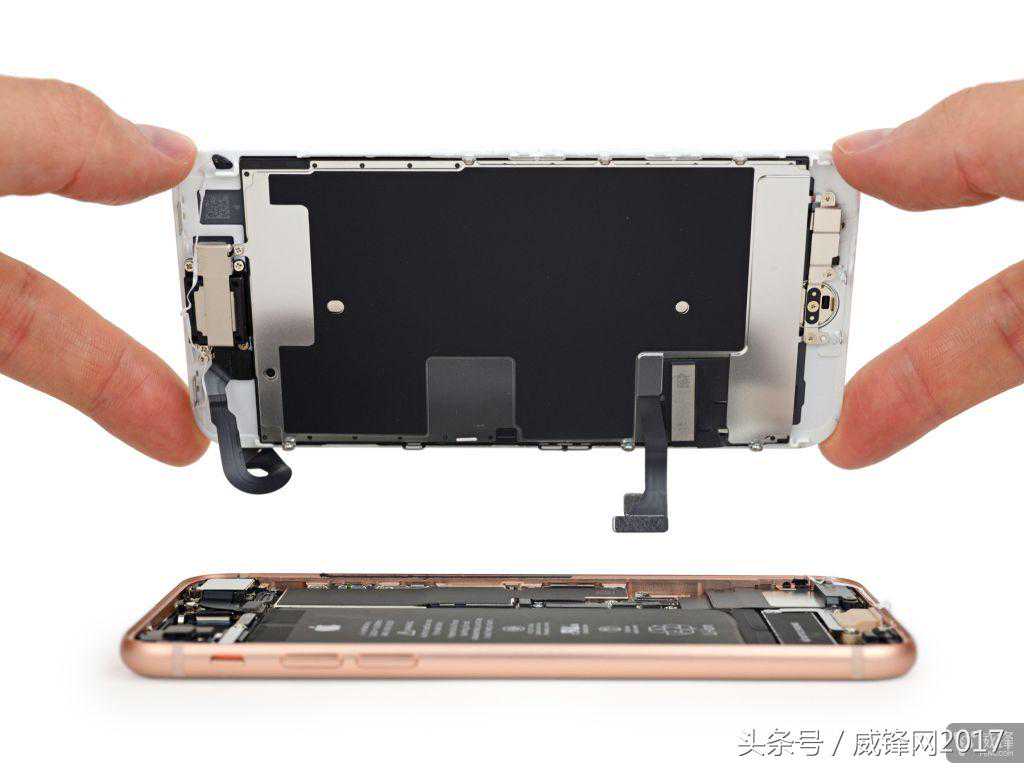

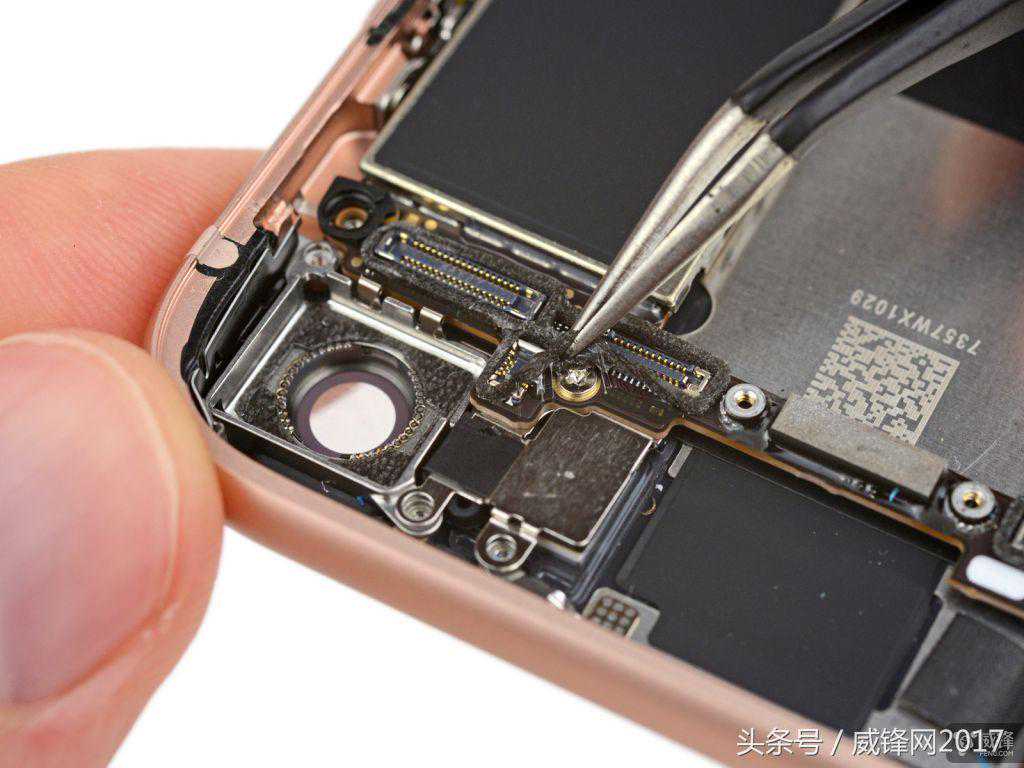

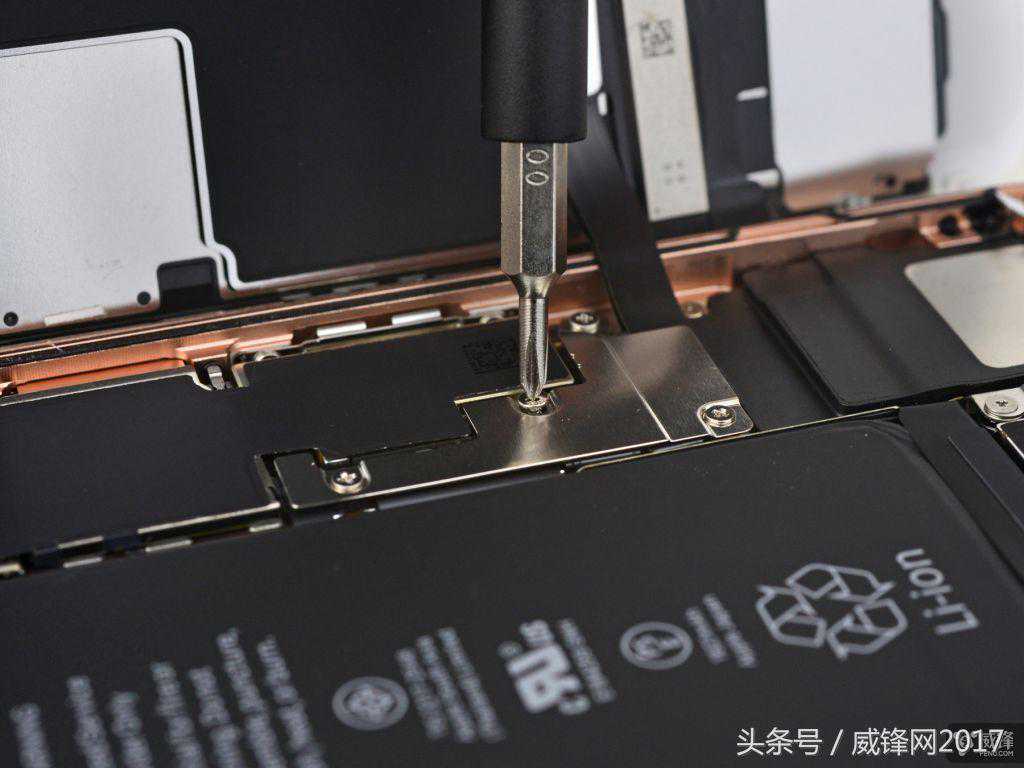

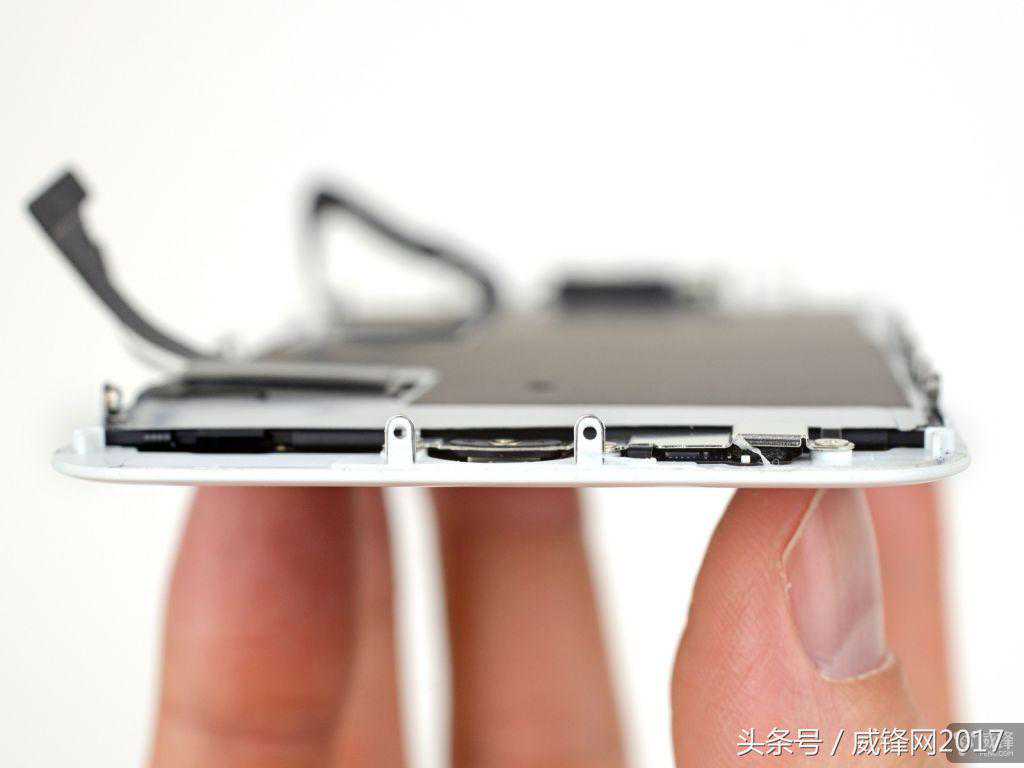

拧下线缆连接固定的螺丝，小心分离屏幕面板和机身

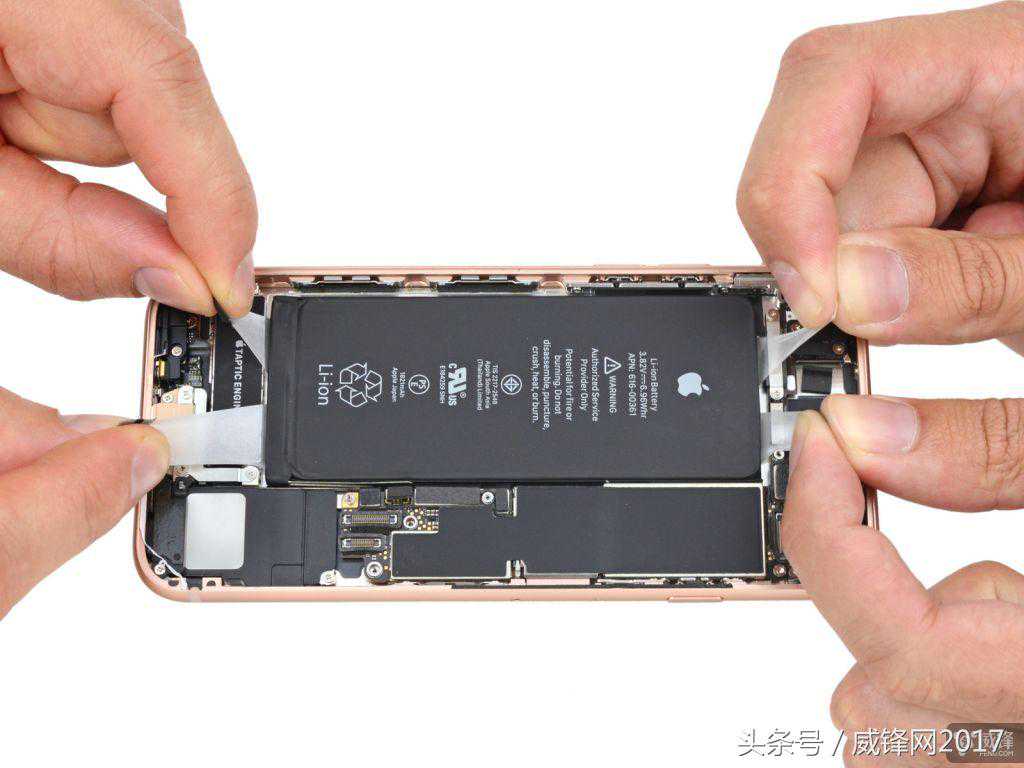

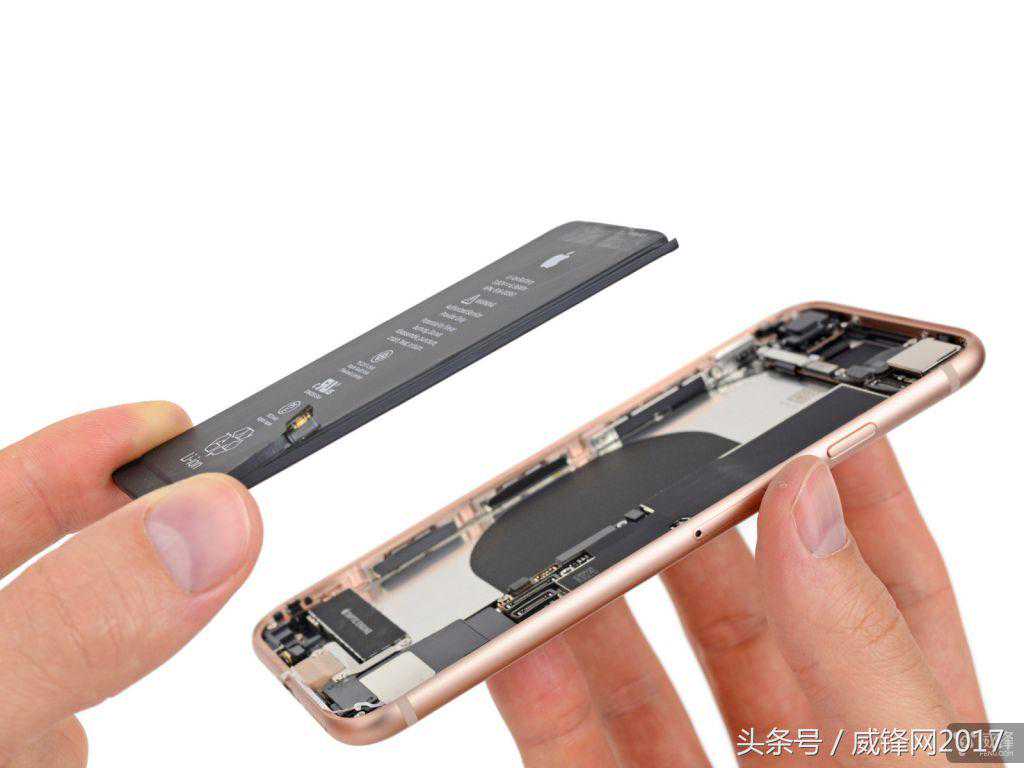

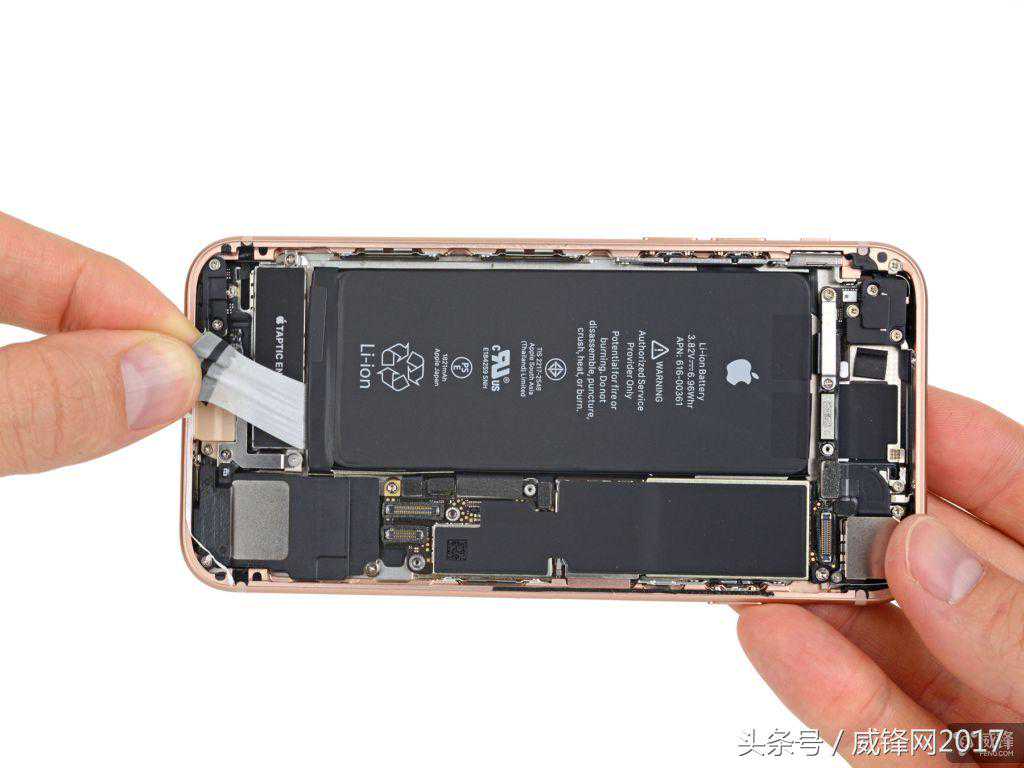

拆卸电池，iFixit的拆解人员找到了很有意思的对付黏贴胶带的方法

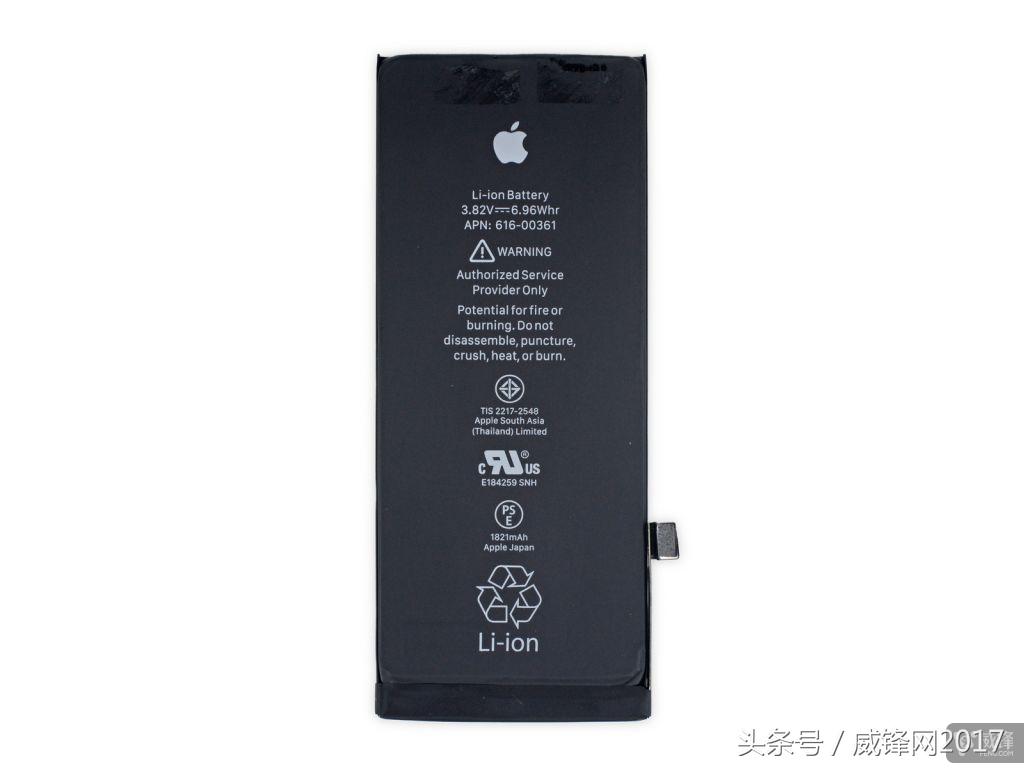

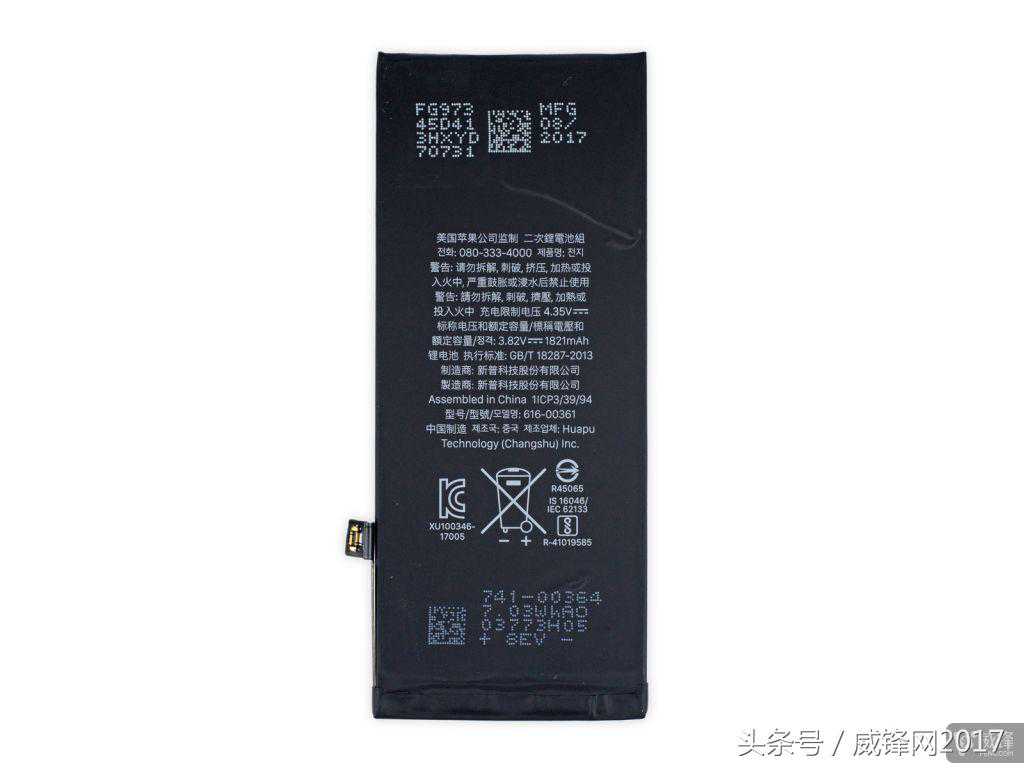

iPhone8电池额定3.82V，容量1821mAh，功率6.96Wh

作为对比iPhone7为7.45Wh；三星为11.55Wh

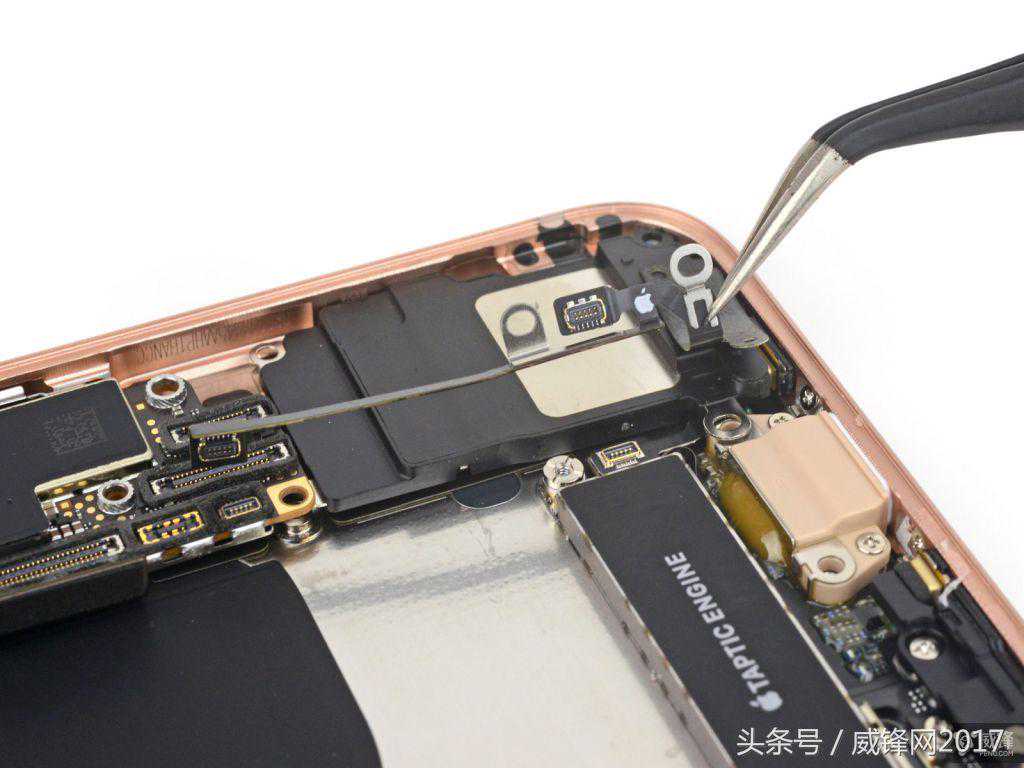

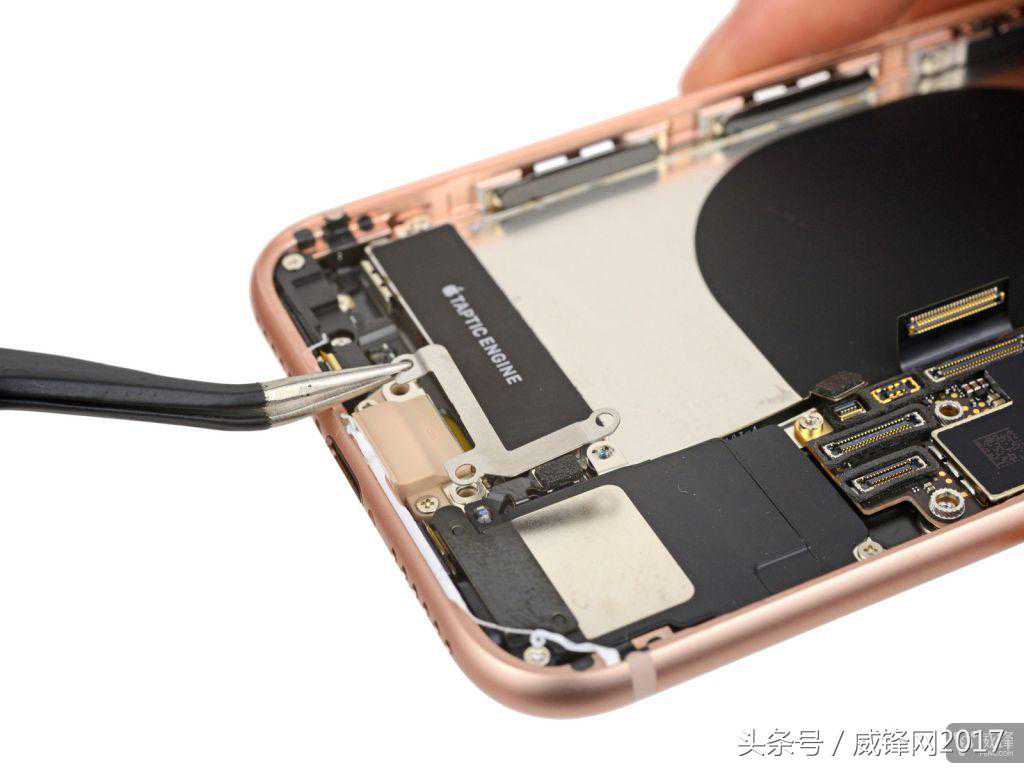

分离TapticEngine震动马达，这里发现了一些之前没见过的连接线缆和支架。

Lightning接口模块采用了新的肉色支架，顺便还固定住了TapticEngine马达

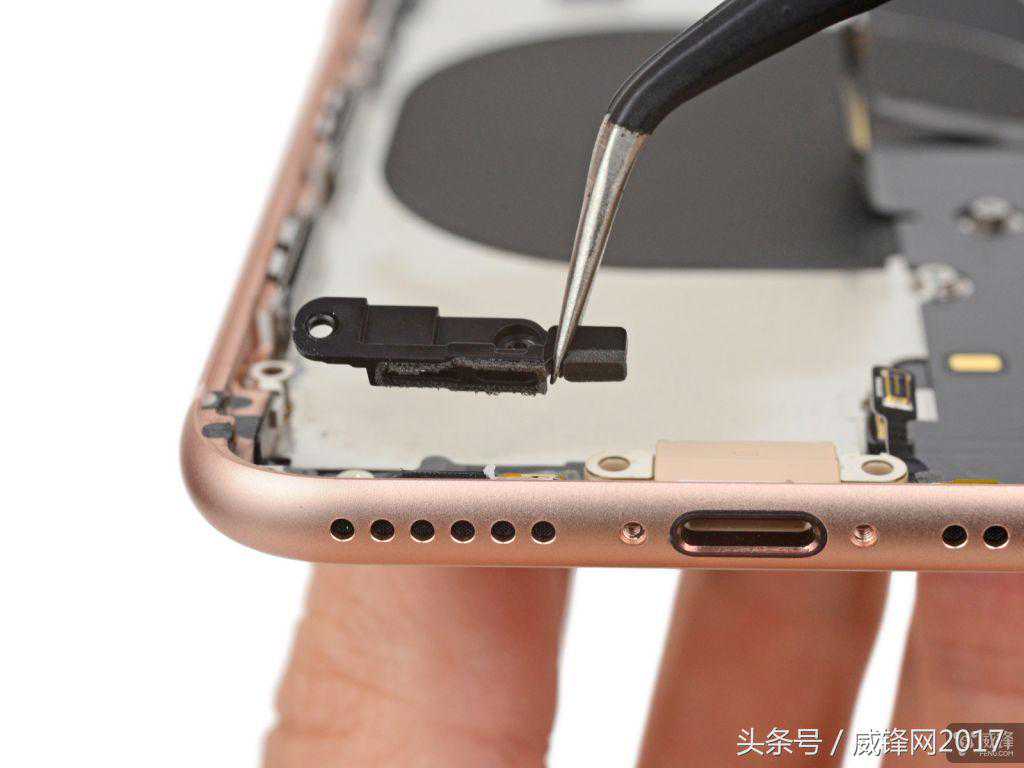

奇怪的扬声器连接线缆

TapticEngine马达安装在一个小巧的连接器中

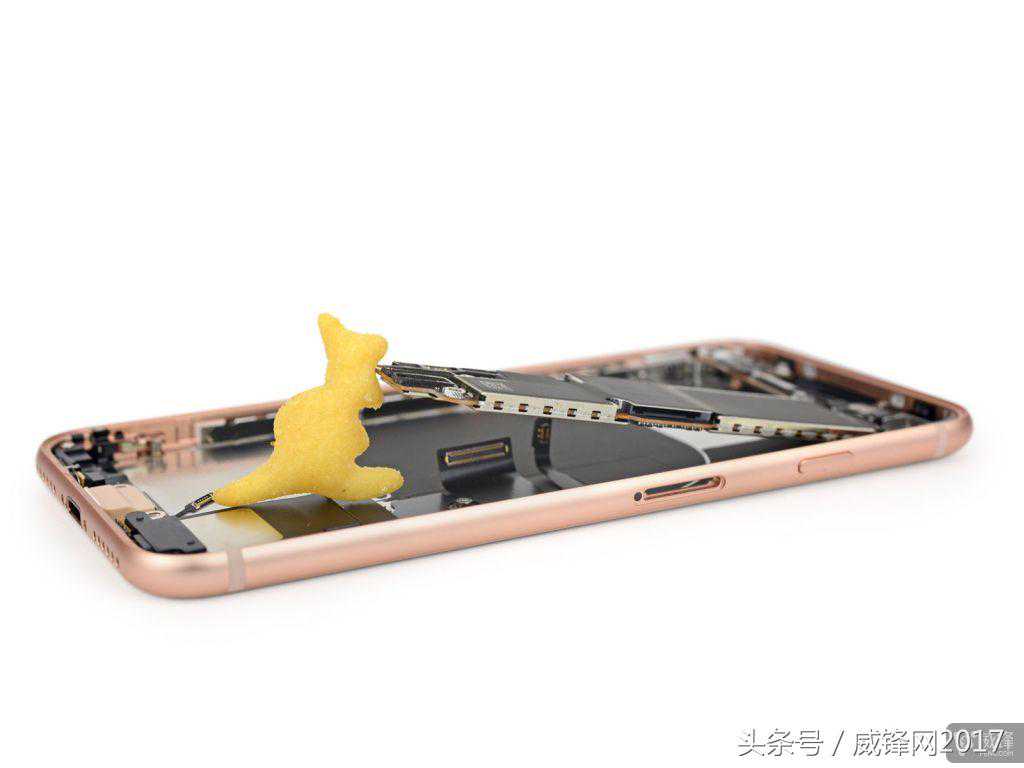

逻辑板的最后屏障——一颗螺丝隐藏在防水密封之下

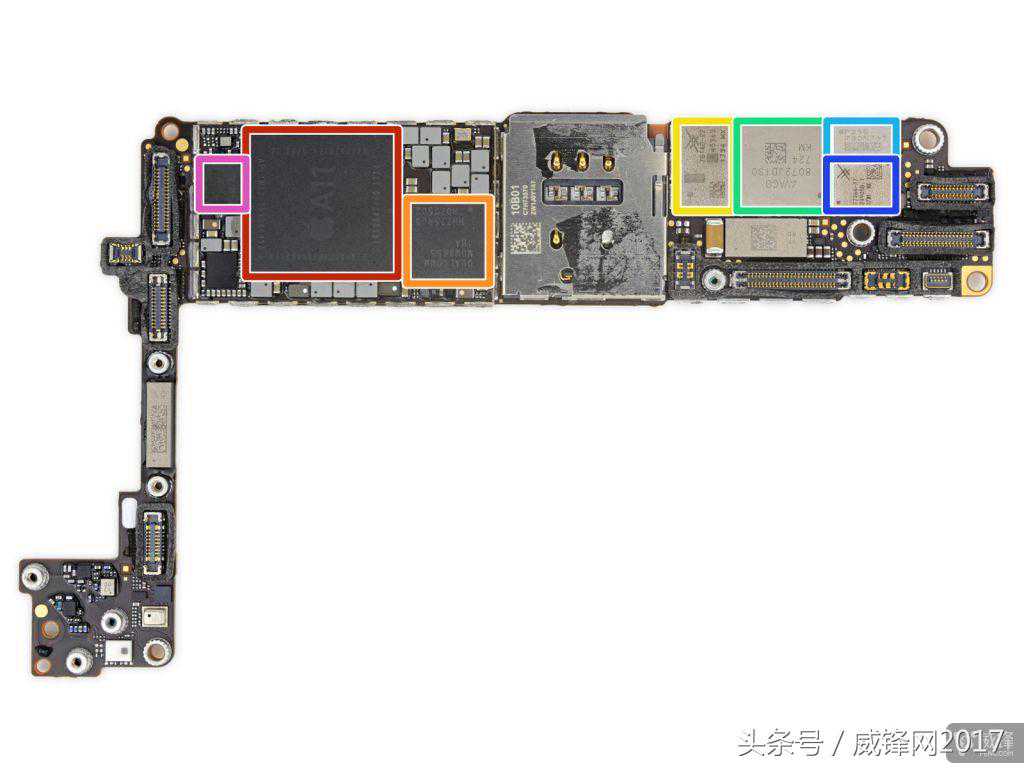

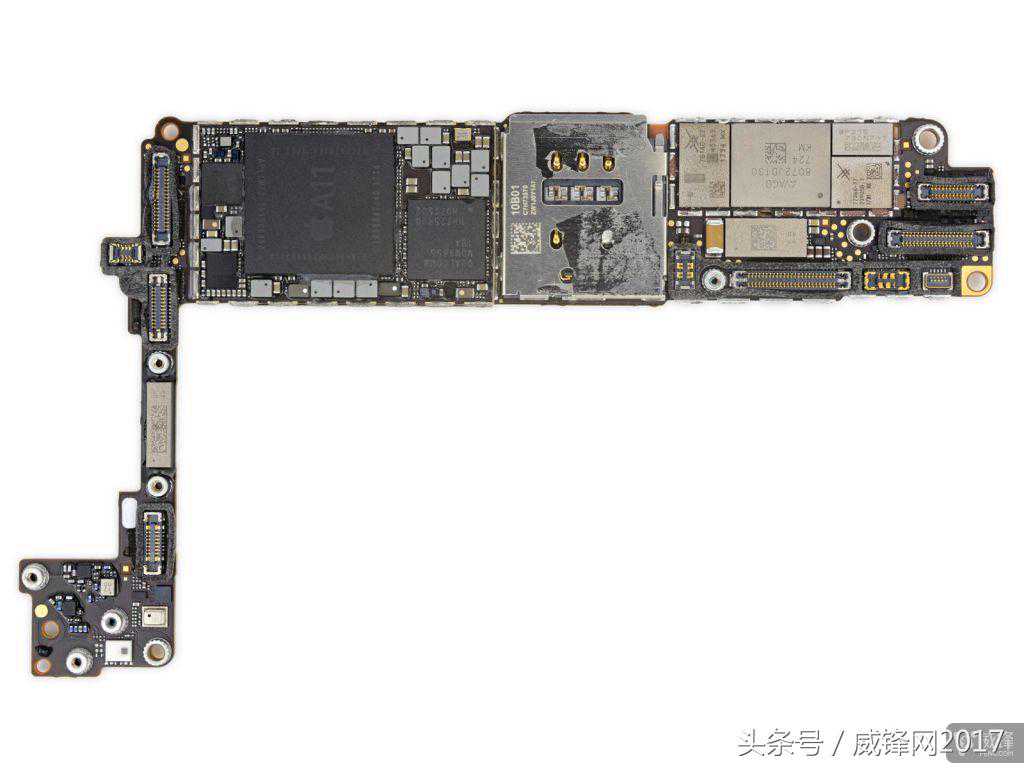

逻辑板正面

●红色：苹果339S00434A11仿生CPUSK海力士H9HKNNNBRMMUUR2GBLPDDR4RAM

●橙色：高通MDM9656骁龙X16LTE芯片

●黄色：SkyworksSkyOneSKY78140

●绿色：Avago8072JD130

●浅蓝：P215730N71T

●蓝色：Skyworks77366-17四频GSM功率放大模块

●粉色：恩智浦（NXP）80V18NFC模块

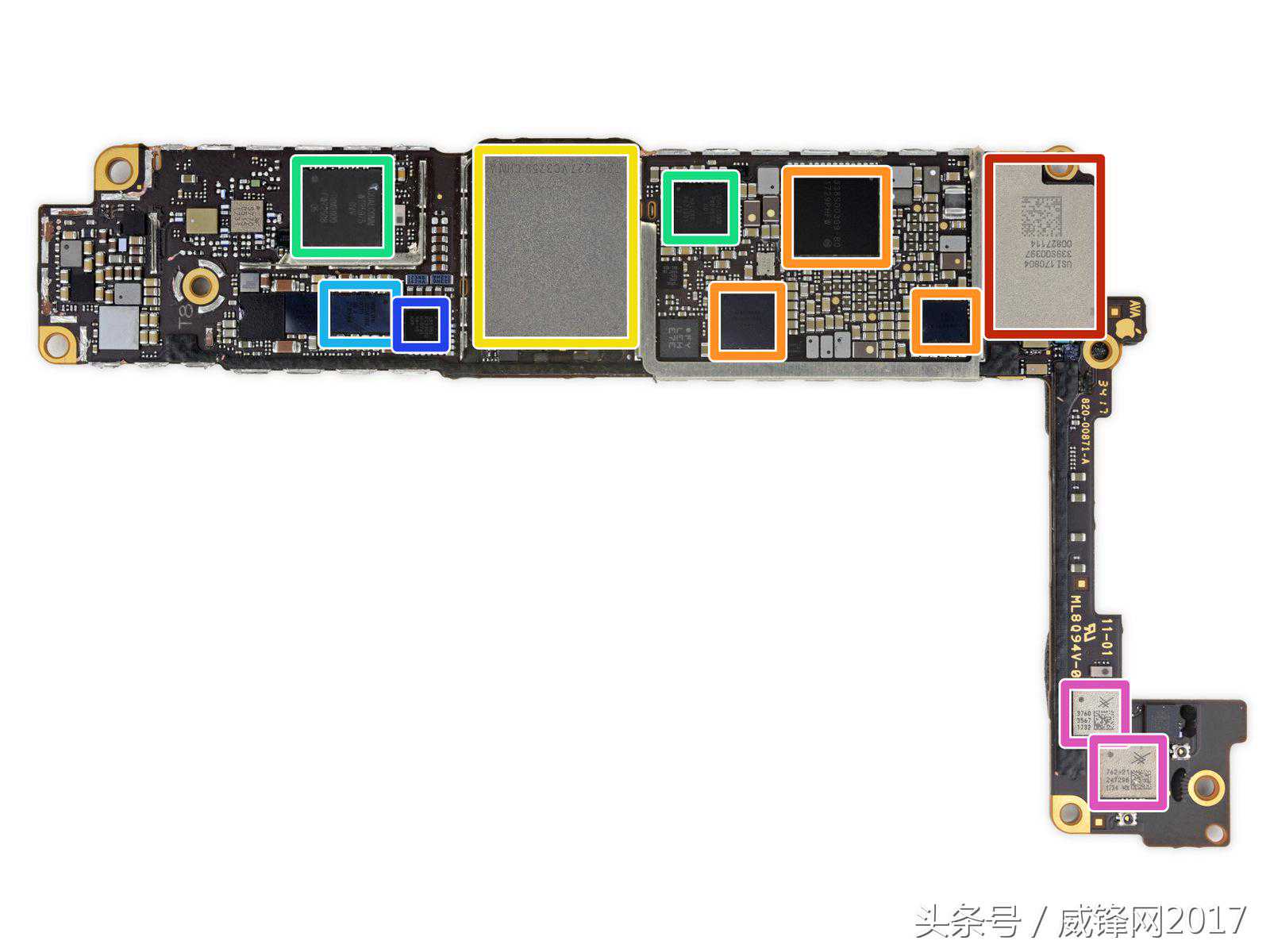

逻辑板背面

●红色：Apple/USI170804339S00397WiFi/蓝牙/FM收音机模块

●橙色：Apple338S00248，338S00309和S3830028

●黄色：东芝TSBL227VC375964GBNAND闪存

●绿色：高通WTR5975千兆LTE射频收发器和PMD9655PMIC

●浅蓝：Broadcom59355

●蓝色：恩智浦1612A1

●粉色：Skyworks376035761732和762-212472961734

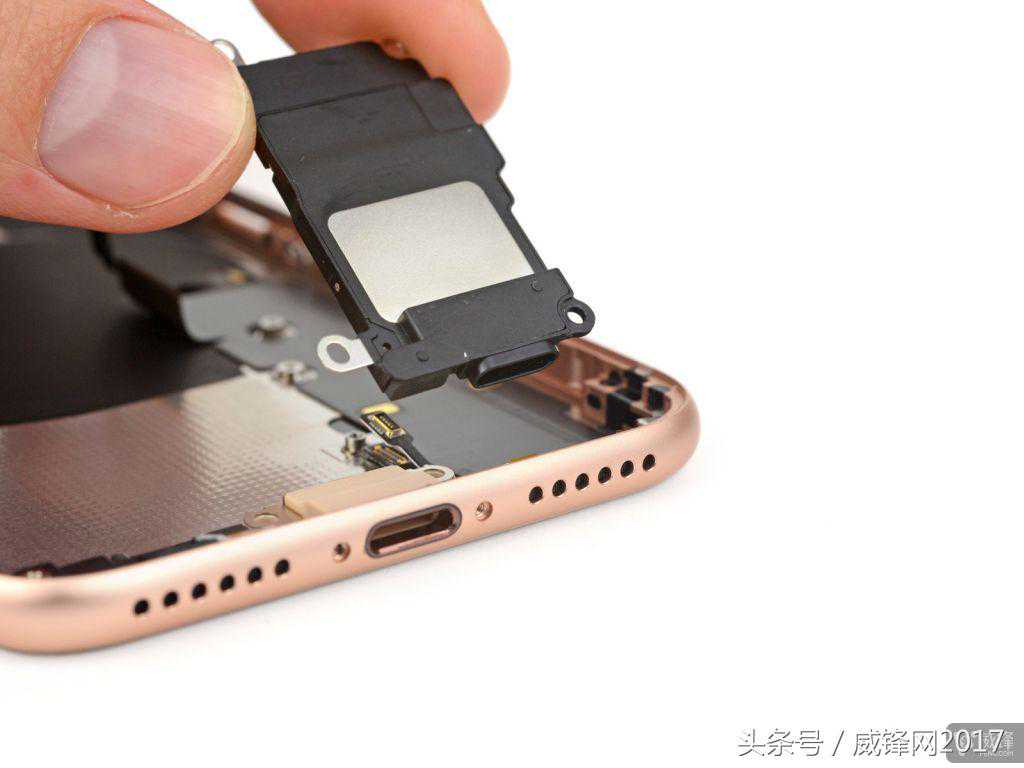

扬声器部件，苹果表示提高了25%音量的扬声器。与边框底部出音孔连接的地方可以看到橡胶垫和防水密封部件的细节。

为什么苹果会更换Lightning接口模块的原因这里到这里就明白了，原来是增加接口和线缆与无线充电模块相连。

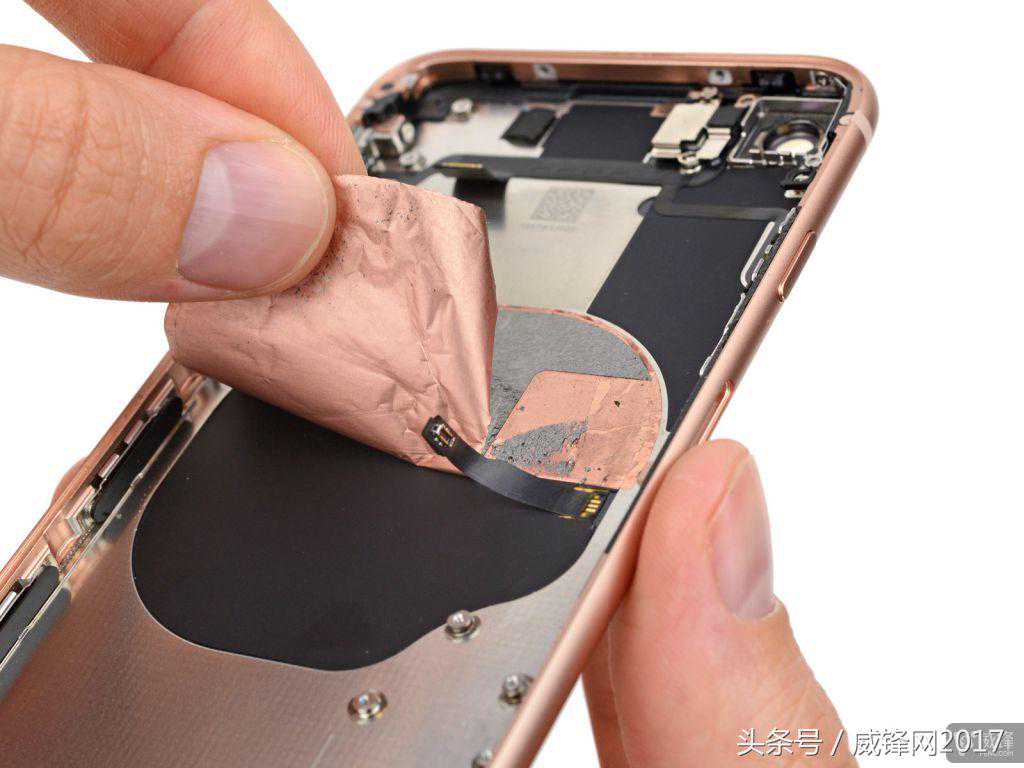

撕开两层屏蔽贴纸才看见无线充电圈，几乎没有看到外露的铜线，这就是苹果工艺的魅力所在！

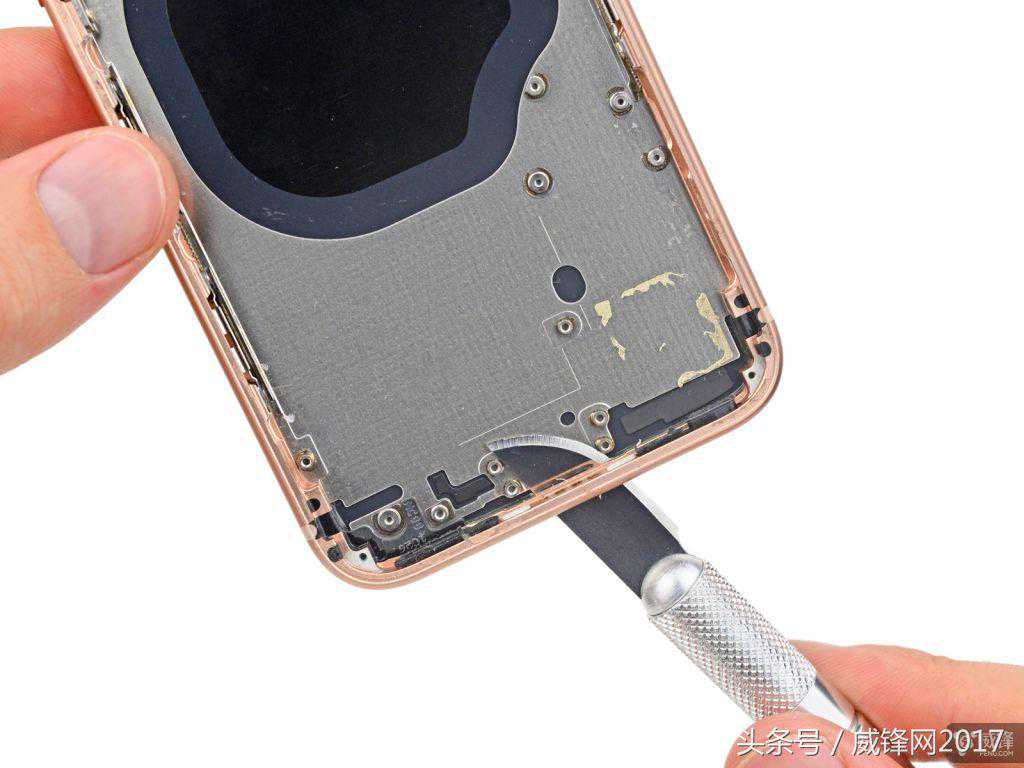

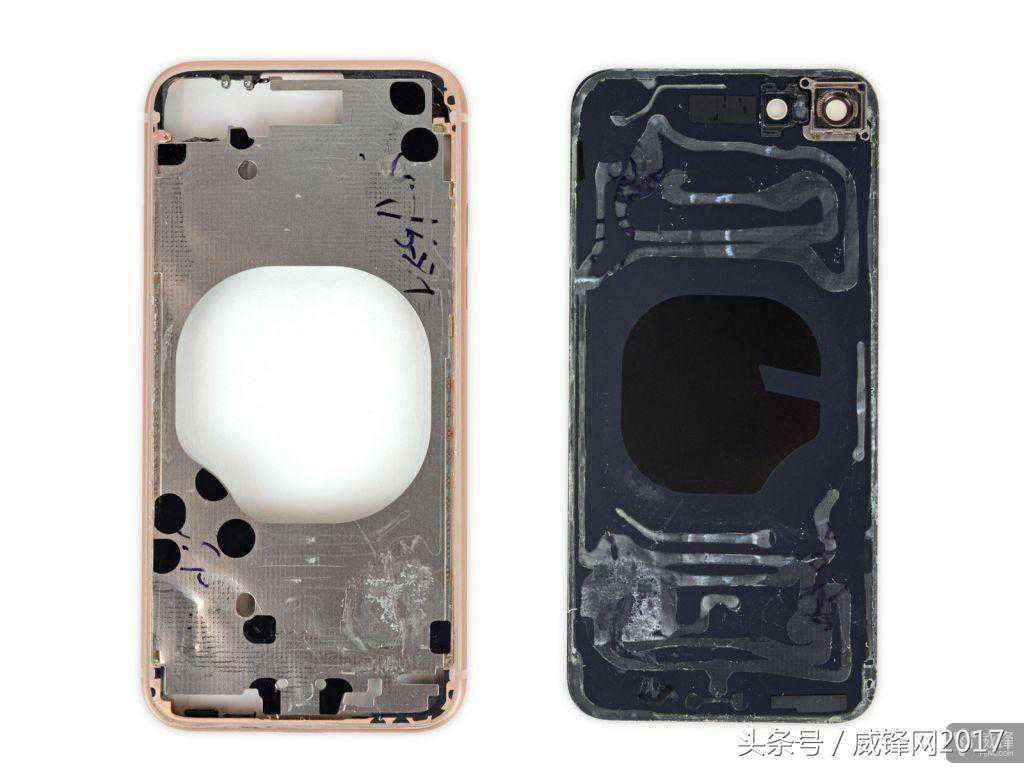

分离玻璃背板与金属边框，iFixit表示十分艰难，苹果使用了大量的胶水来粘合，把玻璃背板分离下来，边框基本上也拉扯变形了。

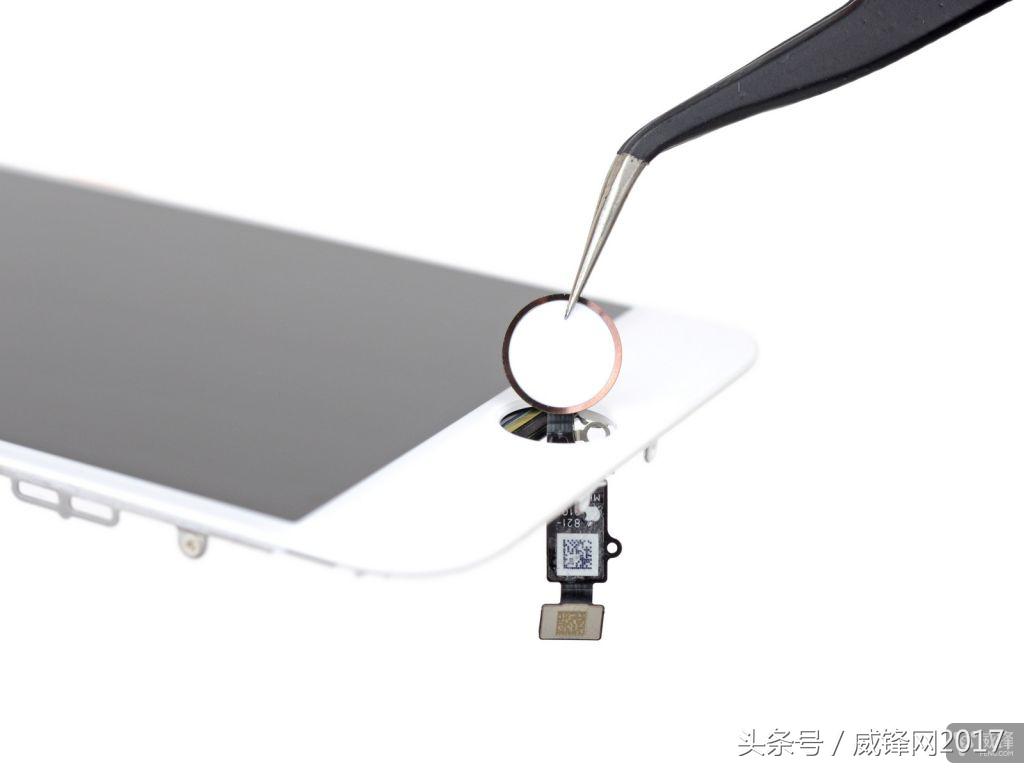

回到了屏幕面板上，拆卸TouchID指纹识别模块

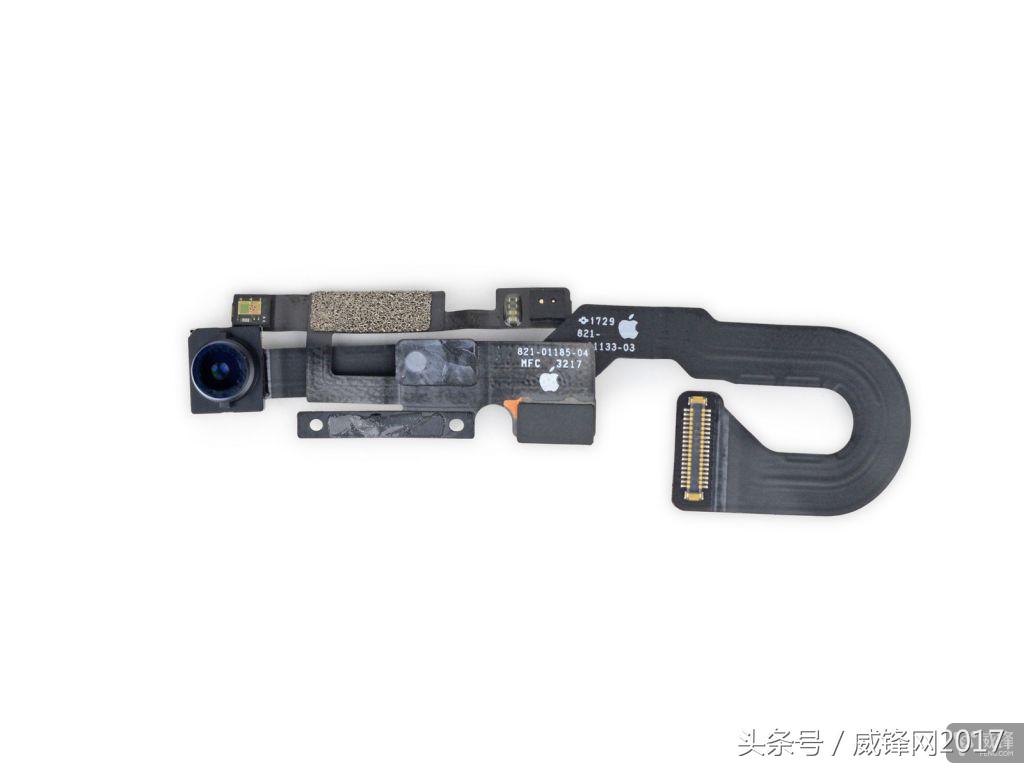

前置摄像头，集成传感器的模块和线缆

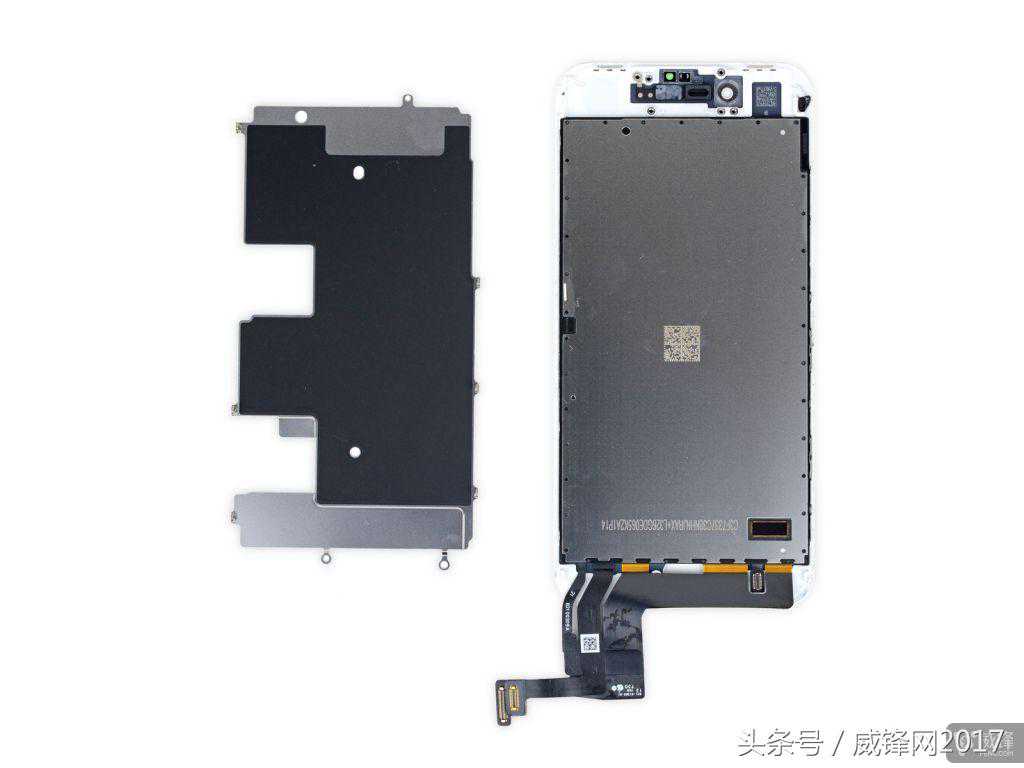

屏幕模块，虽然不是OLED面板，但支持了TrueTone，还是很欣慰的。

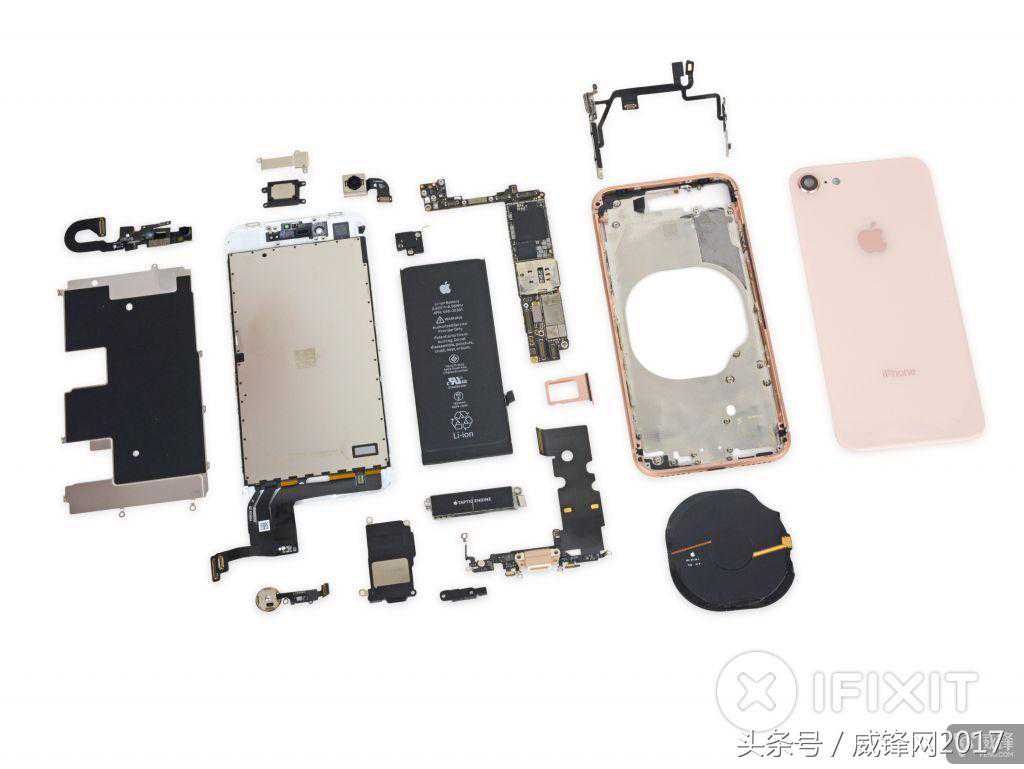

iPhone8零部件全家福

最终，iFixit给出的iPhone8可修复得分为6分（满分10）。
