新天线：来自SM0VPO的20米波段方框天线

译者注：本文中的天线来自于HarryLythallSM0VPO，是一种原料简单易得的单波段环方框型天线。

20米波段环天线简介

我最近注意到我之前设计的80m波段方框天线受到广泛欢迎，很多爱好者将它改造成其他波段的天线来使用。这正是我建立主页的初衷：能够让我的设计被更多的人免费、轻松地获取并加以改进。这样我们大家都是双赢的:)

只是我注意到，大部分对我的天线的改进都需要一个比较昂贵的可调电容，并且对于输入的功率值有着较大的限制。如果你愿意扔钱进去的话，这些都不是事儿。但是对于我来说，要多花钱是不可接受的。我希望能够找到另外一种调谐天线的方法，能够让我在狭窄的环境里使用我的小电台。（译者注：原作者使用协谷的X1M）

设计思路

·尽可能的提高效率

·尺寸要小，便于携带，方便我去野外使用

·没有昂贵的器件，所有部分都随手可得

·不会对扬声器和计算机产生射频干扰

·总价格低于2美元

设计这根天线的思路基于之前的80m波段天线，本次我要从零开始。我找了一些塑料管，又找来一些2.5mm单芯电线。这就是我的全部材料了。我虽然没有在我的器件箱里找到合适的调谐电容，不过仔细一想，我似乎根本不需要调谐电容：如果我将中心频率调整至14.175MHz，并在Q值约为100左右获得150kHz的带宽，那么这个天线就能够提供14.100~14.250MHz的可用范围。

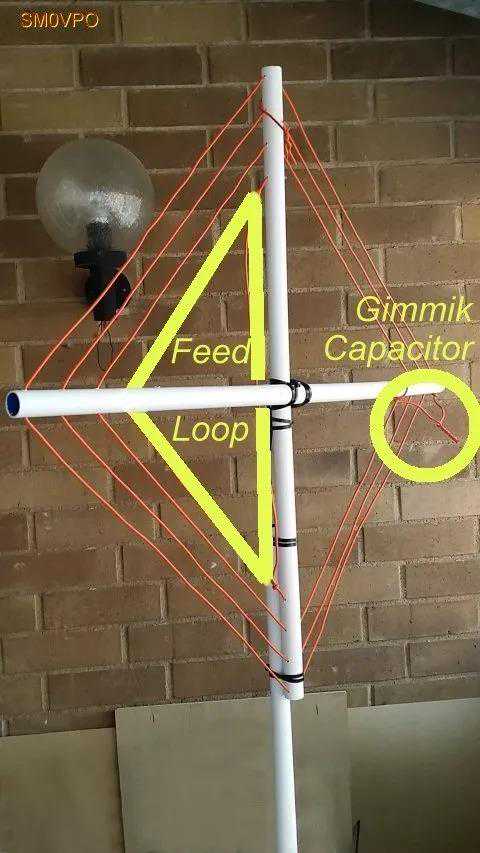

虽然我还是需要一个电容器来调谐，不过我这时候就可以尝试“Gimmik电容”了！将两根电线绞在一起，并调整双绞部分的长度，利用电线之间的绝缘就可以形成电容器了。这样的“电容器”的电容量不大，因此我需要将方框缠成谐振于14.5MHz左右，也就是说这时候我就只需要几pf的电容即可。

组装天线

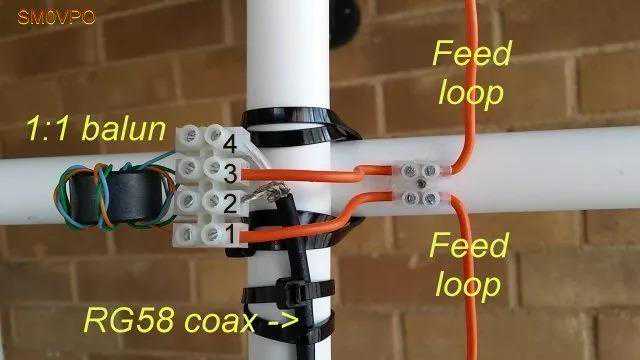

手头正好有根15mm直径PVC管的长度约为80cm，经过多次尝试之后，我注意到大概以2.5cm的间隔缠正好3圈，能够谐振在14.9MHz上。PVC管上两个穿线的孔间的距离为4cm，第一个孔距离管末端为1cm。馈电环为半圈，而两根PVC管垂直相交，用胶布粘好。

测试

使用天线分析仪测试天线的谐振位置，并调整天线最后一圈与第一圈的抽头所缠绕成的Gimmik电容。调整至天线的中心频率为14.175MHz。你也可以使用你的无线电台来观察它在发射时的驻波情况。同样通过听各个频率上的噪声情况也可以粗略的判断。下面的图片是我的测试结果。

这个天线的Q值约为100左右，可用频带比我想象得要少窄一点，但仍然足够我正常使用。

结论

不管你怎样调整参数。这个天线都无法取代全尺寸的偶极天线。但是室内天线毕竟是室内天线，对于实在没有办法的人来说，还是可以接受的。在空中，我可以听到14.070数字通信的声音，而从14.130到14.220MHz，我能做到SSB信号的良好清晰接收。使用Gimmik电容器我不需要经常调整它，而且整个天线重量小于500克，制作很容易，最关键是非常便宜。
