S7-1500与S7-400 S7双边通信（不同项目中，双方都用TIA Portal）
S7-1500与S7-400通过BSEND/BRCV方式进行双边通信的组态编程步骤，用于实现S7-1500与S7-400不在同一项目中但都用TIAPortal的场景1.组态S7-1500和S7-400......
S7-1500与S7-400通过BSEND/BRCV方式进行双边通信的组态编程步骤，用于实现S7-1500与S7-400不在同一项目中但都用TIAPortal的场景
1.组态S7-1500和S7-400站点分别在TIAPortal的不同项目中。

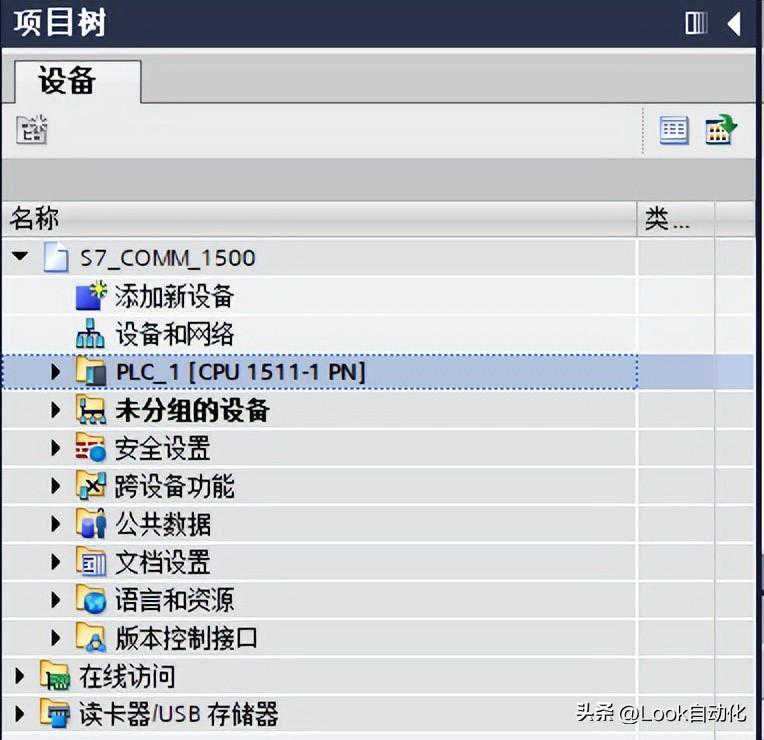

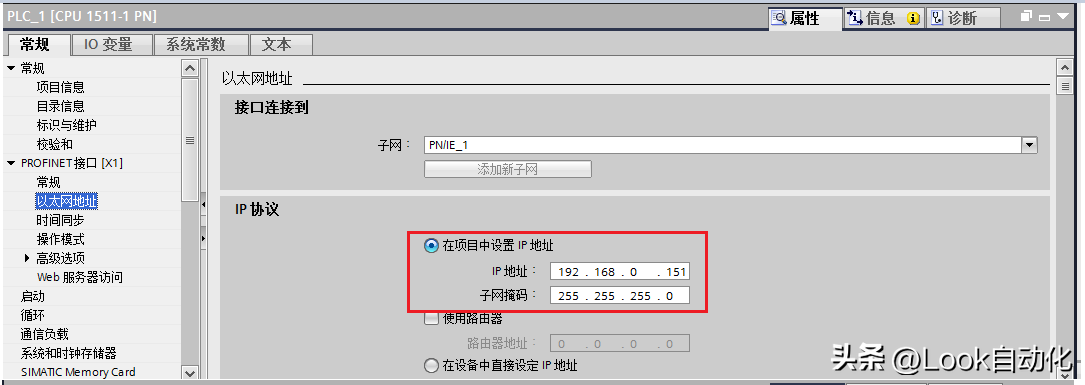

1.1使用TIAPortal生成项目使用TIAPortal创建一个新项目，组态S7-1500站点，并设置IP地址如图1所示。
图1生成S7-1500站点

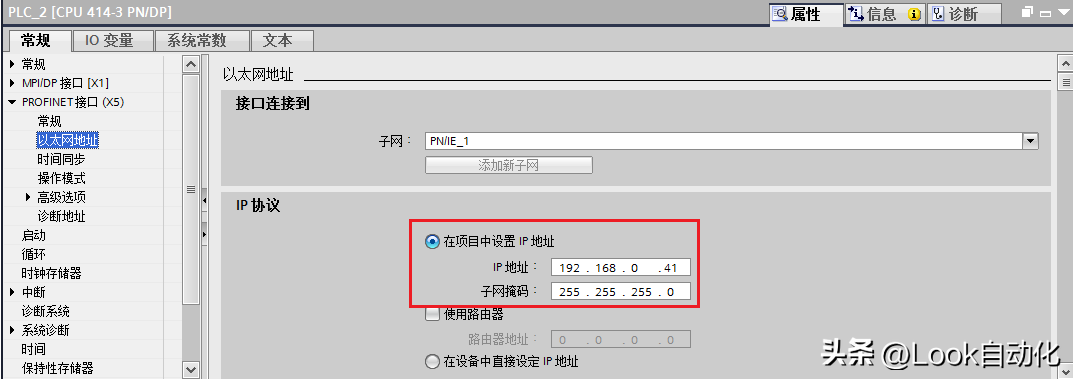

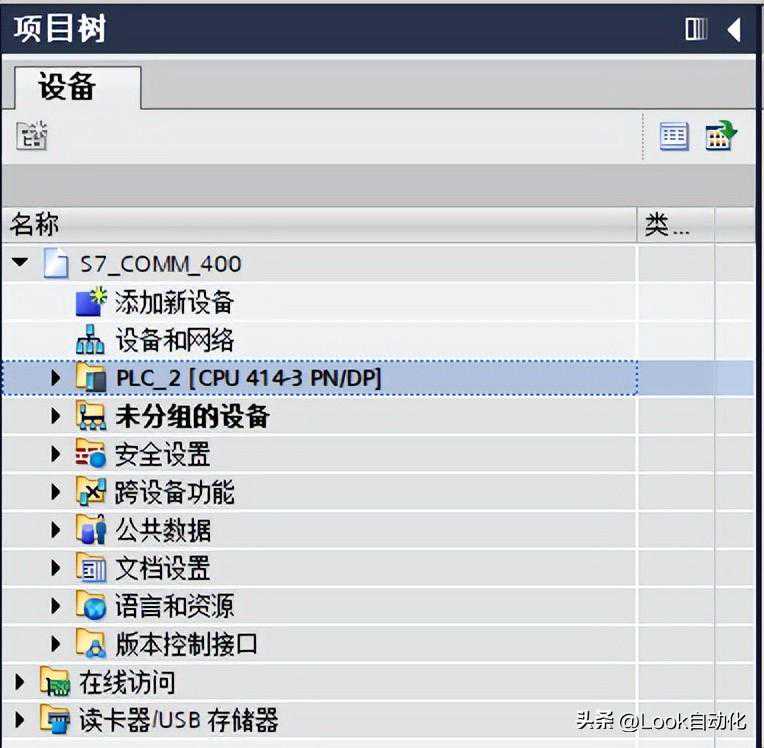

使用TIAPortal再创建一个新项目，组态S7-400站点，并设置IP地址如图2所示。
图2生成S7-400站点
1.2S7-1500侧组态S7连接

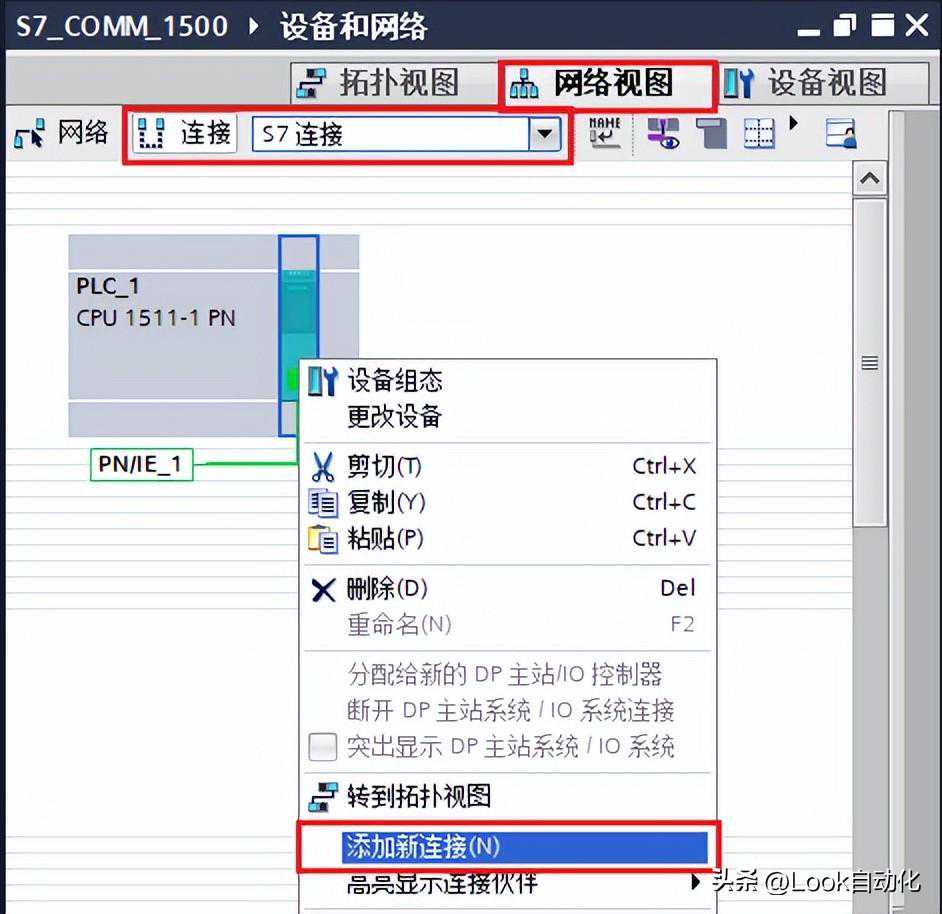

图3S7-1500侧创建S7连接

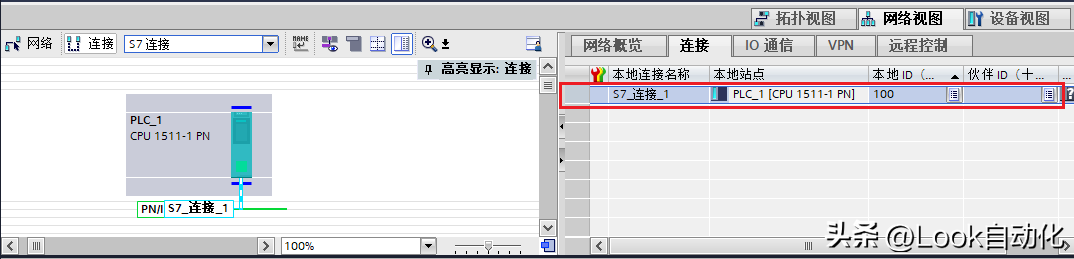

在"网络视图"中间栏的"连接"条目中，可以看到已经建立的"S7_连接_1"，如图4所示。
图4S7-1500侧S7连接
点中上面的连接，在"S7_连接_1"的连接属性中查看和设置各参数。

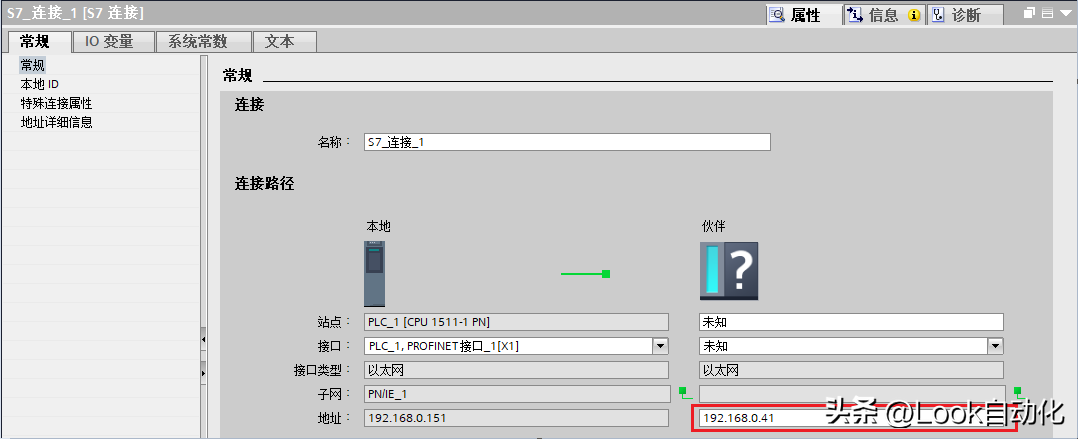

在常规中，伙伴的站点和接口选择"未指定"，伙伴的IP地址设置为S7-400的IP地址（192.168.0.41），如图5所示。
图5S7-1500侧的常规参数

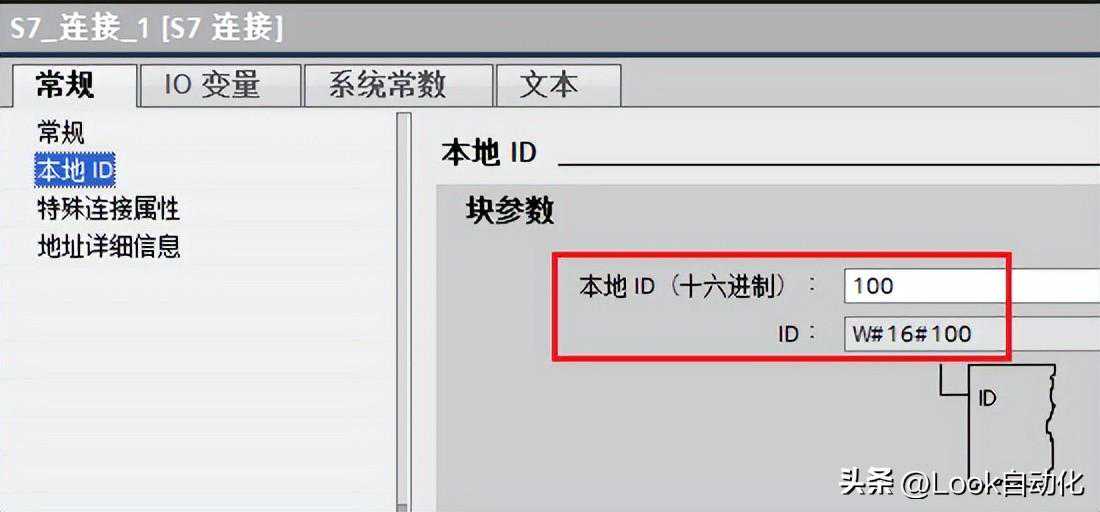

在本地ID中：设置通讯连接的ID号，本地ID在本地PLC中必须是唯一的，在后续的通信编程中需要指向这个ID，这里ID=W100，如图6所示。
图6S7-1500侧的本地ID

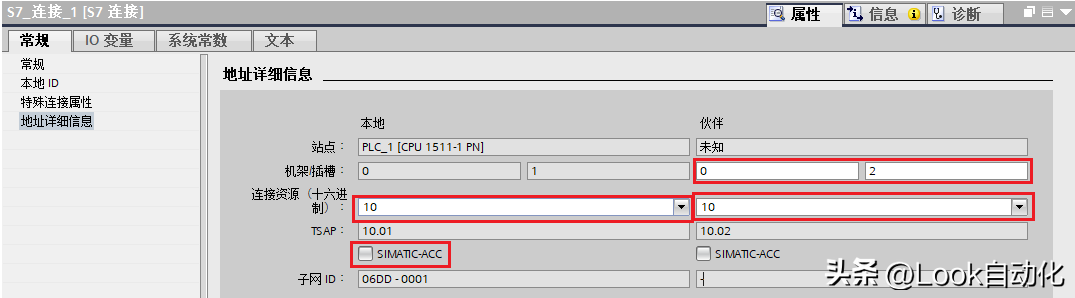

在地址详细信息中：设置通讯双方的TSAP号，伙伴的机架/插槽设置为S7-400CPU所在的机架号和插槽号，在这里是0和2。伙伴的连接资源设置为S7-400站点的本地连接资源，在这里是10，如图7所示。
图7S7-1500侧的地址详细信息

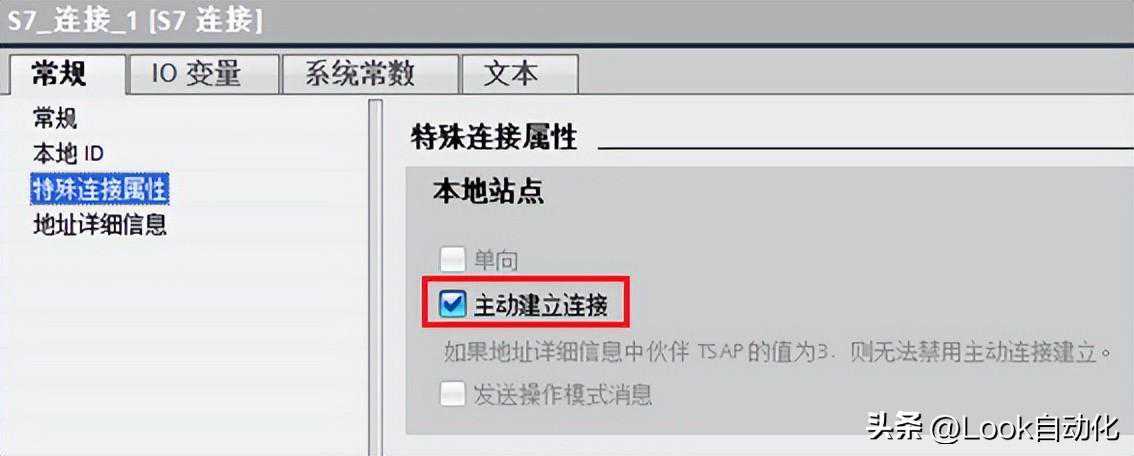

在特殊连接属性中：可以选择是否为主动建立连接。通信的双方只能有一方是主动建立连接，另一方是被动建立连接，这里S7-1500是主动建立连接，如图8所示。
图8S7-1500侧的特殊连接属性

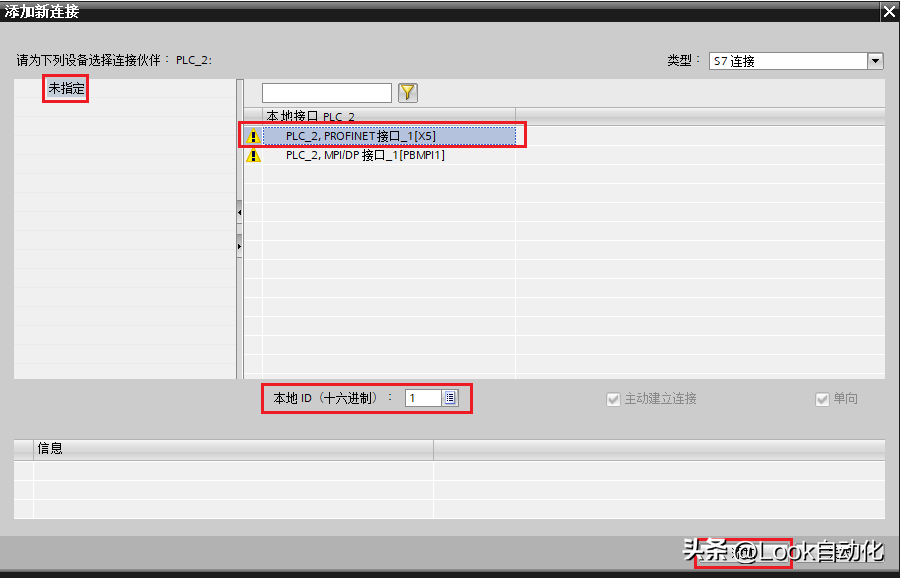

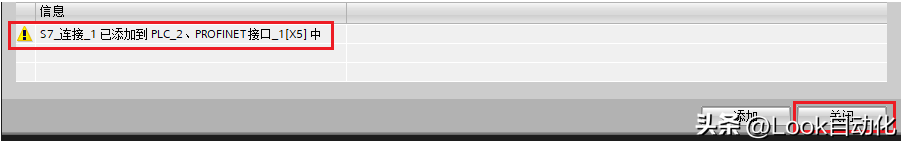

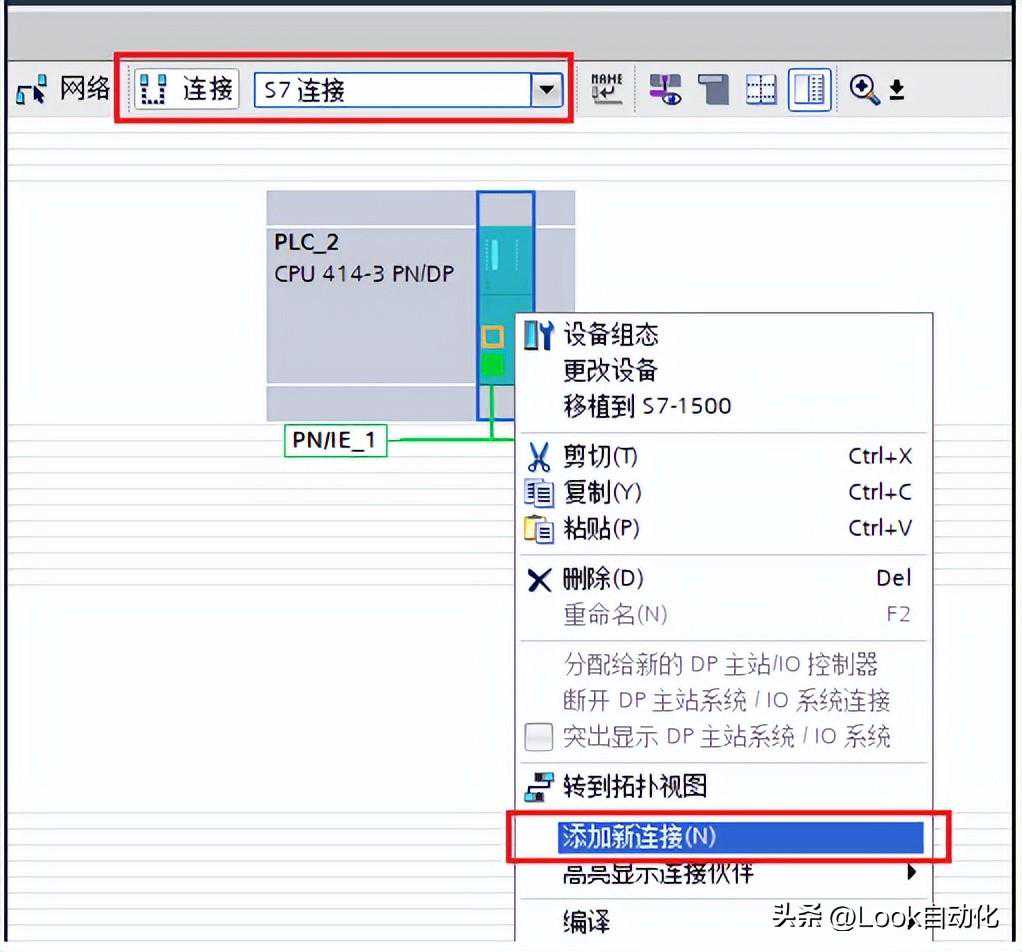

1.3S7-400侧组态S7连接同样的方法建立S7-400侧的S7连接，如图9所示。
图9S7-400侧创建S7连接

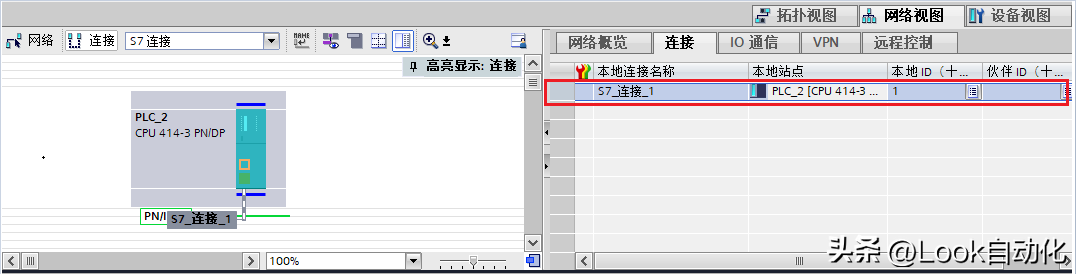

在"网络视图"中间栏的"连接"条目中，可以看到已经建立的"S7_连接_1"，如图10所示。
图10S7-400侧S7连接
点中上面的连接，在"S7_连接_1"的连接属性中查看和设置各参数。

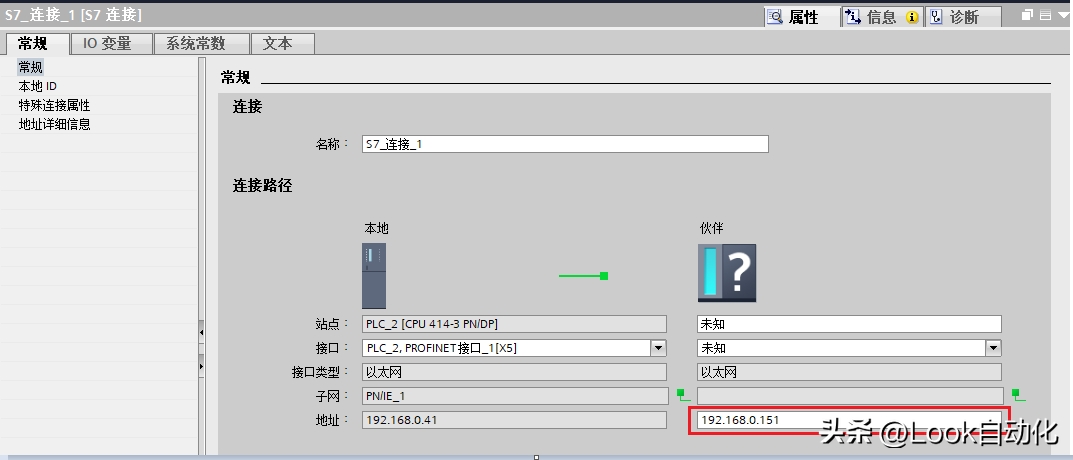

在常规中，伙伴的站点和接口选择"未指定"，伙伴的IP地址设置为S7-1500的IP地址（192.168.0.151），如图11所示。
图11S7-400侧的常规参数

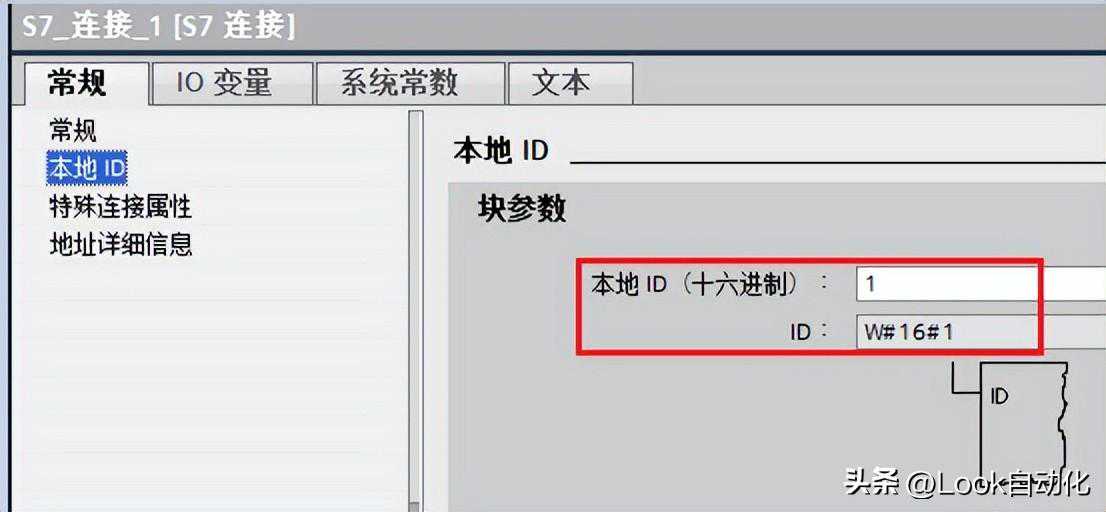

在本地ID中：设置通讯连接的ID号，本地ID在本地PLC中必须是唯一的，在后续的通信编程中需要指向这个ID，这里ID=W1，如图12所示。
图12S7-400侧的本地ID

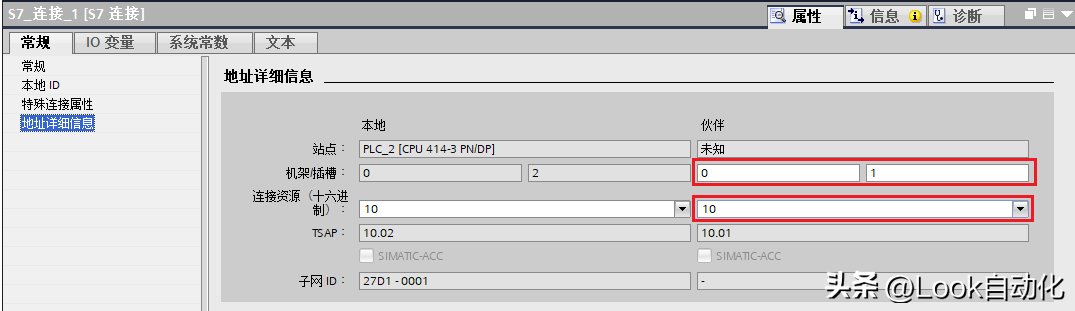

在地址详细信息中：设置通讯双方的TSAP号，伙伴的机架/插槽设置为S7-1500CPU所在的机架号和插槽号，在这里是0和1。伙伴的连接资源设置为S7-1500站点的本地连接资源，在这里是10，如图13。
图13S7-400侧的地址详细信息

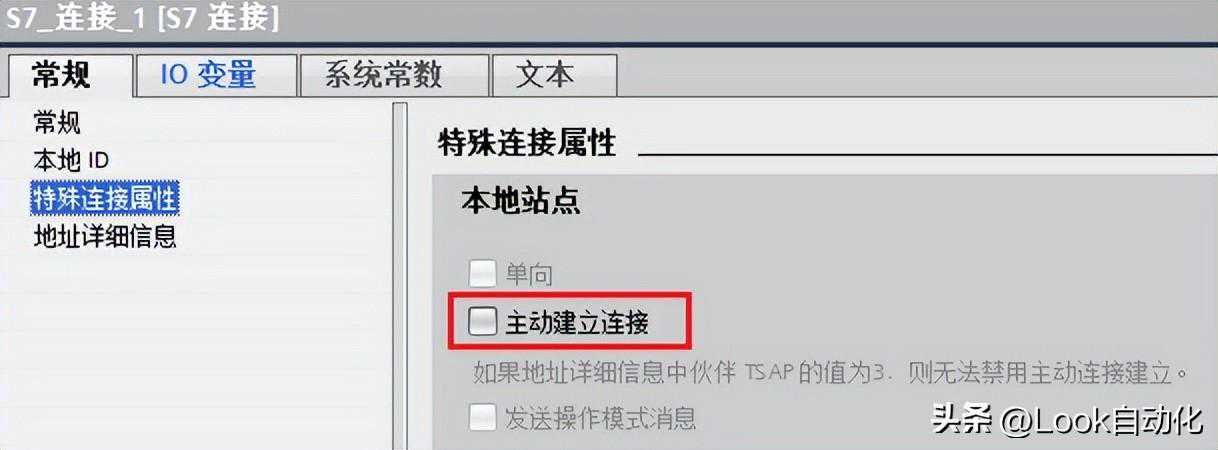

在特殊连接属性中：可以选择是否为主动建立连接。通信的双方只能有一方是主动建立连接，另一方是被动建立连接，这里S7-400是被动建立连接，如图14所示。
图14S7-400侧的特殊连接属性

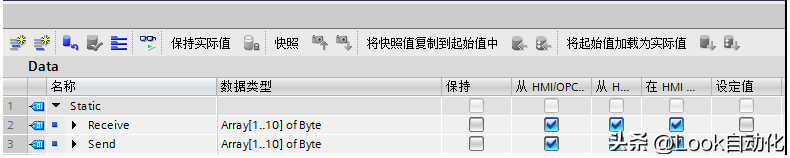

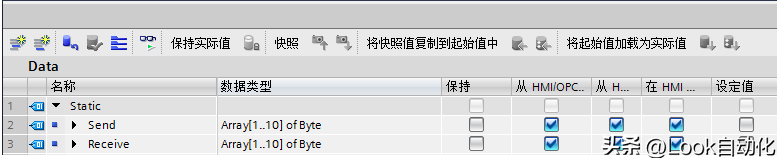

2通信编程在S7-1500和S7-400侧，分别创建用于发送和接收的数据块，定义成10个字节的数组，如图15所示。
图15传输数据区

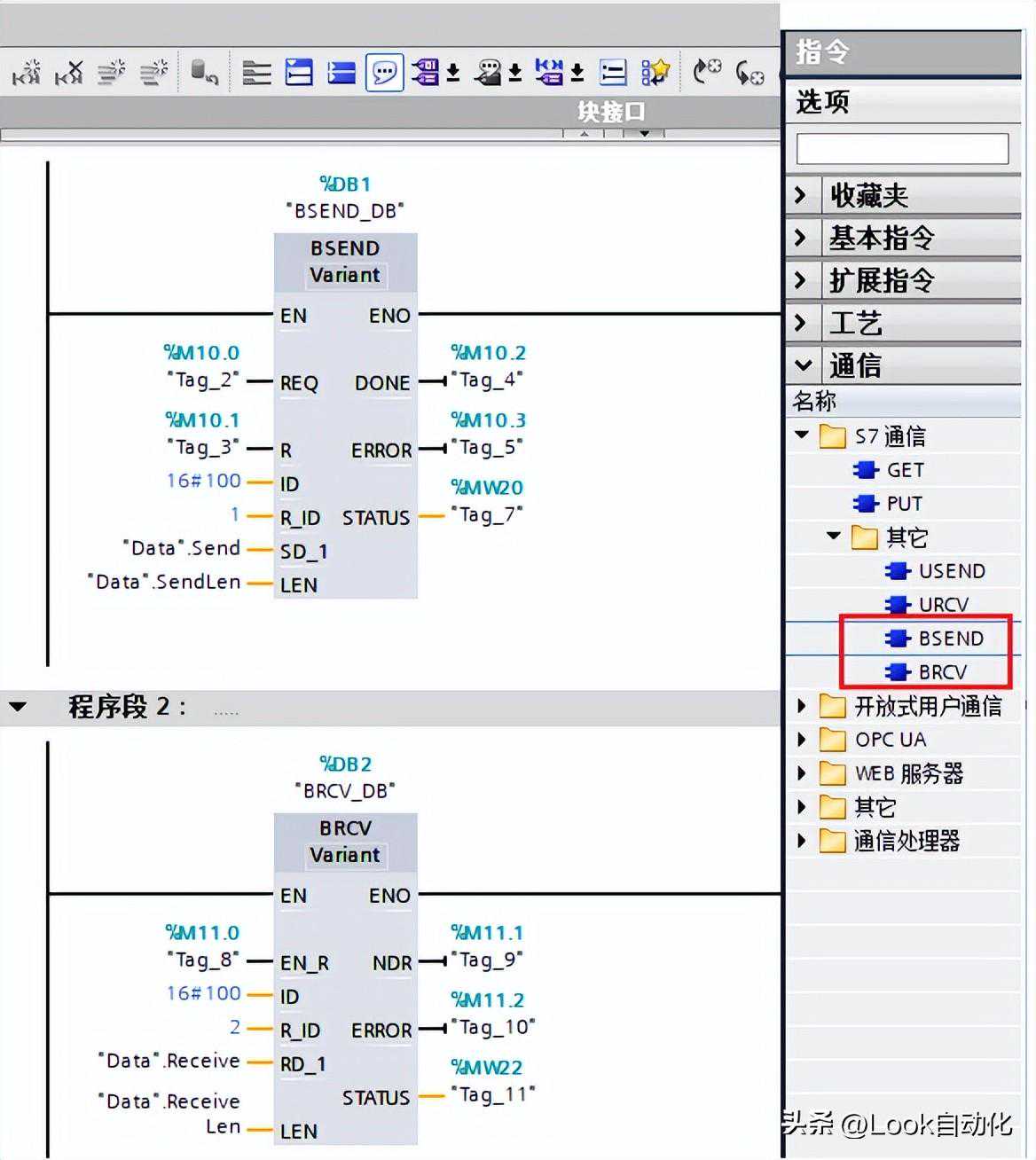

在S7-1500侧，在OB1中，从"指令""通信""S7通信""其它"下，调用BSEND、BRCV通信指令，如图16所示。
图16S7-1500侧发送接收指令调用

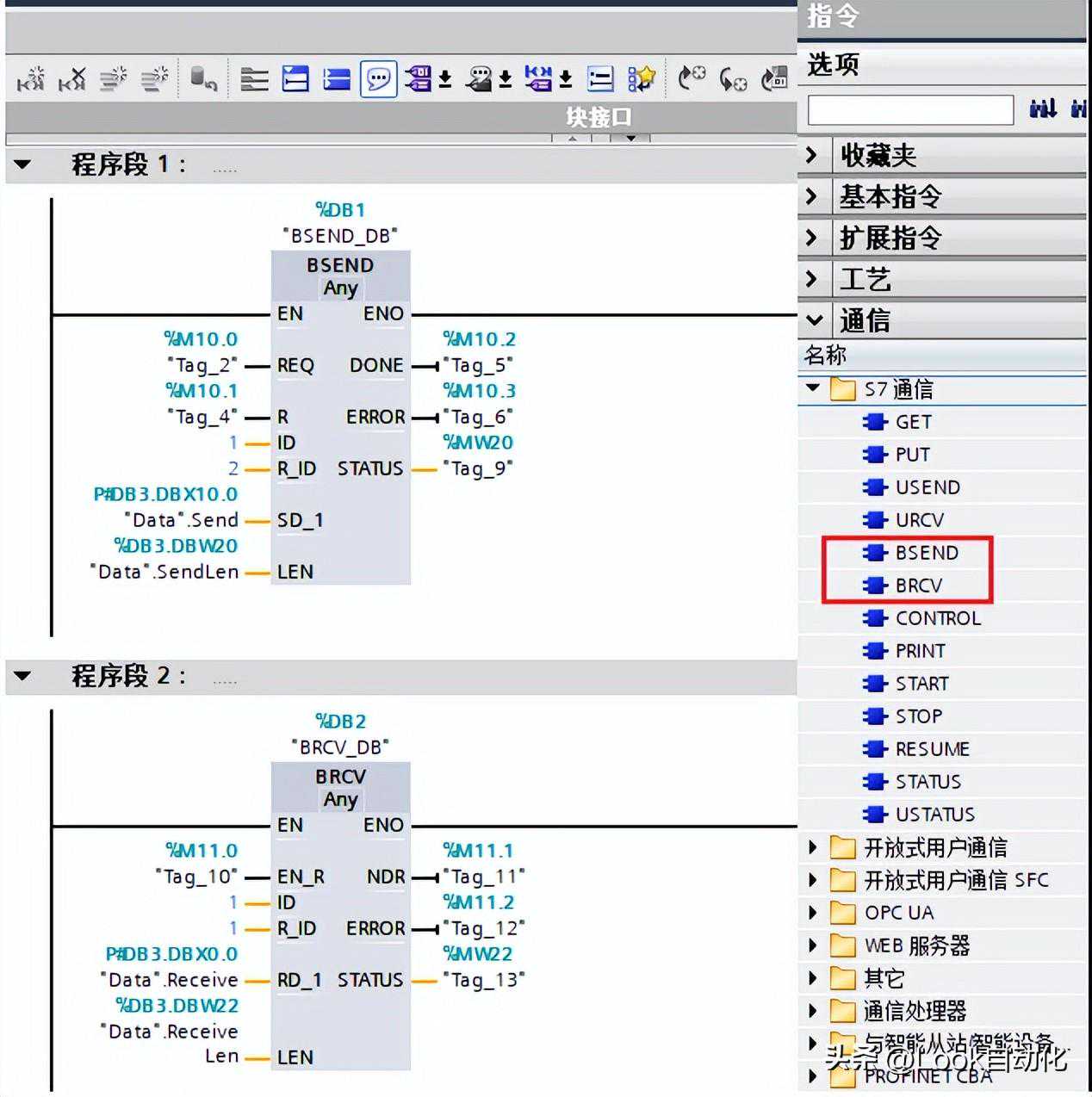

在S7-400侧，在OB1中，从"指令""通信""S7通信"下，调用BSEND、BRCV通信指令，如图17所示。
图17S7-400侧发送接收指令调用

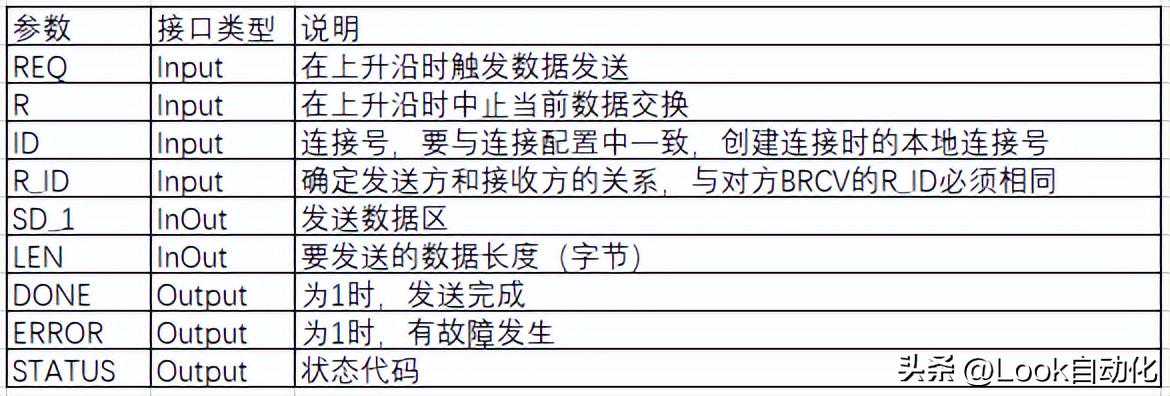

BSEND指令的各个参数说明如表2所示：
表2BSEND指令参数

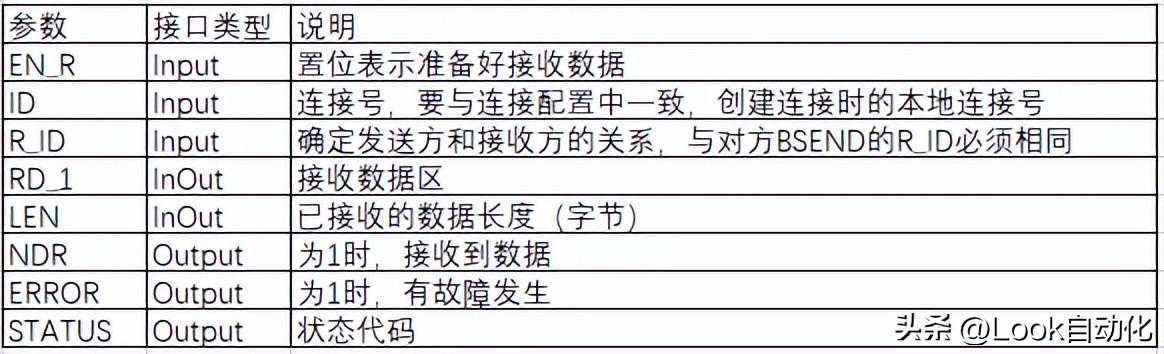

BRCV指令的各个参数说明如表3所示：
表3BRCV指令参数

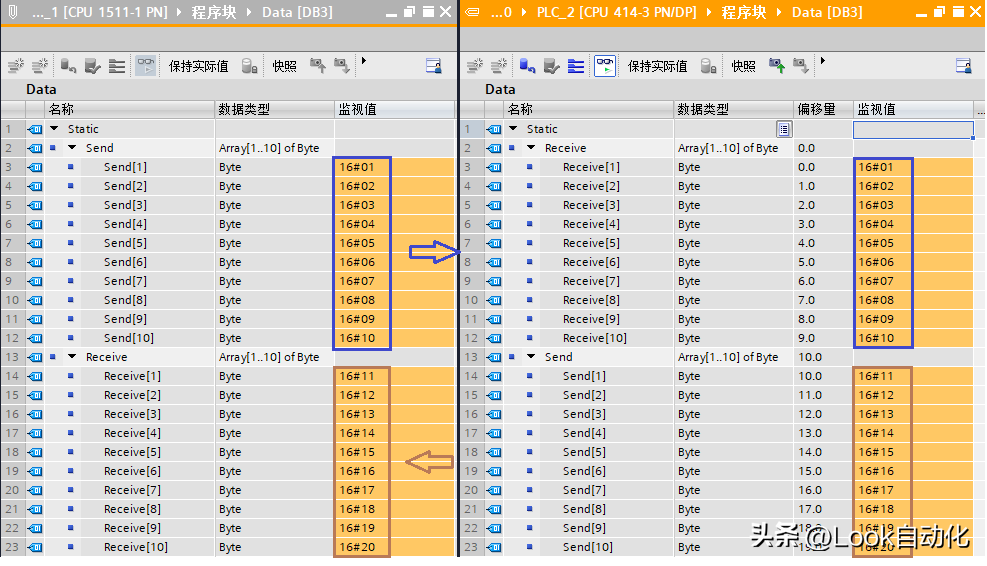

3监控结果两个CPU之间数据交换，监控结果如图18所示。
图18监控结果
