EPLAN P8 01 创建一个项目

1.创建一个项目

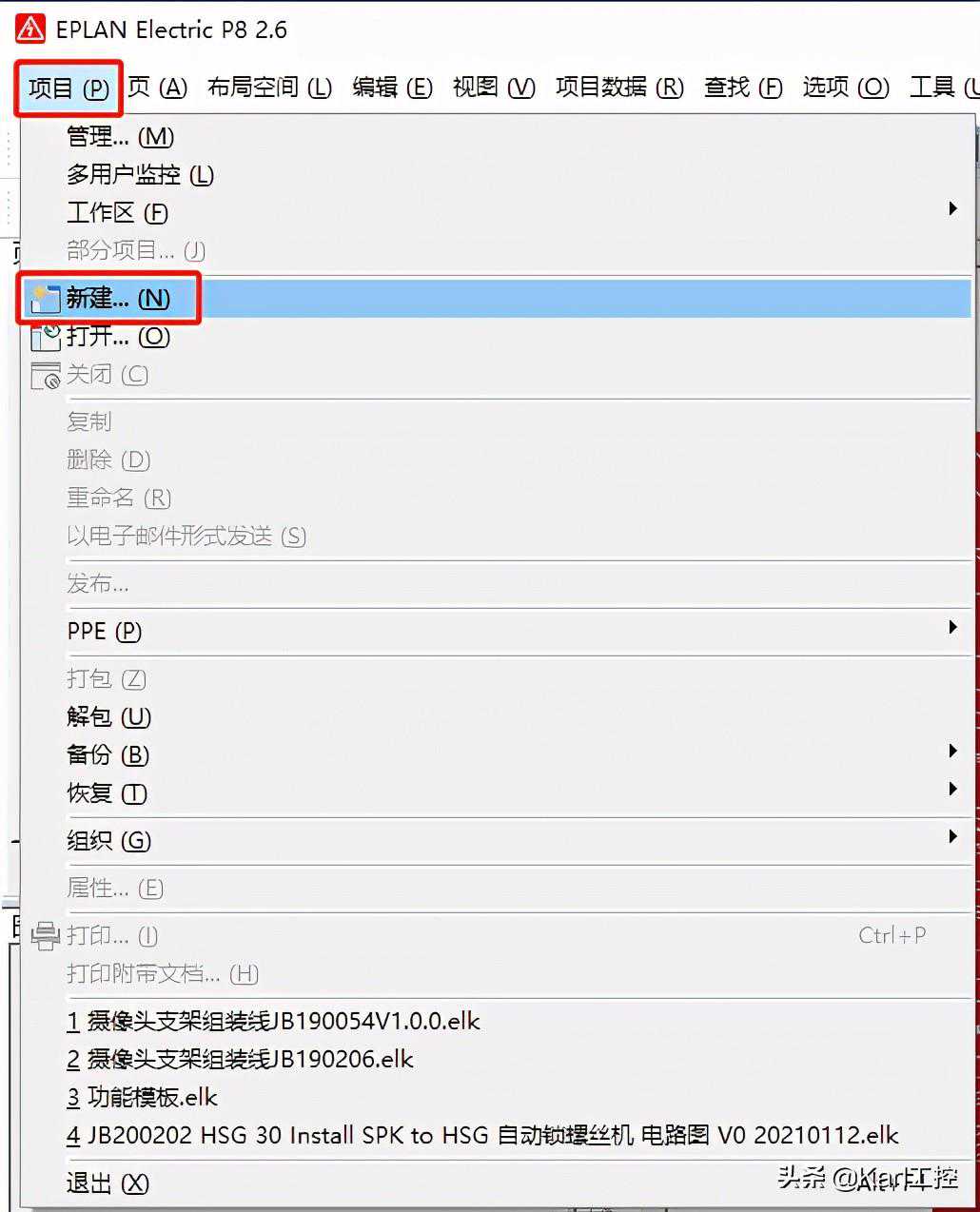

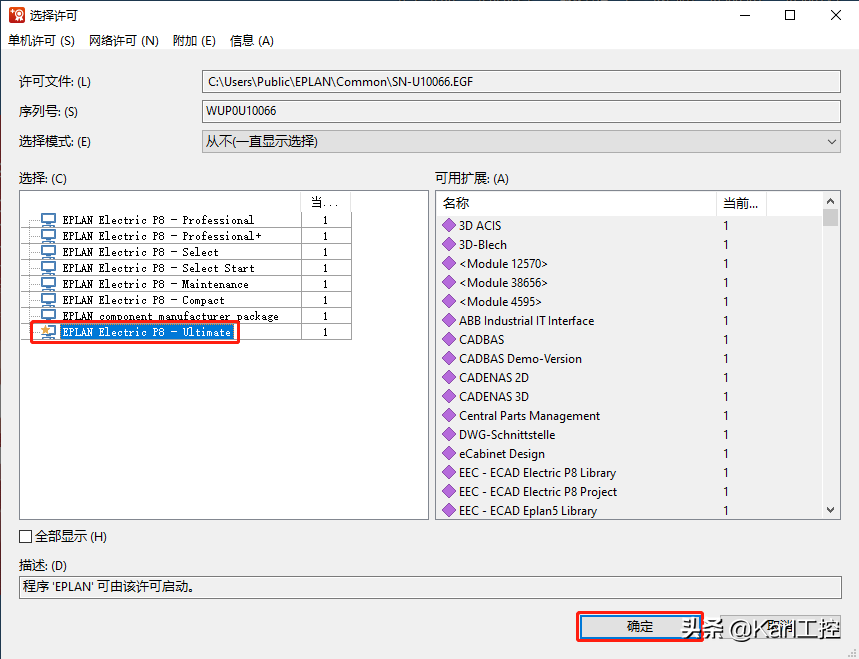

1.1双击EPLAN图标，打开软件

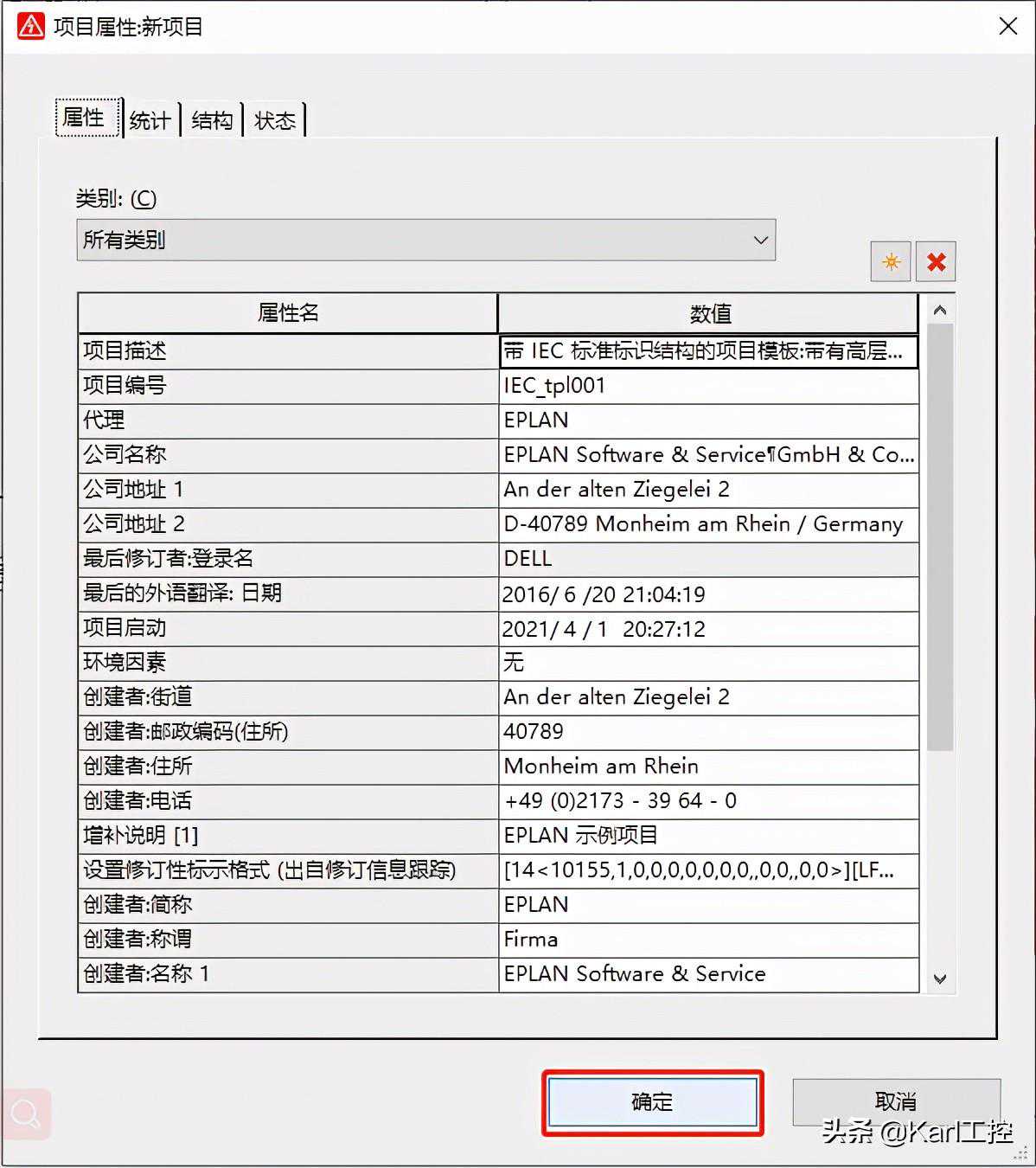

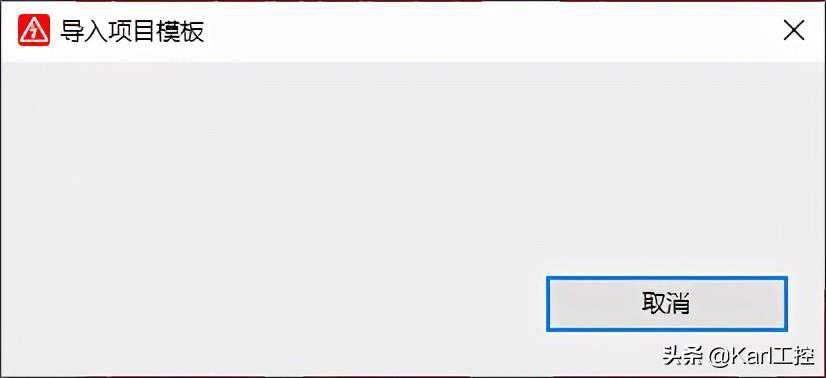

1.4项目设置

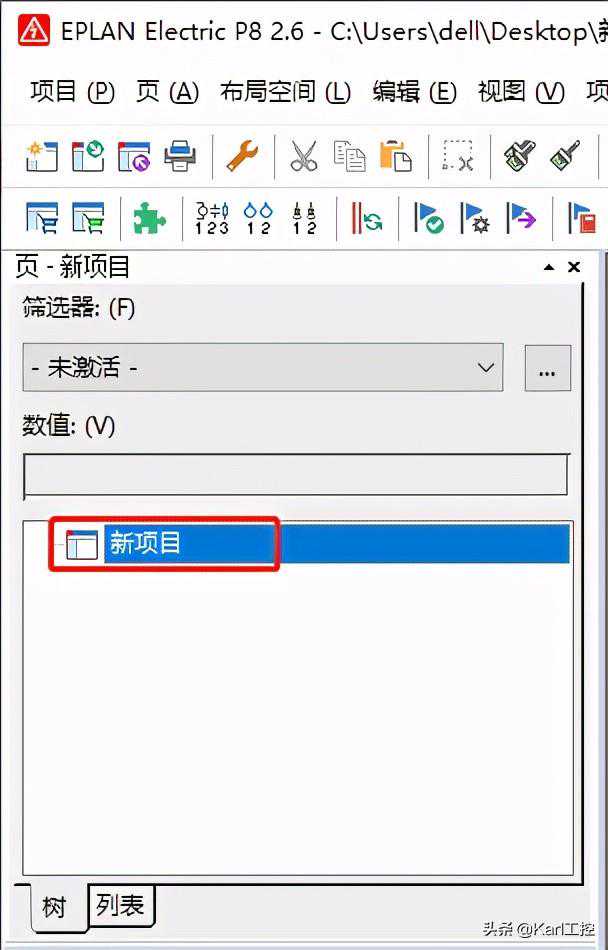

这样就建立了一个名称为【新项目】的项目

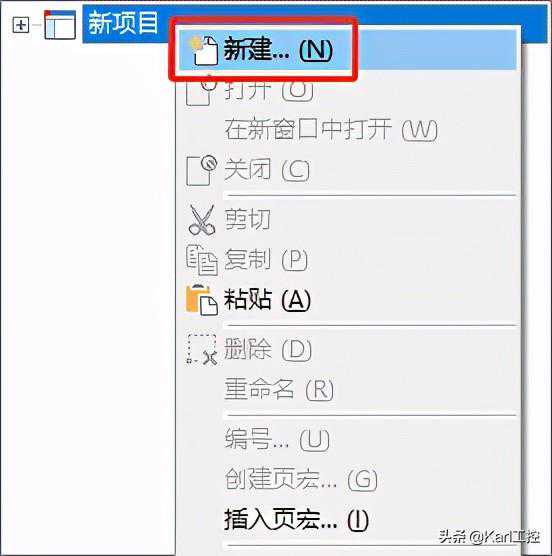

2.给新建的项目添加页

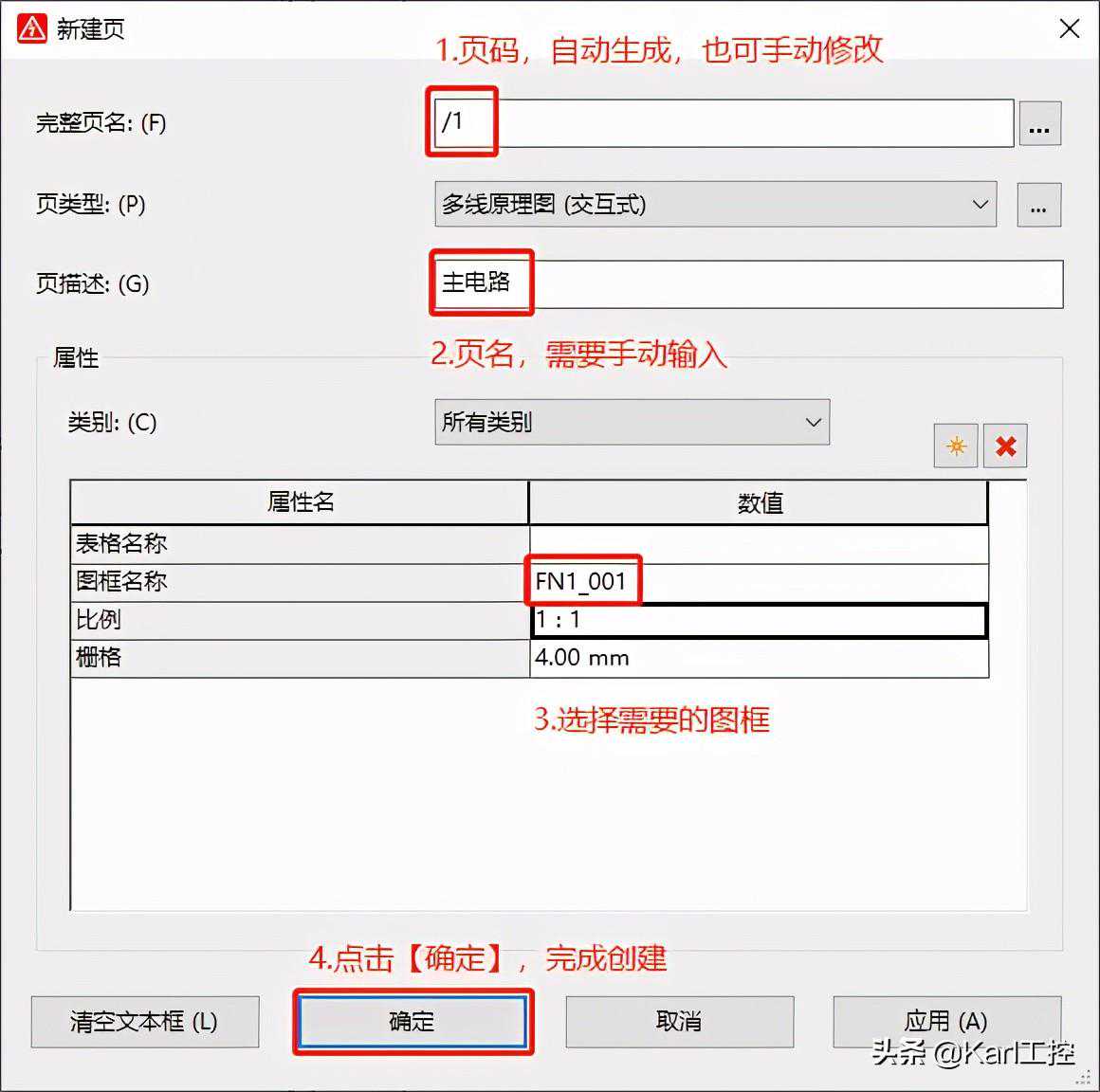

2.2填写页属性，图框【FN1_001】是系统自带的，我们也可以选择自己创建的图框

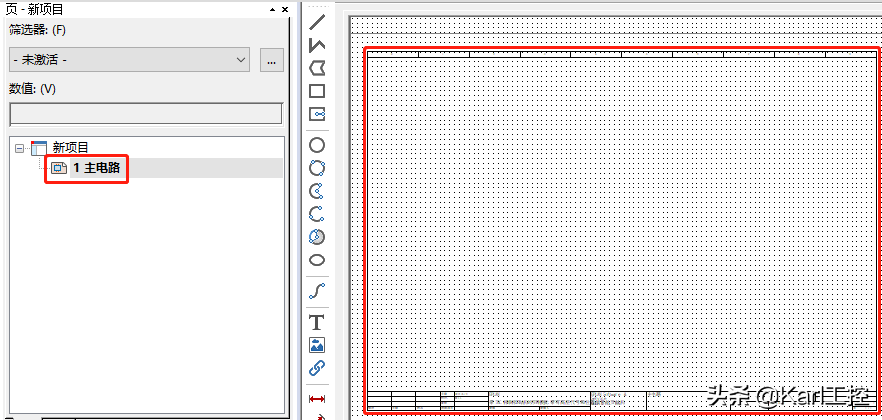

2.3创建完成

3.画一个断路器控制3相异步电动机的启停

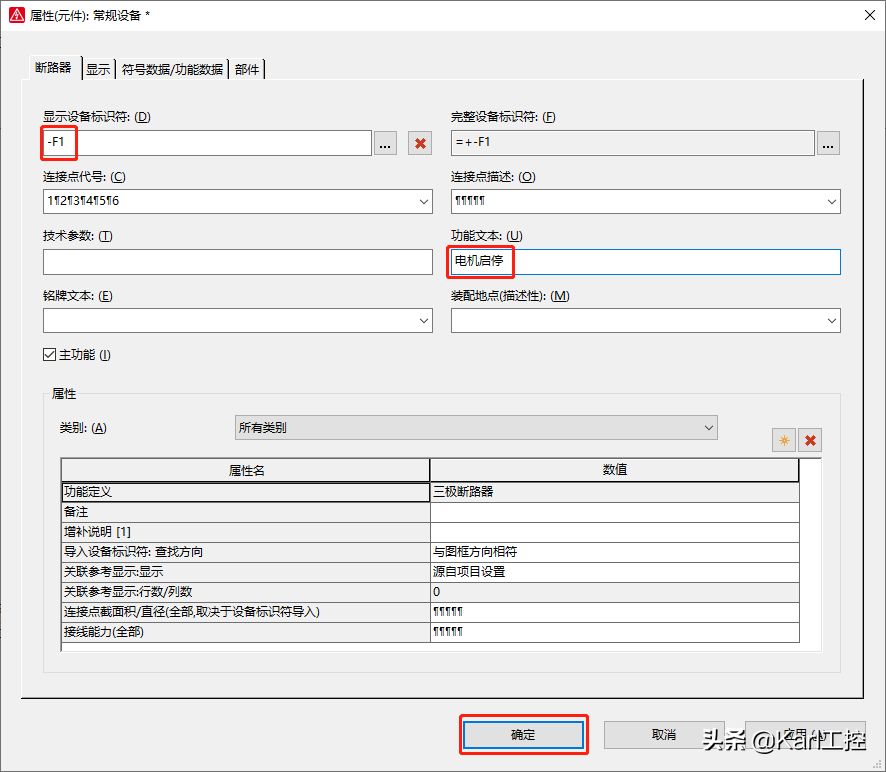

3.2放置一个3极断路器

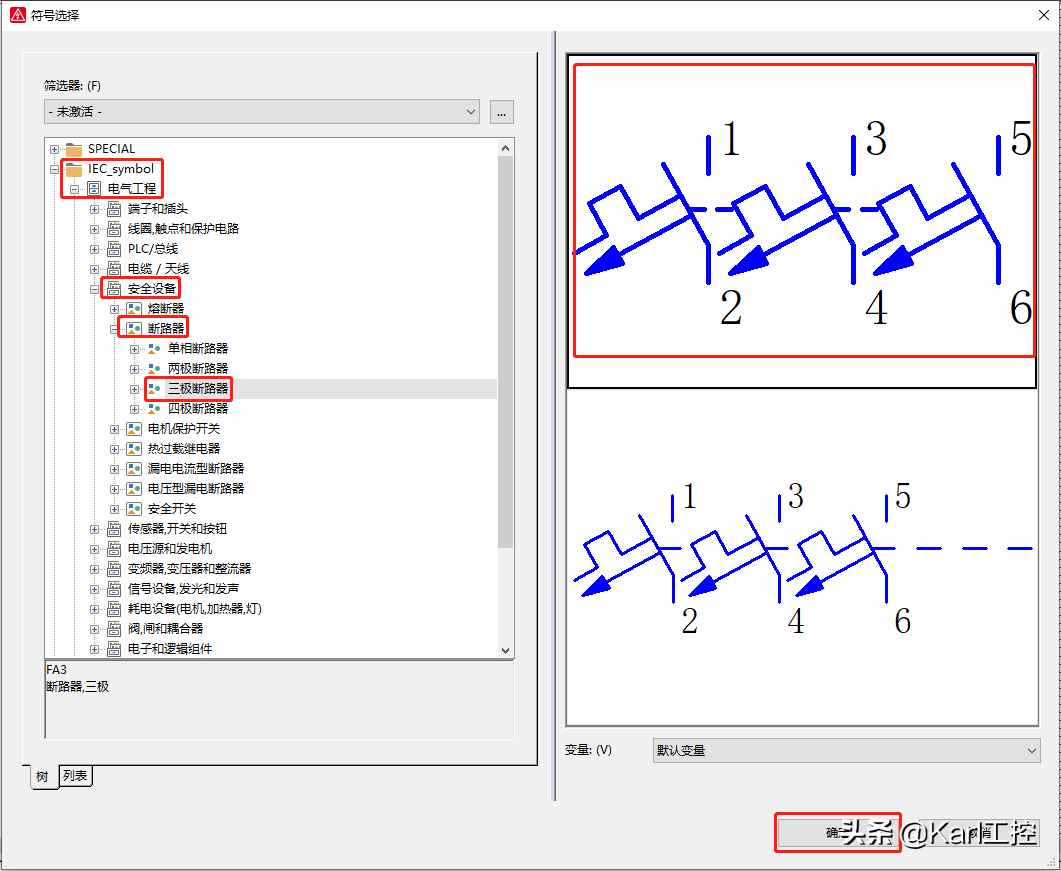

分别依次展开【IEC_Symbol】-【安全设备】-【断路器】-【三极断路器】，选择第一个图标

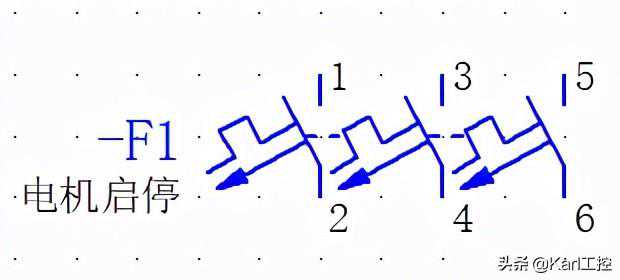

放置成功

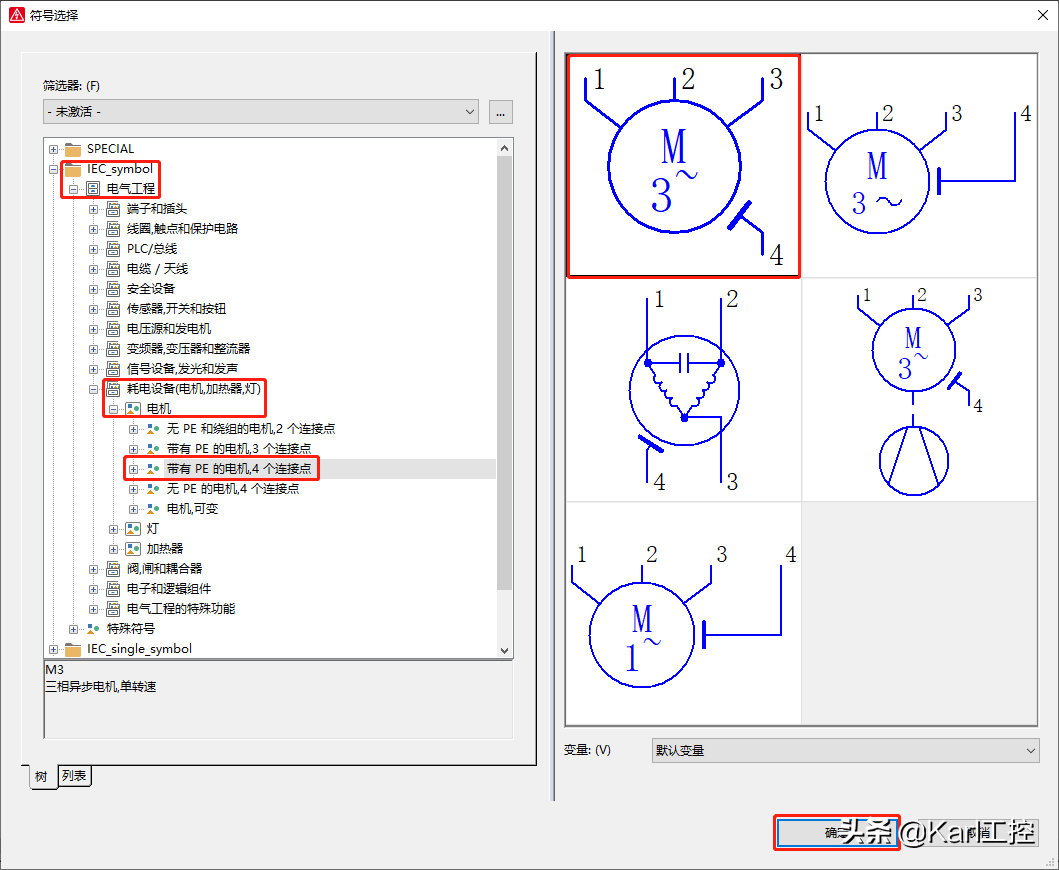

3.3放置一个3相异步电动机

步骤与断路器的放置方法一样，这里不再赘述

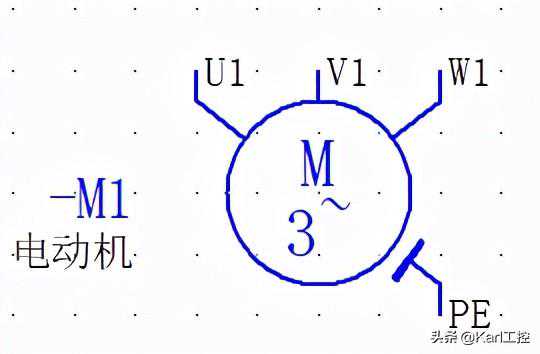

放置成功

3.4断路器与电机的连线

由于EPLAN是自动连线的，所以在软件中我们找不到画导线的工具，只需要将两个元件对齐即可

如果你发现对齐也无法自动连线，请确认【捕捉到珊格】是否打开

3.5标注线号

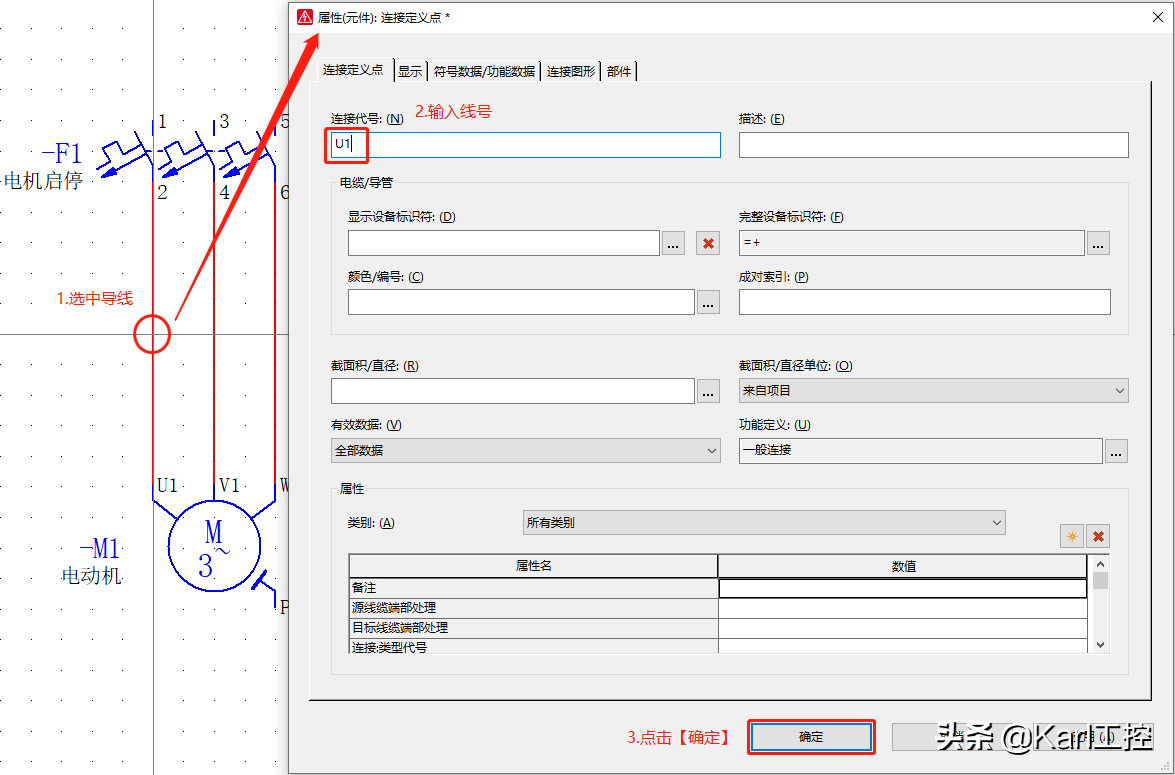

双击这个点做如下的设置

这是可以发现线号显示出来了

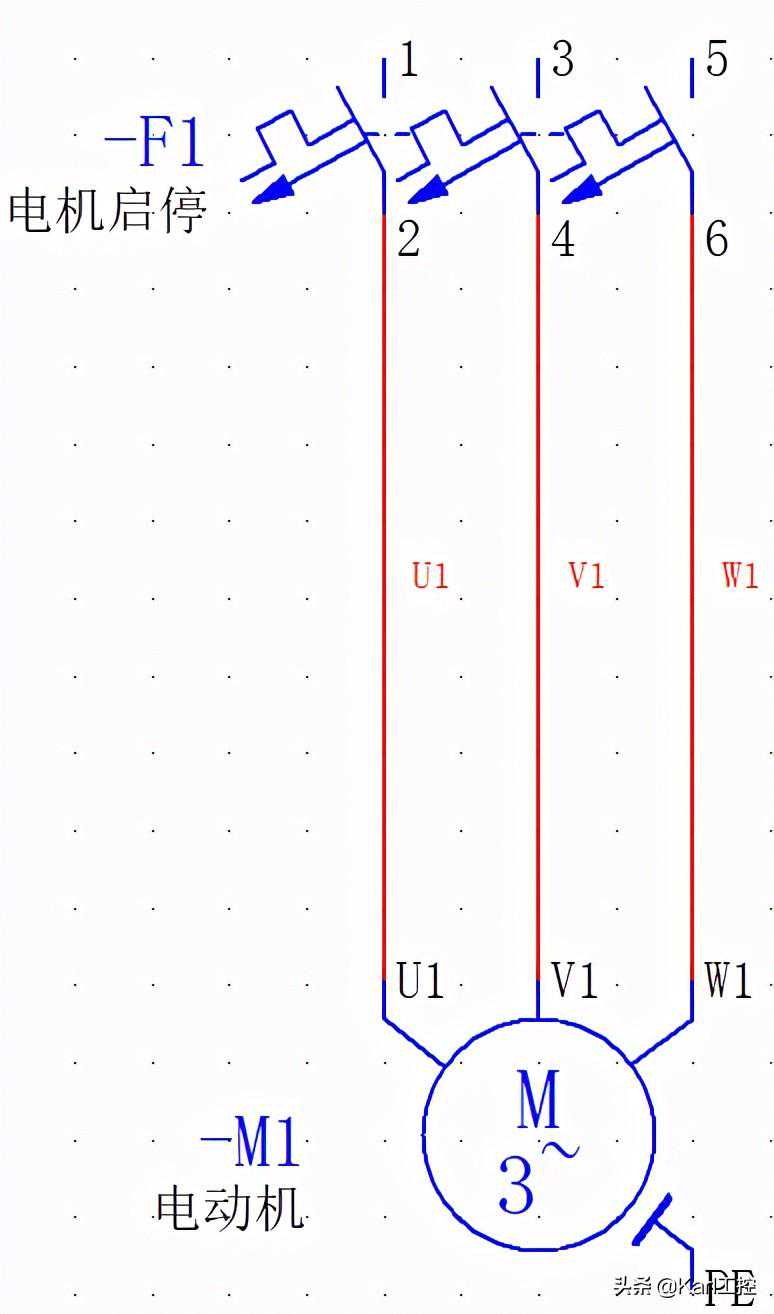

直接复制这个线号，将其粘贴到另外两个导线上，双击修改线号即可

以上就是本篇的全部内容感谢大家的观看，谢谢！
