DAServer设置之ModbusTCP设置

以MOXAE1240为例。E1240是采用Modbus/TCP通信方式的设备，E1240需要设置以太网通信参数（本例为10.10.9.23）和Modbus功能码（本例为04功能码）。

步骤1：打开Wonderware驱动包中SC文件夹，安装里边的DASMBTCP文件夹内的执行文件建立ModbusTCP通信通道。

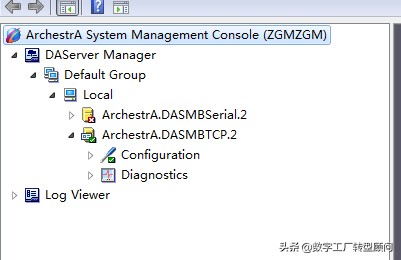

安装完毕

步骤2：建立通信设备：在configuration上右键添加TCPIP_PORT对象，通信端口参数默认

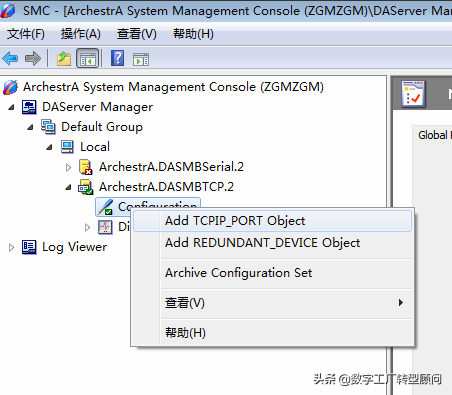

新增TCPIP端口对象

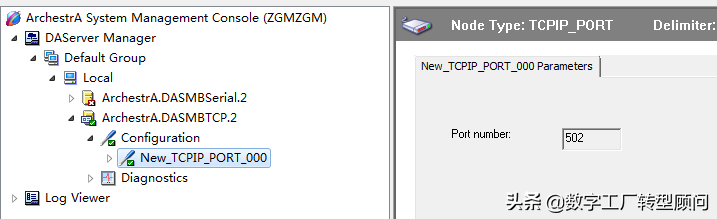

默认通信端口502

步骤3：建立ModbusBridge方式：在TCPIP对象上右键--添加ModbusBridge对象---设置ModbusBridge通信参数

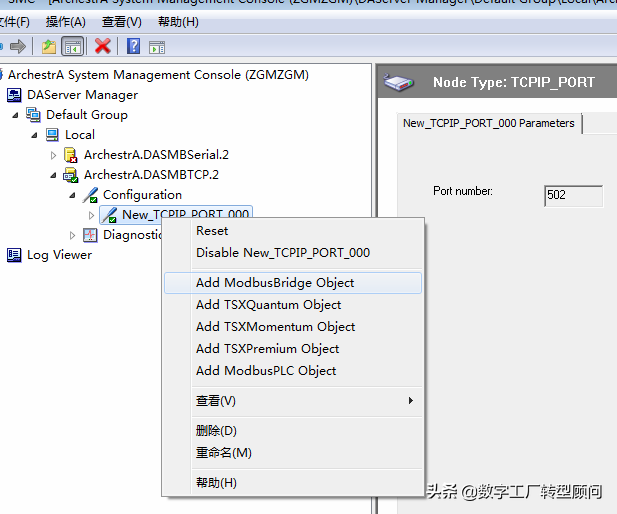

新建Modbus通信桥对象

Modbus通信桥参数设置：Bridge类型为ModbusBridge，Networkaddress为E1240的IP地址：10.10.9.23，其他默

步骤4：建立ModbusPLC对象：在Modbus桥对象上右键--添加ModbusPLC对象---设置ModbusPLC通信参数

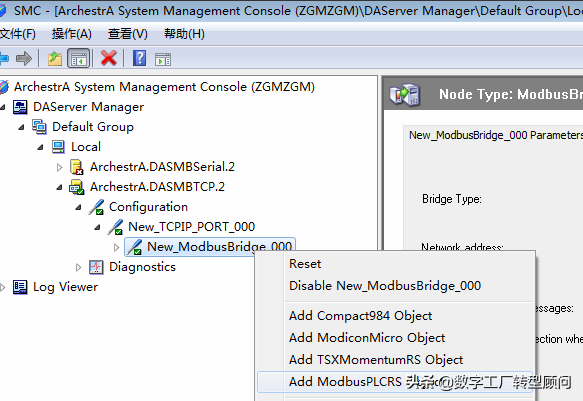

新建ModbusPLC对象

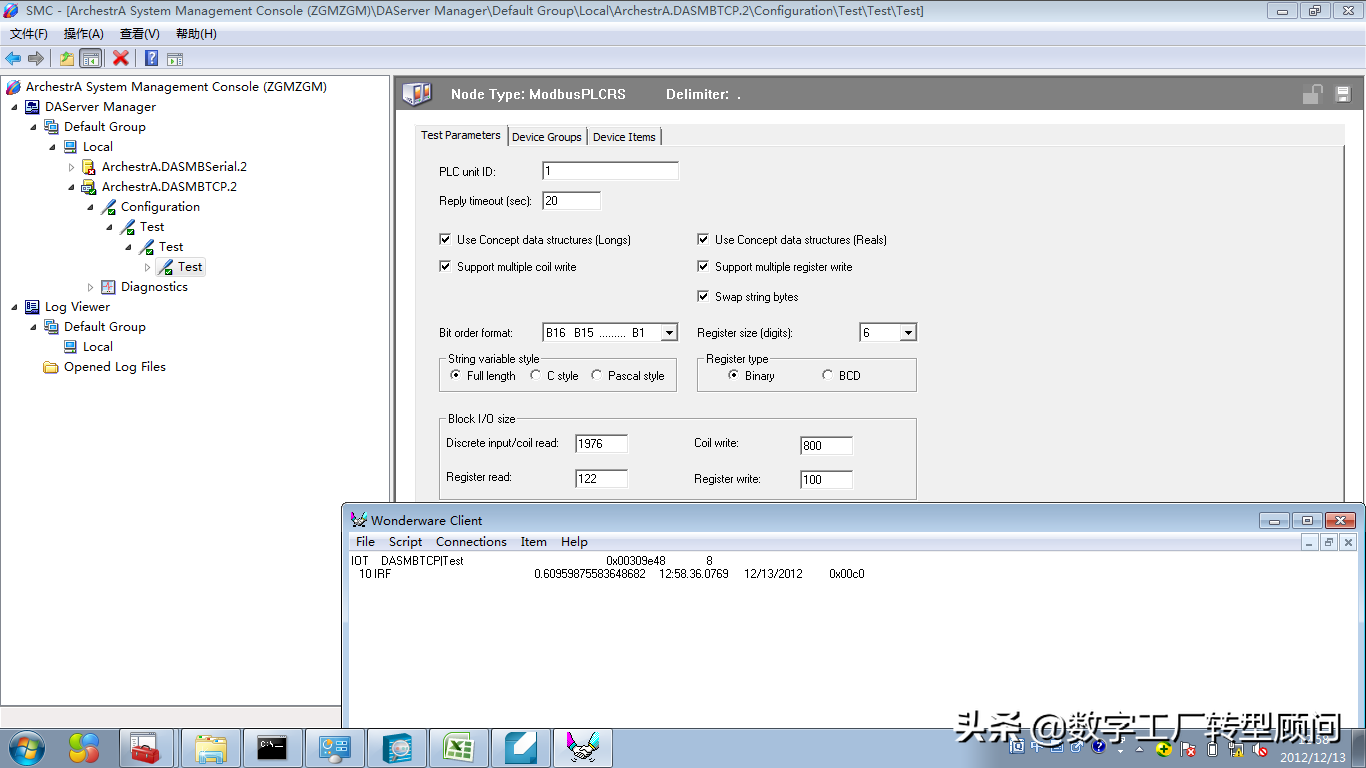

设置ModbusPLC对象参数：PLC单元ID默认设置为1，“32位数据分布”必须选择[FFH2FFH1FFH4FFH3]对应“BitOrderformat”选择[B16B15……B1]，“Registersize(digits)”选择[6]，其余默认。

步骤5：实际测试：在WWClient中新建通信通道，根据Modbus功能码建立Item，其中03功能码对应的item命名方式：偏移量+空格+HR+数据类型，诸如0HRF；04功能码对应item命名方式：偏移量+空格+IR+数据类型，数值存储于双字节内，WWClinet设置成首地址即可（类似于PLC），诸如0IRF、2IRF

WWClient测试
