三菱CCLINK-IE网络模块使用方法

随着工业自动化的发展，我们平常使用的产品越来越多，种类越来越丰富。这些都归功于工业自动化设备的功劳。现在工业自动化设备也越来越智能，工业4.0的成功运用。使工业现场的数据采集更加智能化，简单化以及高效化。本文介绍使用CC-LinkIE现场网络起始模块(以下简称为起始模块)的作用，性能规格，以及初次启动步骤、系统配置、参数设置、功能、故障排除等有关内容。

起始模块的作用

起始模块是指，用于将MELSEC-L系列的输入输出模块以及智能功能模块连接到CC-LinkIE现场网络中的模块。起始模块可以作为CC-LinkIE现场网络的智能设备站使用。

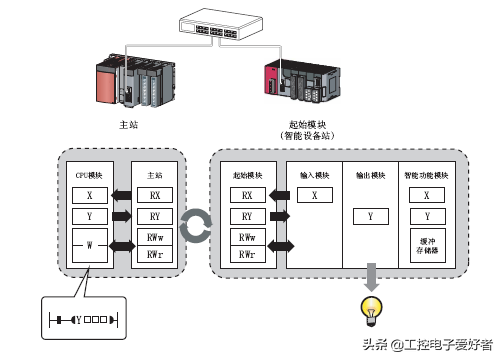

(1)循环传送

通过使用循环传送，可以将起始模块上安装的模块的输入输出像主站的输入输出那样使用。

例如，将主站的输出(Y)置为ON时，起始模块上安装的模块的输出(Y)将变为ON。

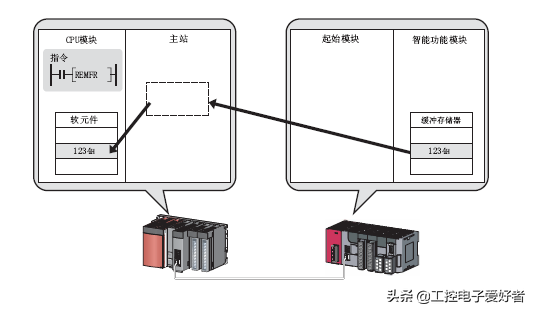

(2)瞬时传送

通过使用瞬时传送，可以从主站以及本地站对起始模块的软元件及智能功能模块的缓冲存储器进行直接访问。通过瞬时传送，与不同网络也可进行通信。对于从主站以及本地站至起始模块的请求，是通过专用指令进行。

(3)参数设置

起始模块的参数设置可以在GXWorks2的画面上进行。无需创建设置用的程序。

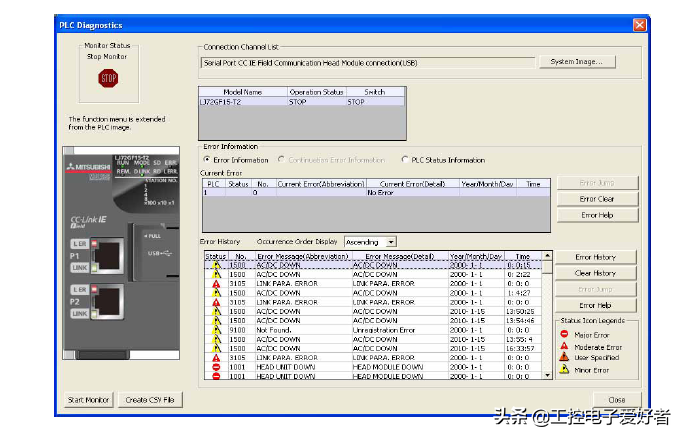

(4)诊断

通过GXWorks2，起始模块及安装的各模块的诊断可以变得简单。

性能规格

CC-LinkIE现场网络部分-

每个网络的最大链接点数

RWw8192点，16K字节

RWr8192点，16K字节

RX16384点，2K字节

RY16384点，2K字节

每站的最大链接点数

RWw1024点，2K字节

RWr1024点，2K字节

RX2048点，256字节

RY2048点，256字节

站号1～120

网络～239

通信方式令牌传递方式

以太网部分-

通信速度1Gbps

传送路径形式线型、星型

连接电缆

满足1000BASE-T标准的以太网电缆(类别5e以上，带屏蔽RJ-45)

初次启动步骤

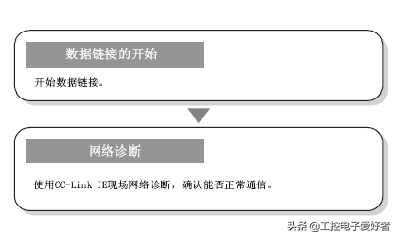

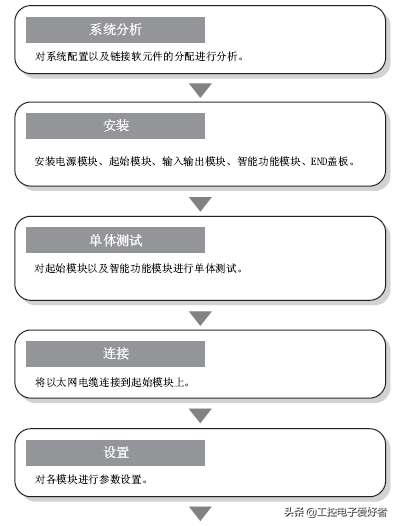

使用了新起始模块的系统的启动步骤如下图所示。

系统配置

使用了起始模块的系统的配置如下所示。在使用了起始模块的系统中，不能安MELSEC-L系列CPU模块。

(1)可安装的模块及可安装的模块数

(a)可安装的模块

起始模块上可以安装MELSEC-L系列的模块。

但是，存在有有使用限制的模块及不能使用的模块。

(b)可安装的模块数

可以安装合计最多10个输入输出模块、智能功能模块。*1*2

*1不包括电源模块、END盖板。

*2智能功能模块中，有的模块需要占用2个模块。所使用模块的手册中记载有占用模块数，在配置系统前应进行确认。

此外，对部分模块有安装模块数限制。有限制的模块型号及可安装的模块数如下所示。

(2)不能安装的模块

起始模块上，不能安装CPU模块以及下述模块。

(3)对应软件包

进行起始模块的设置以及诊断时，需要使用GXWorks2。

不能使用GXDeveloper。

(4)系统配置注意事项

(a)DC5V额定输出电流

系统配置时的总消耗电流不要超过电源模块的DC5V额定输出电流。

分类型号可安装的模块数

起始模块LJ72GF15-T2仅1个模块

CC-Link主站·本地站模块LJ61BT11最多4个模块

分类型号

RS-232适配器L6ADP-R2

显示模块L6DSPU

定位模块LD75D4,LD75P4

简易运动模块LD77MH4

软件版本

以后

参数设置

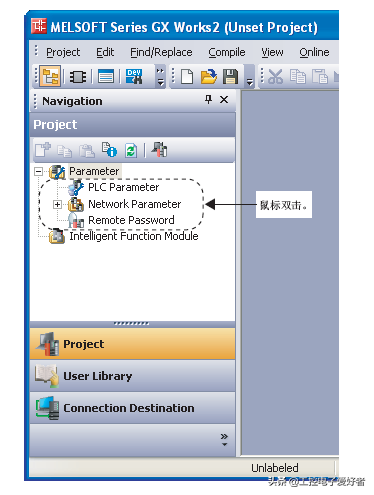

起始模块及起始模块上安装的模块的参数设置说明如下。通过下述操作可显示设置画面。

工程窗口[Parameter(参数)][PLCParameter(可编程控制器参数)]

网络参数

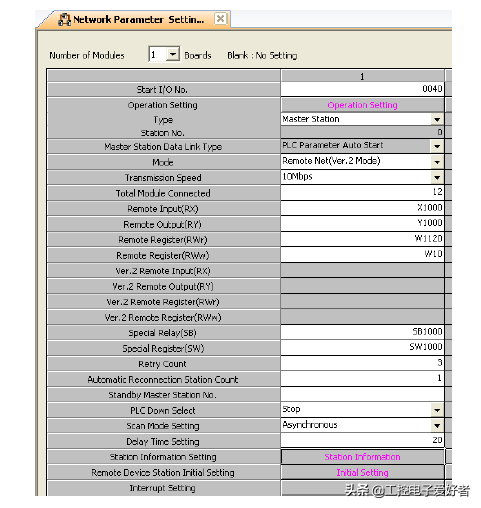

对起始模块上安装的CC-Link主站·本地站模块进行设置。工程窗口[Parameter(参数)][NetworkParameter(网络参数)][CC-Link]。

循环传送功能

起始模块的位软元件以及字软元件进行循环传送的方法进行说明。

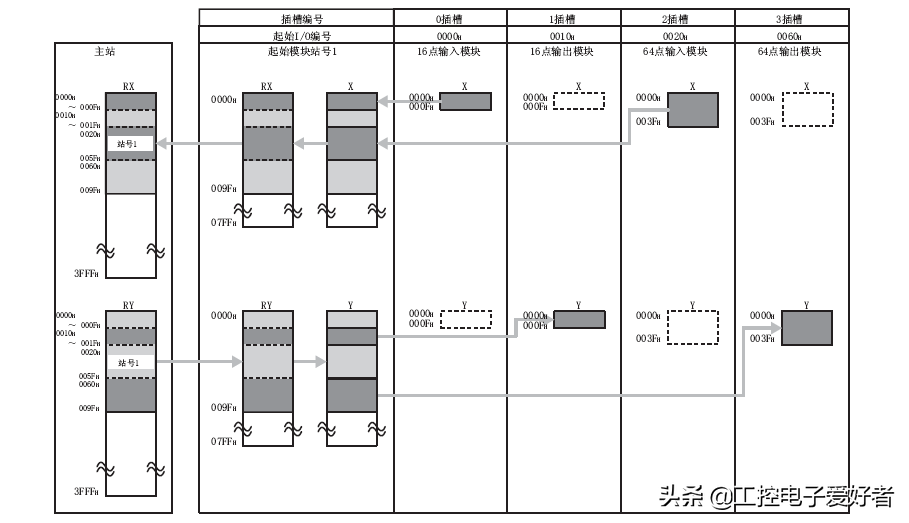

(1)数据的流向

以下对将位软元件的数据进行循环传送时的数据流向以及设置方法有关内容进行说明。

·从智能设备站向主站输入时

将起始模块上安装的各模块的输入(X)的数据，输出至主站的远程输入(RX)中。

·从主站向智能设备站输出时

将主站的远程输出(RY)的数据，输出至起始模块上安装的各模块的输出(Y)中。

(2)设置方法

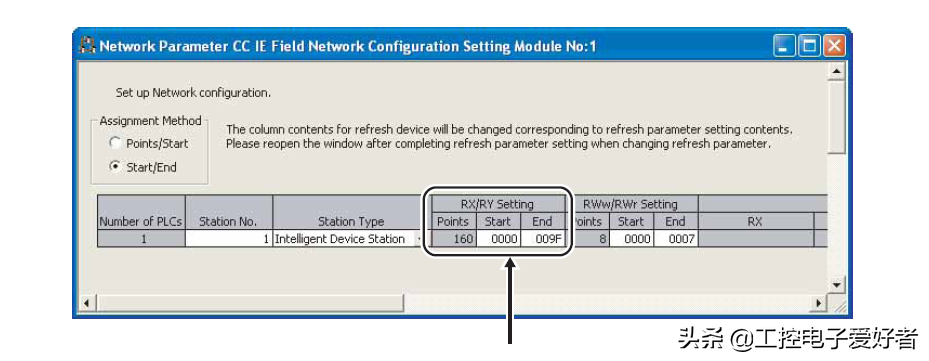

在主站的网络配置设置中，将起始模块上安装的各模块的输入输出(X/Y)的合计点数以16点单位进行设置。前页的图的情况下，将"0000"～"009F"设置到"RX/RYSetting(RX/RY设置)"中。

故障排除

应确认电源模块的POWERLED是否亮灯。熄灯的情况下，应进行CPU模块的故障排除。

以下对确定异常原因进行处理的步骤进行说明。

异常原因的特定及处理是通过GXWorks2进行。将GXWorks2与主站相连接时，可以对整个网络的状态进行确认。但是，由于电缆断线等无法确认起始模块的状态的情况下，将GXWorks2与起始模块进行直接连接。

下面对GXWorks2与起始模块直接连接时的故障排除步骤有关内容进行说明。

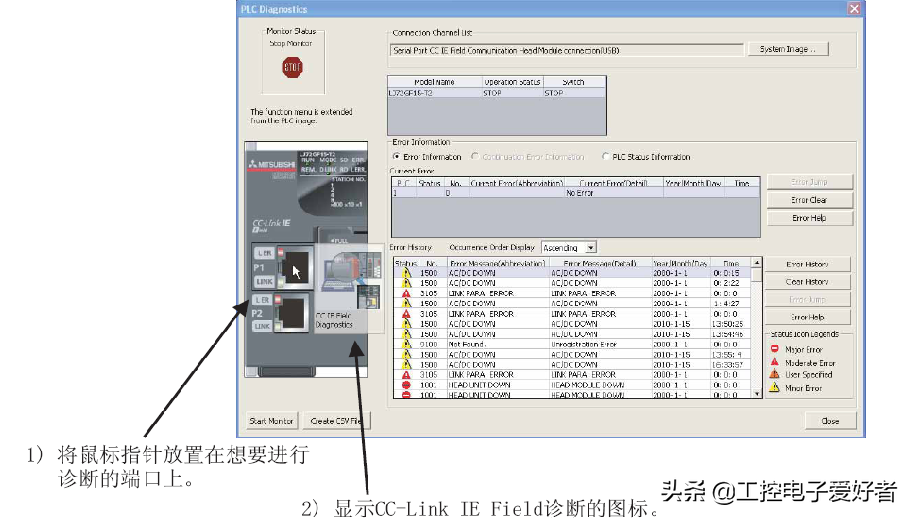

1.将GXWorks2与起始模块相连接，显示"SystemMonitor(系统监视)"画面。

[Diagnostics(诊断)][SystemMonitor(系统监视)]

2.选择发生了异常的模块。

以上就给大家说到这里了，后面还会持续介绍其他的控制器的使用方法。
