干货！威纶通TK6070IP与三菱PLC+2台台达变频器通讯案例！

威纶通TK6070IP与三菱PLC+2台台达变频器通讯案例：一台威纶屏TK6070IP+1个FX三菱PLC+2台台达变频器

一、方案说明：

1,通过COM1口RS232与三菱FX系列plc建立连接

2，通过COM2口RS485与2台达VFD变频器建立连接由于TK6070IP与变频器采用

MODBUS–RTU理论上可接255个从站，实际应用中可接12个从站

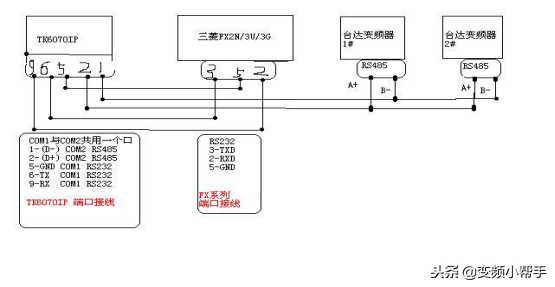

网络通讯拓扑结构如下图

二、参数设置

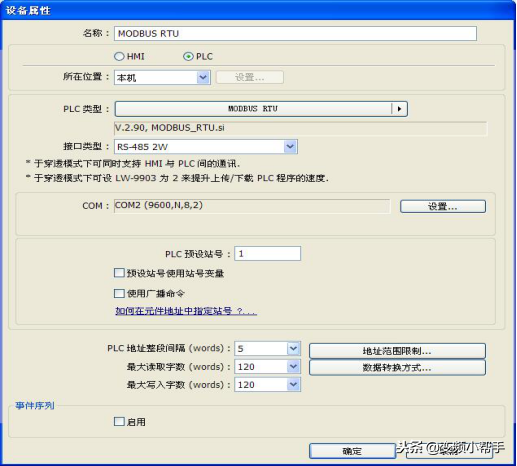

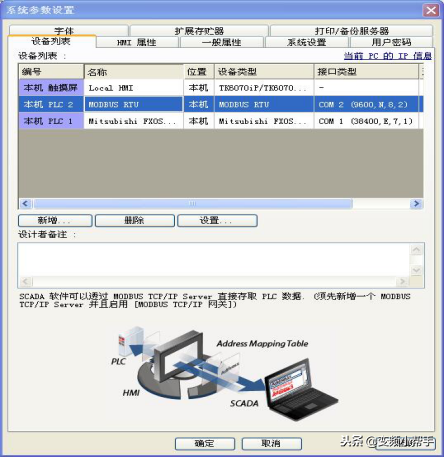

1、触摸屏与变频器通讯参数设置：MODBUSRTU格式、9600,N,8,2

如下图

2、触摸屏与三菱plc设置：RS23238400,E,7,1

如下图

三、程序

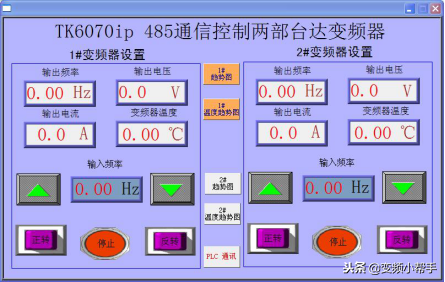

1）基础页面

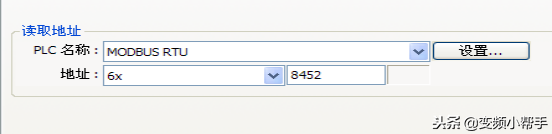

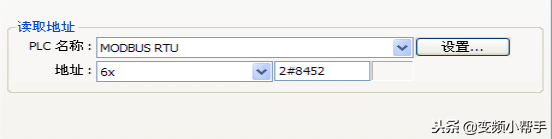

输出频率：1变频器读取指令6X-2命令前加2#后面不再赘述）

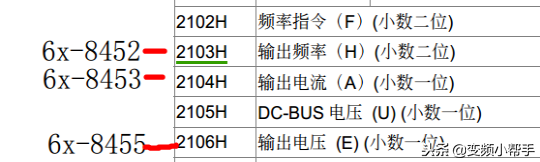

输出电压地址；6X-8455

输出频率地址；6x-8452

输出电流地址；6X-8453

变频器温度；6x-8462

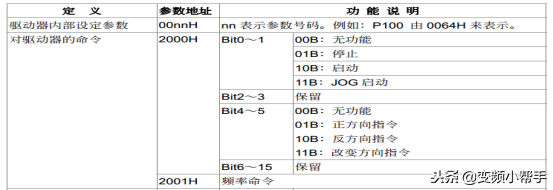

正转地址；6x-8193数值18

返转地址；6x-8193数值34

停止地址；6x-8193数值1

2）趋势图：

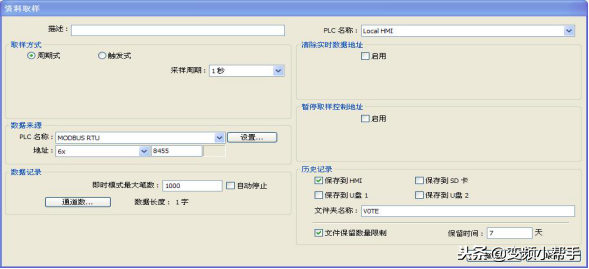

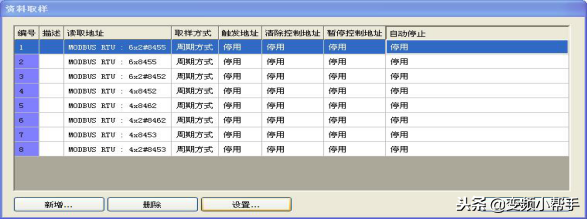

1、资料取样见下图

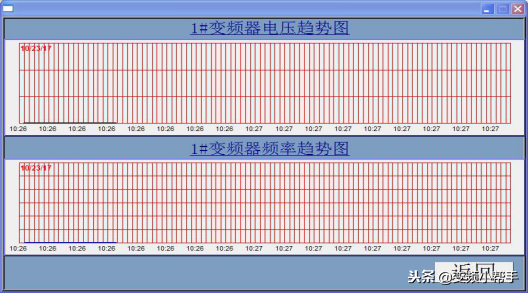

2、建立趋势图

注意：调整通道数值否则趋势图无法正常显示

�

3）PLC与变频器通讯

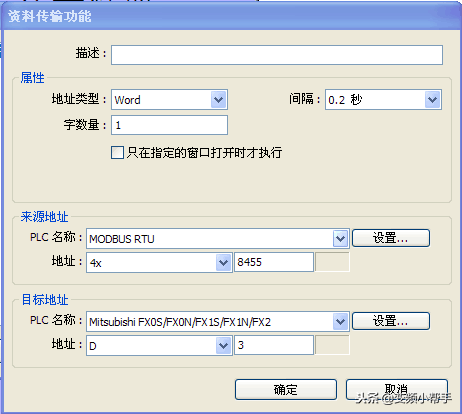

触摸屏通过（定时资料传输）实现PLC与各变频器数据交换

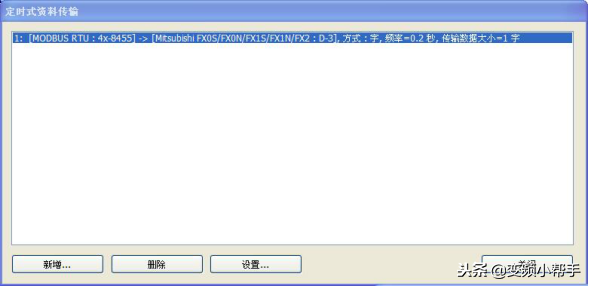

1、先建立定时资料传输

4）PLC控制页面

具体程序见下图

注：梯形图通讯设置38400,E,7,1

四、变频器参数设置

P00=3p01=3p88=根据站号设置p89=1P92=3���
