西门子STEP7如何使用OB块之OB1程序循环组织块的使用

一、常用组织块的简要说明：

何为组织块呢？

组织块(OB)是指CPU的操作系统与用户程序之间的接口。OB用于执行特定的程序段：

•启动CPU时

•在循环或定时执行过程中

•出错时

•发生硬件中断时。

组织块按照已分配的优先级来执行。

STEP7中常用的组织块：

1、程序循环组织块：OB1

2、时间中断组织块(OB10到OB17)

3、延时中断组织块(OB20至OB23)

4、周期性/循环中断组织块(OB30至OB38)

5、硬件中断组织块(OB40至OB47)

6、诊断中断组织块(OB82)

7、机架故障组织块(OB86)

8、启动组织块(OB100、OB101和OB102)

当然了这里并没有罗列所有的组织块，这里仅仅对常用的组织块进行举例讲解，对于其他的组织块大家可以去官网找手册查看对应的使用说明。

1、程序循环组织块OB1，

S7CPU的操作系统定期执行OB1。执行OB1后，操作系统将再次启动它。完成启动后，将启动OB1的循环执行。可调用OB1中的其它功能块(FB、SFB)或功能(FC、SFC)。

这里要说明的就是OB1在所有的OB中的优先级是最低的，换句话说就是除了OB90（后台组织块）的其他所有组织块均可以中断OB1的执行。

1.1那么什么事件可以让操作系统调用OB1呢？

•完成启动。

•已完成OB1的执行(上一循环)。

执行OB1后，操作系统发送全局数据。重新启动OB1之前，操作系统会将过程映像输出表写入输出模块中、更新过程映像输入表以及接收CPU的任何全局数据。

S7监视最大的扫描时间，并确保最大的响应时间。最大扫描时间的值预置为150ms。用户可设置一个新值，也可在用户程序中的任意位置使用SFC43"RE_TRIGR"来重新启动时间监视。如果用户程序超出了OB1的最大周期，则操作系统将调用OB80(时间错误OB)；如果OB80没有编程，则CPU将转为STOP模式。

除了监视最大扫描时间外，还可以保证最小扫描时间。操作系统将延迟启动新循环(将过程映像输出表写入输出模块中)，直至达到最小扫描时间为止。

1.2下面举例来说明

1.2.1首先硬件组态

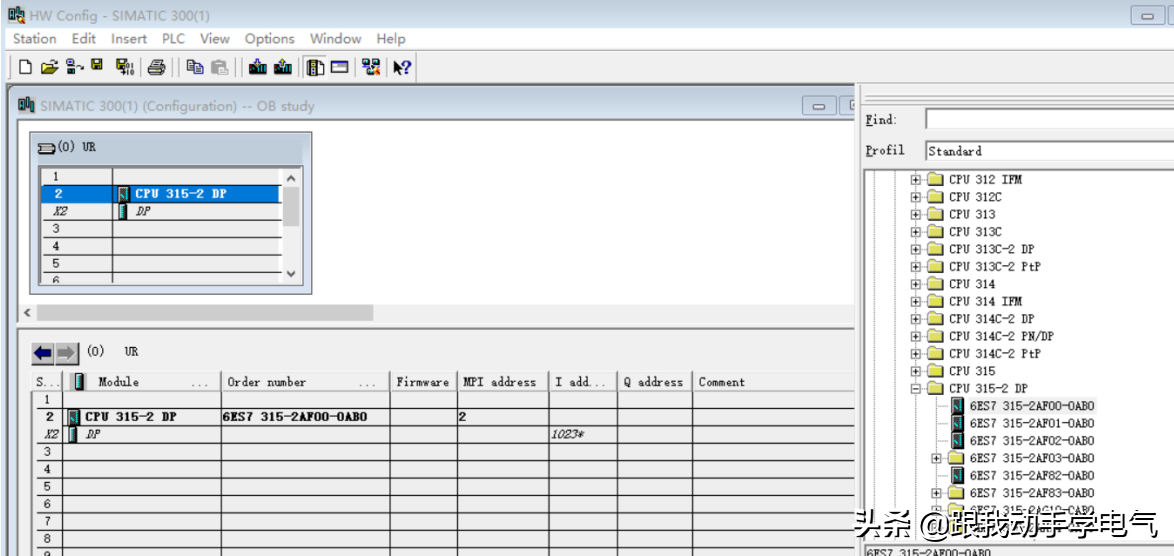

新建一个项目（我这里名为OBstudy），在项目中插入300站，然后插入315-2DP的CPU，保存编译。如下图所示

1.2.2OB1程序执行

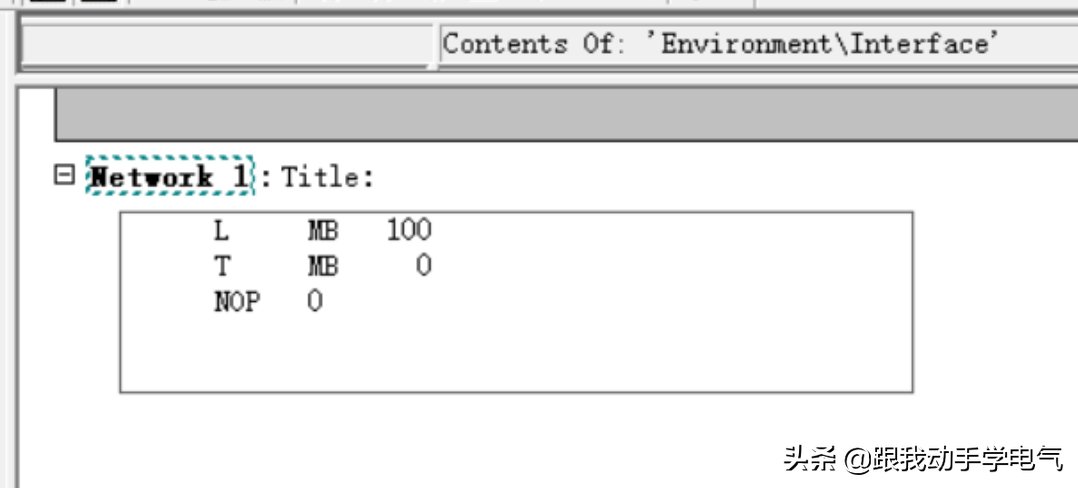

OB1的程序是循环执行的，可以在STEP7中监控程序的运行。打开OB1，并编写如下程序：

当然了可以通过视图转换成LAD。

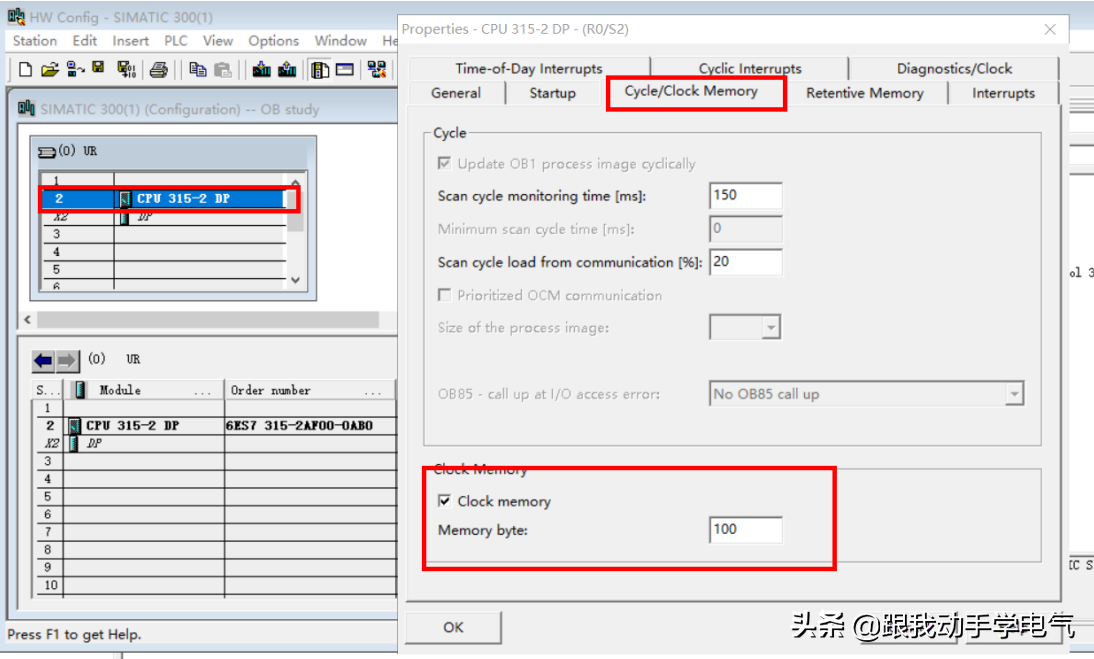

然后将程序下载到CPU中。这里将MB100设置为时钟存储器，设置方法如下图所示：

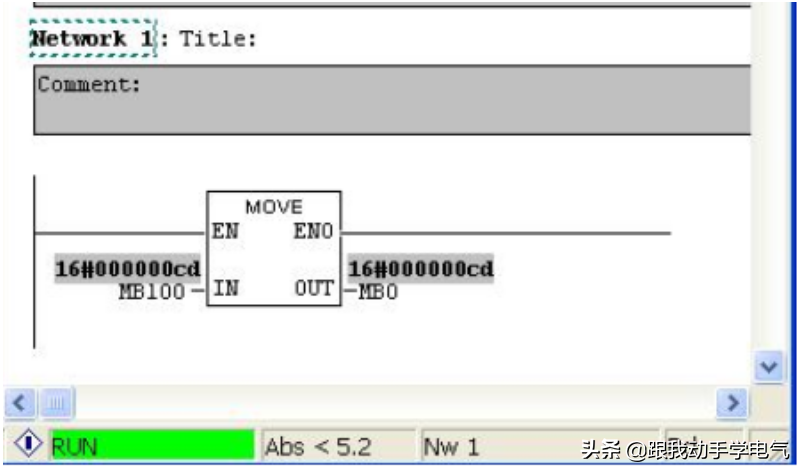

STEP7时时监控画面如下：
