三菱PLC中必须掌握的常用块操作指令

三菱FXPLC中相关数据操作如下：

FMOV(一对多数据传送)

举例说明：FMOVK100D250K10；将K100整数值传递给D250起始的连续10位寄存器中，指令执行完成后，D250,D251..D259中都为K100；

BMOV(多对多数据传送)

举例说明：BMOVD300D320K10；将D300开始的连续10位数据传送给D320开始的连续10位寄存器中，指令执行完成后，D320中存放D300中的数据，D321中存放D301中的数据。。以此类推。

BRST（数据成批复位，操作对象可以是位寄存器操作也可以是数据寄存器）

举例说明：ZRSTD350D360；将D350开始到D360为结束的寄存器内容复位清零；指令执行完成后，D350,D351,中的值均为0；

ZRSTM150M160；将M150开始的位寄存器到M160结束的连续寄存器的值清零，指令执行结束后，M150，M151,..M160中的值均为0；

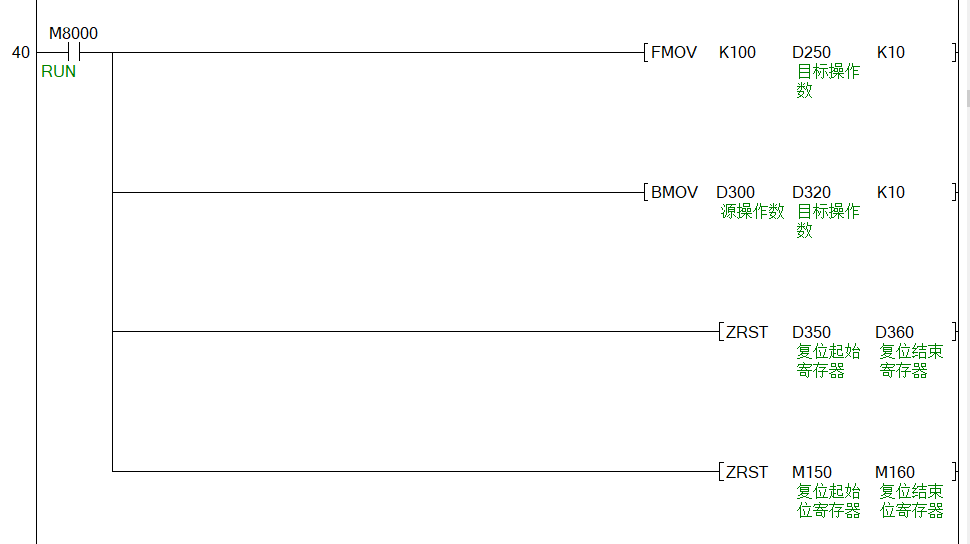

在三菱PLC的梯形图编程中表示如下：

三菱PLC中梯形图编程程序
