SolidWorks零件方程式与全局变量，齿轮箱体实例分享

1、方程式与全局变量

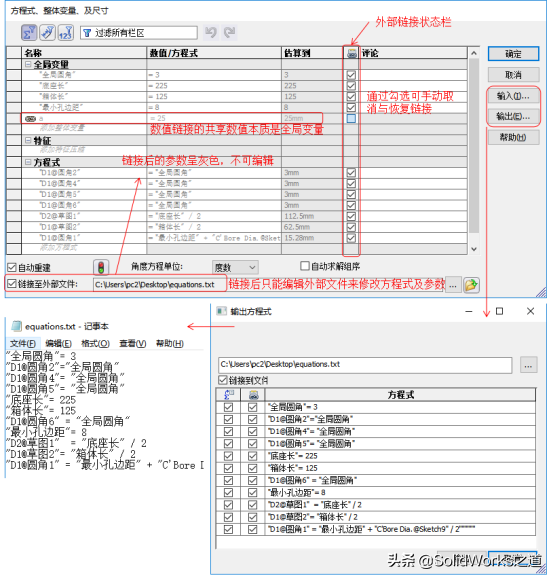

当模型中的几个尺寸始终相等时，我们可以用全局变量来将其进行关联。

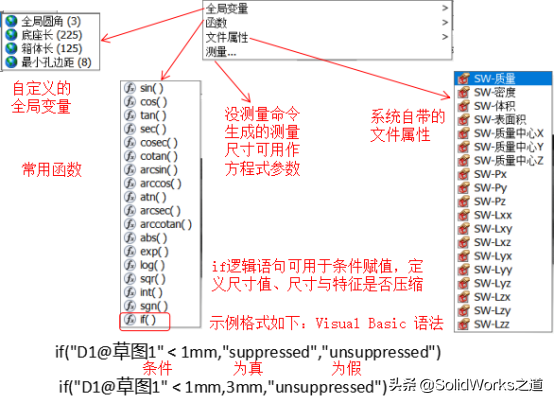

当模型中一些参数间满足固定的数学关系（含逻辑关系）时，我们可使用全局变量和数学函数定义尺寸间的数学关系。

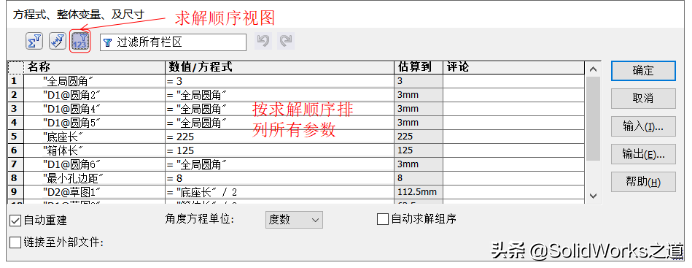

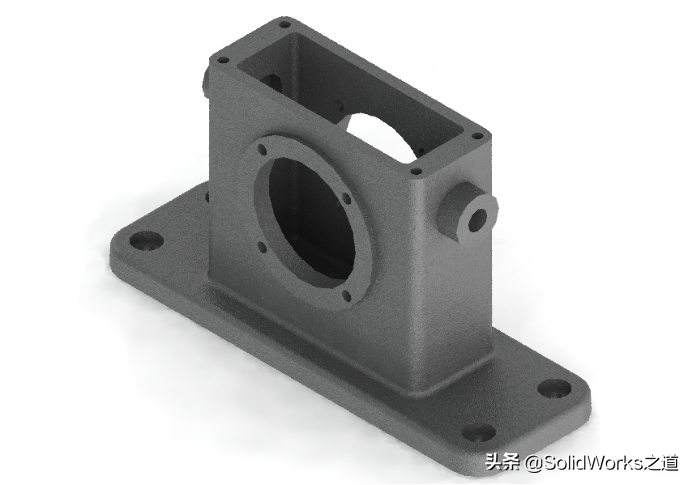

本文将结合下图的箱体实例，对零件中的方程式与全局变量的相关知识点进行分享。

2、实例操作

步骤1创建全局变量

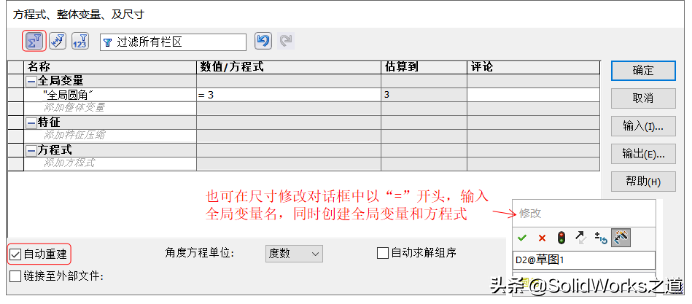

打开零件【方程式与全局变量_13ed】，单击【工具】/【方程式】，打开【方程式、整体变量、尺寸】对话框，单击【方程式视图】符号，单击“添加整体变量”输入“全局圆角”，数值为3，勾选【自动重建】如下图所示，单击【确定】。

步骤2创建圆角方程式

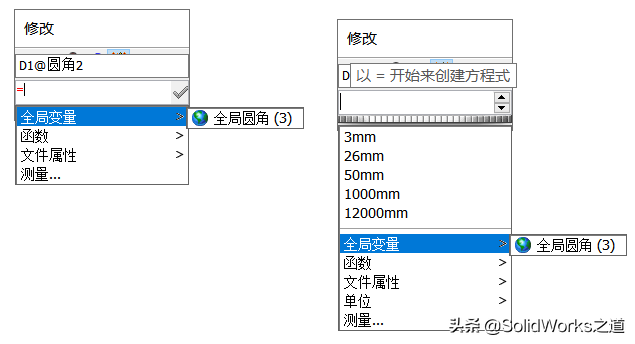

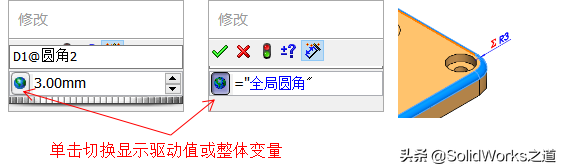

双击【圆角2】特征，然后双击显示的半径尺寸R3，在尺寸修改框中直接输入“=”或清除内容，选择“全局变量全局圆角（3）”，如下图所示。回车或【√】，如下图所示，单击【√】确认修改尺寸。

重复上述步骤，为【圆角4】、【圆角5】、【圆角6】指定全局变量。

步骤3创建箱体长宽全局变量

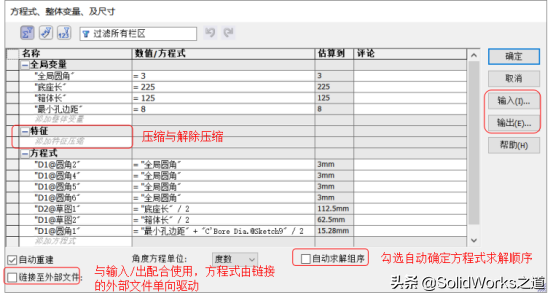

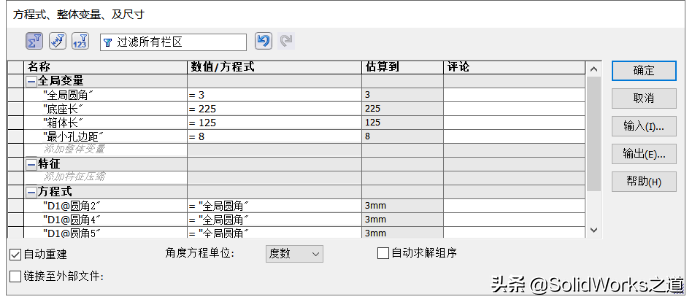

在特征树中右键单击【方程式】/【Equations】选择【管理方程式】，在对话框中依次创建全局变量“底座长”、“箱体长”、“最小孔边距”，数值分别为225、125和8，如下图所示。

步骤4添加其余方程式

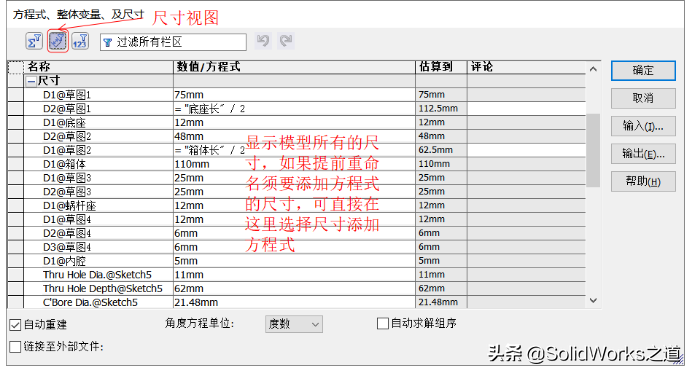

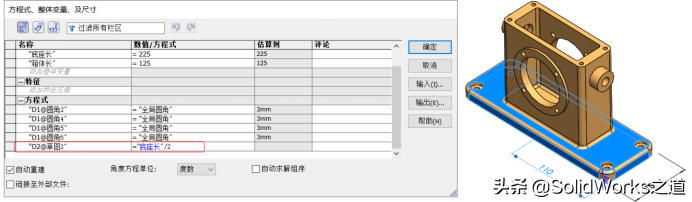

在【方程式、整体变量及尺寸】对话框中，单击“添加方程式”，双击【底座】特征，选择尺寸110，数值框中选择全局变量“底座长”，后面再输入“/2”，如下图所示。

重复上述步骤，添加箱体长度的方程式，如下图所示。

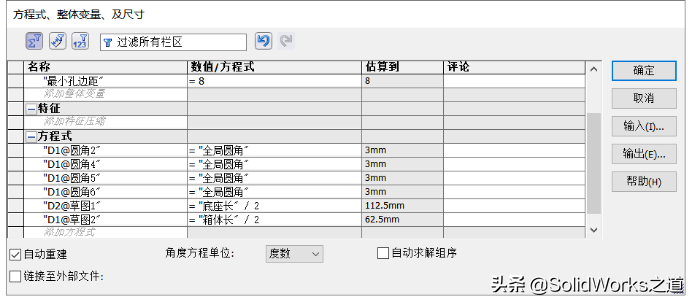

继续添加最小孔边距方程式，单击“添加方程式”，双击【圆角1】，选择尺寸R12，数值框自动弹出下拉选项，选择全局变量“最小孔边距”，接着在后面输入“+”，然后双击“M6六角螺栓沉头孔”，选择直径尺寸14.55，接着输入“/2”，如下图所示。

单击【确定】完成方程式创建。

—————————————————————————————————————

补充说明

实例文件源：s/1Z5bwKHroLnl1Xw7blBYfLA8d4j
