触摸屏与变频器直接MODBUS通信，你会吗？一个案例充分理解！

MODBUS通信在实际的工业现场应用非常广泛，常用于PLC和PLC、变频器、仪表等第三方设备进行数据的交换和监控等。

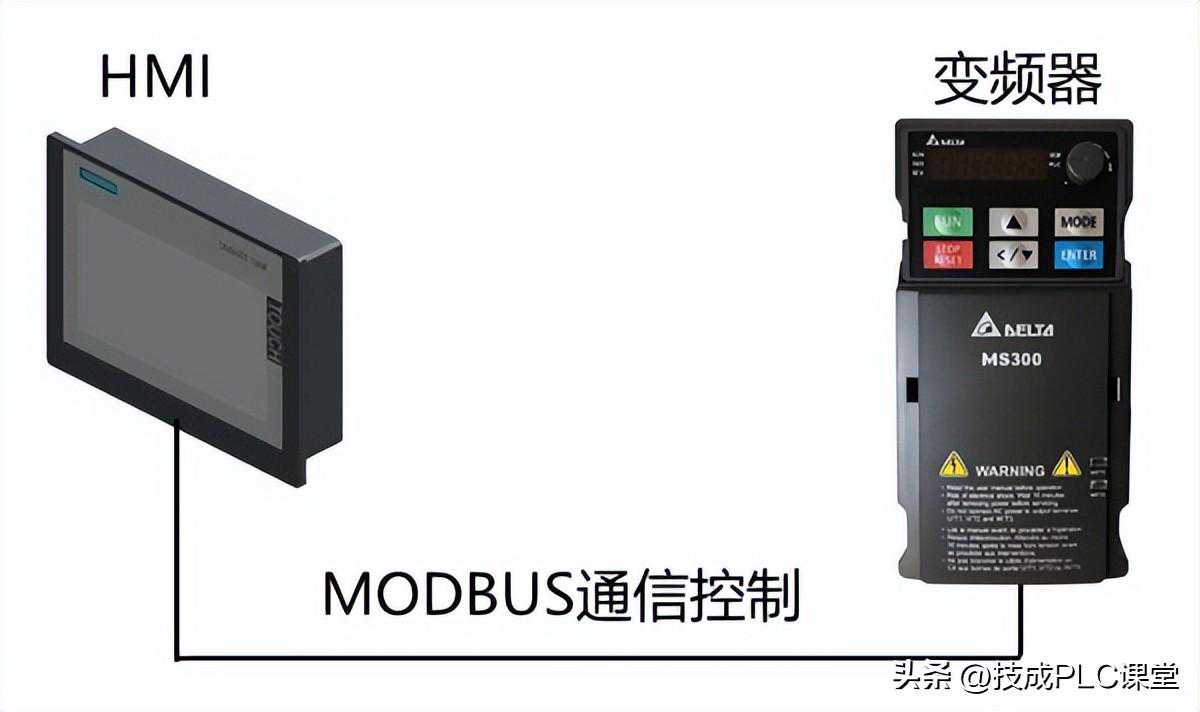

下面通过一个案例充分理解MODBUS的应用，具体控制要求是HMI和变频器通过MODBUS通信功能实现变频器正转，反转，停止和点动。在HMI上可设置变频器的运行频率，并读取显示变频器的输出频率，输出电压，输出电流等监控信息。

具体实施步骤可以分为：

接线说明：

本示例使用的西门子SMARTlinev3触摸屏，根据操作手册中的串口引脚说明3引脚为RS485信号负；如下图所示。

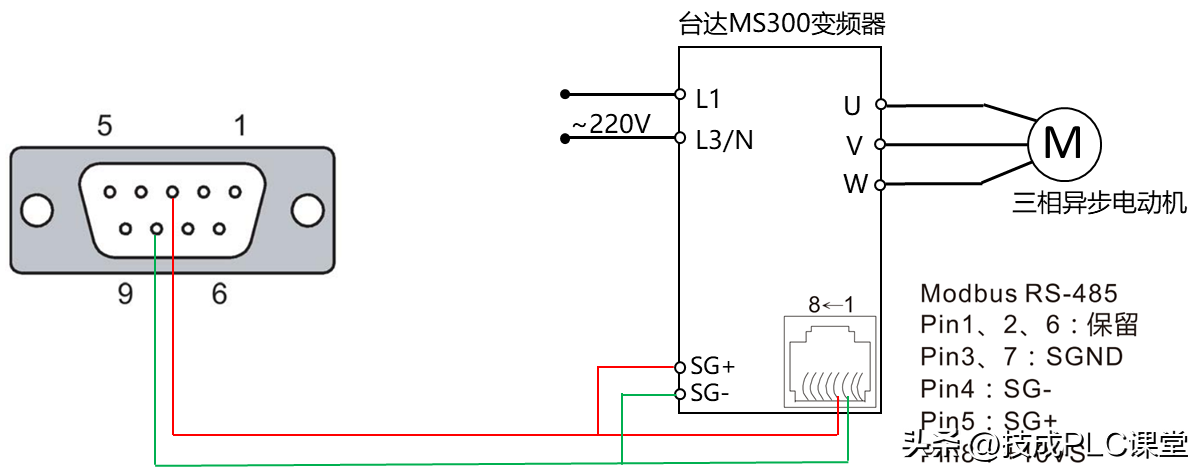

本示例使用的变频器为台达MS300系列，根据操作手册中的接线说明可使用RJ45网口中的4引脚作为RS485通信，也可以使用端子编号SG+/SG-；两种接线方式二选一即可，根据实际需要和硬件选择，具体接线如下图所示。

设置变频器参数

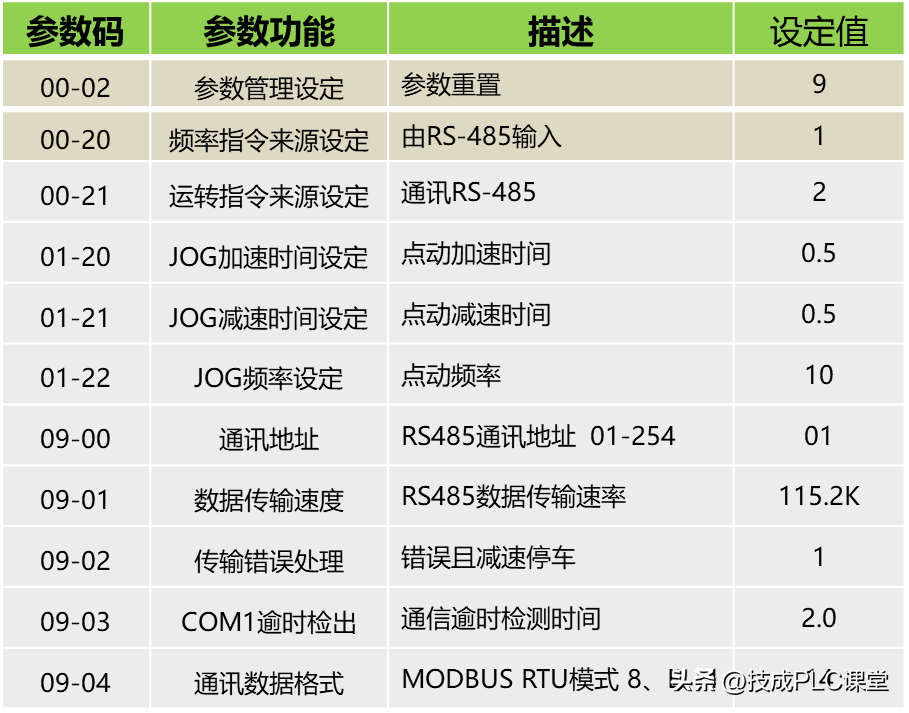

根据台达MS300系列变频器操作手册中的详细参数得知，需要使用MODBUS通信可设置以下参数，参考如下图所示。大家可自行翻阅手册各个参数的详细介绍。

通信参数地址

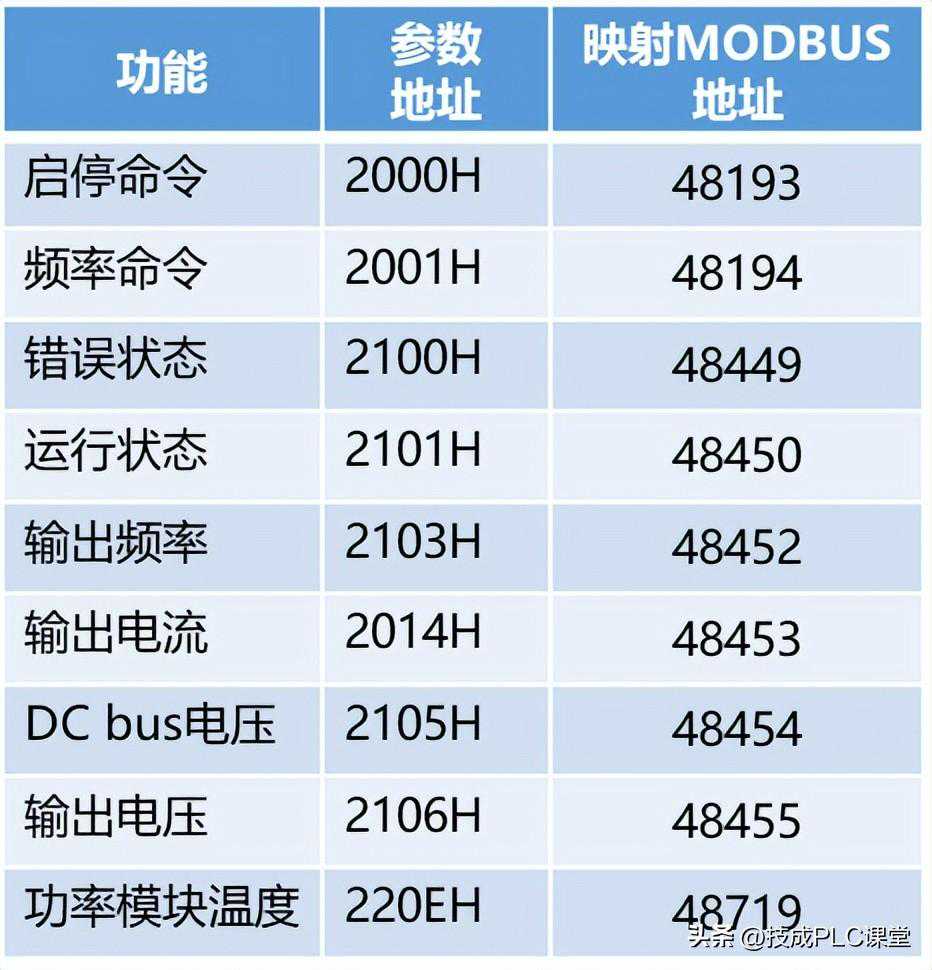

根据台达MS300系列变频器操作手册中的通讯协议的参数地址定义得知，需要使用MODBUS通信可选择以下参数地址，并且需要换算成MODBUS绝对地址才能正常使用；参考如下图所示。大家可自行翻阅手册各个参数地址的详细介绍。

建立连接并进行画面组态

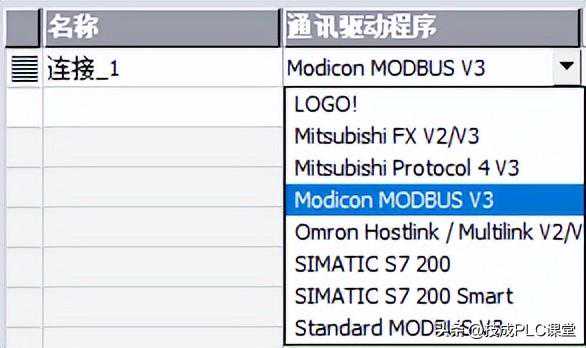

1、打开WinCCflexibleSMARTV4软件建立连接选择驱动程序，如下图所示。

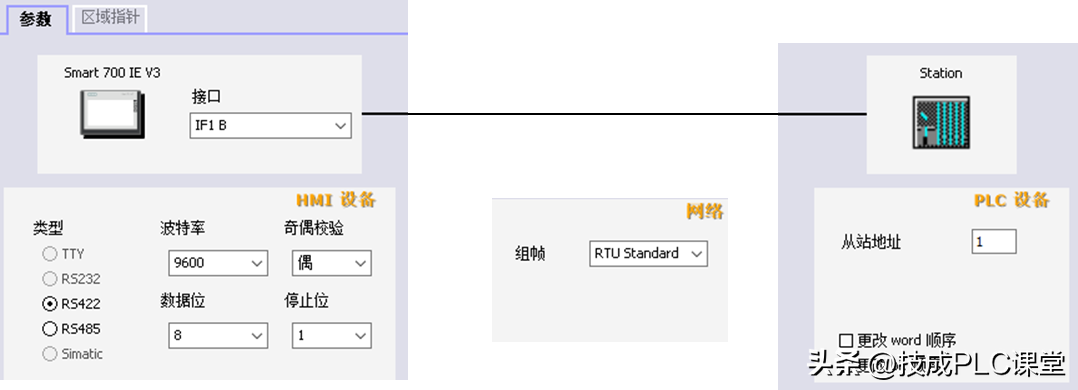

2、设置通信参数，需要特别注意的是，所设置的波特率和校验位、数据位、从站地址一定需要与变频器设置一直，反之则无法正常通信。具体设置如下图所示。

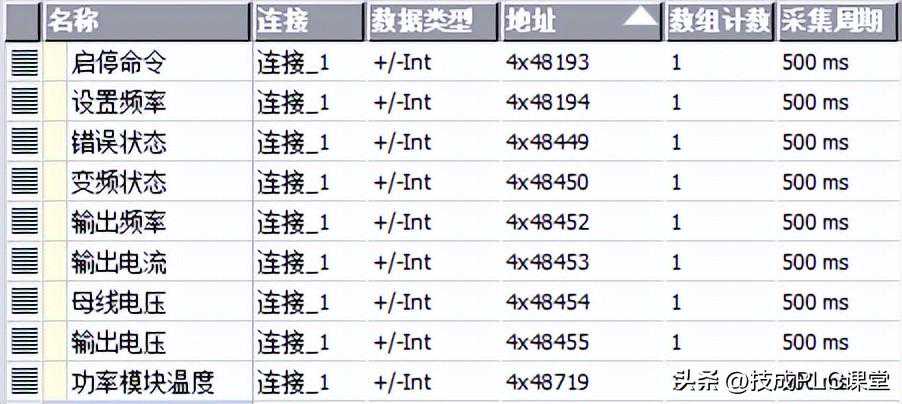

3、根据通讯协议的参数地址定义建立相关的变量，如下图所示。

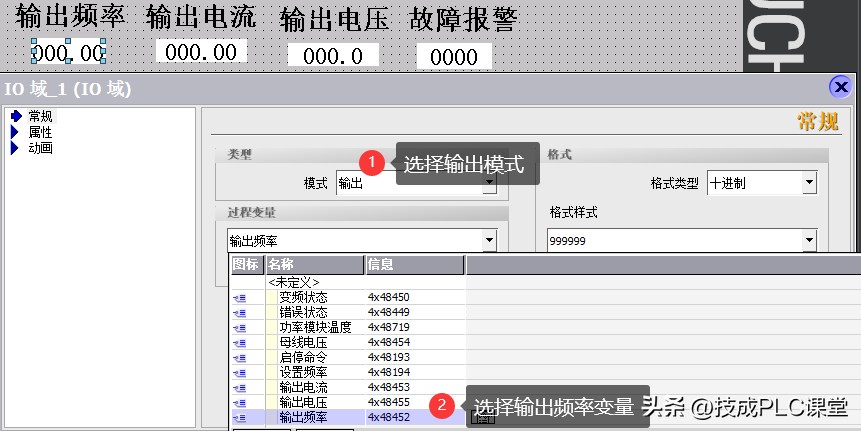

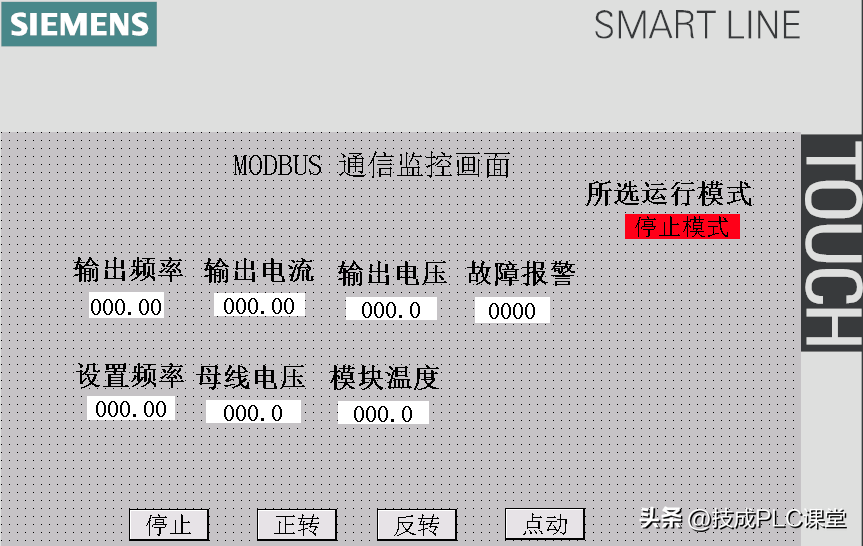

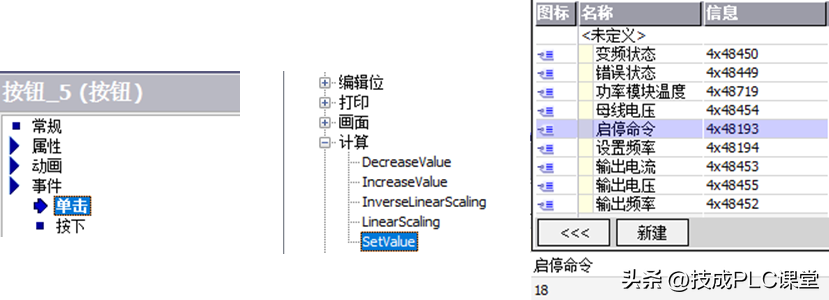

4、组态启停按钮及IO域、画面，如下图所示

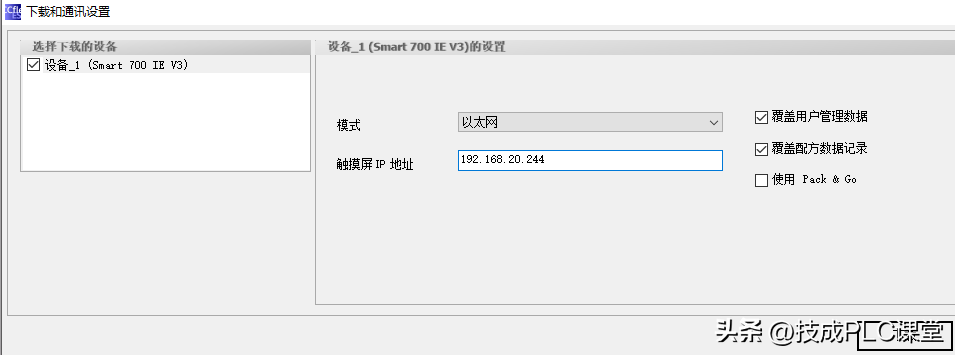

5、最后把组态好的画面程序下载到HMI当中；进行调试即可

(技成培训网原创，作者：眭相建，未经授权不得转载，违者必究)
