如何通过PC Adapter调试MM4和G120变频器

问题：如何通过PCAdapter调试MM4和G120变频器？

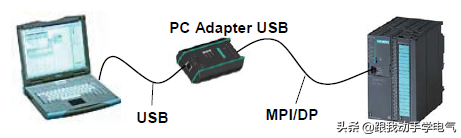

答案：利用STARTER软件通过PCAdapter（PROFIBUS通讯）可以调试MM4和G120变频器，但是PCAdapter电缆需要由MPI/DP接口提供DC24V供电才能正常工作，MPI/DP接口见图1。

图1

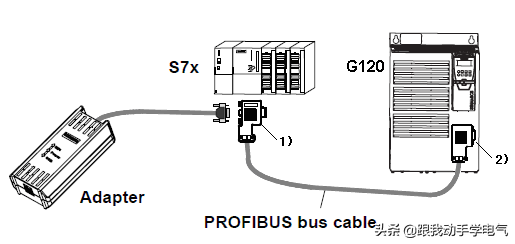

MM4系列变频器PROFIBUS通讯模板的接口不提供DC24V输出，G120系列变频器CU240S控制单元PROFIBUS接口可以提供DC24V输出，但是容量有限，不能支持PCAdapter正常工作。如果将PCAdapter直接插在变频器的PROFIBUS接口上，STARTER软件无法与变频器通讯。可采用图2所示的连接方式连接，将PCAdapter电缆接口通过带编程口的总线连接器连接到CPU集成的DP接口上，PCAdapter就可以通过CPU集成的DP接口供电，并通过PROFIBUS电缆与变频器通信。

图2

注意：使用CP342-5作为主站时不支持此连接方式，该模块DP接口不提供DC24V电源。
