三菱PLC与装GX Works2的电脑通信连接步骤

在电脑上编制并测试完无误的PLC程序后，就要将程序下载到PLC程序控制器里，而只有PLC与电脑建立了通信后，才能实现传输工作。其具体步骤如下：

​

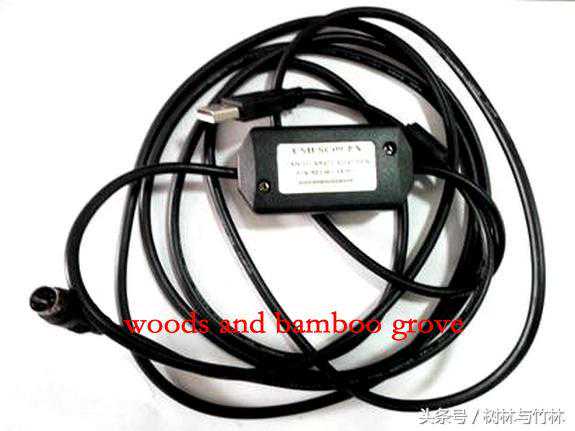

1，根据PC的系统，按装RS-232C/USB转换驱动程序（必须使用三菱提供的专用数据线）。

​

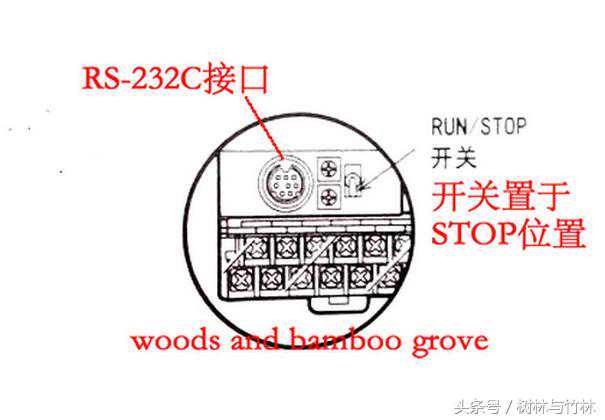

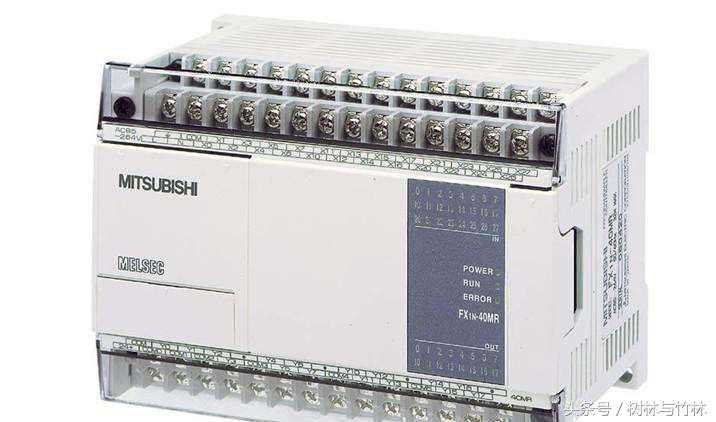

2，根据以上示意图，在PLC控制器上电前，将内置工作开关（此开关是PLC执行程序和相应功能的）置于STOP端后，用数据线将PLC与电脑连接起来。接通PLC控制器电源。

​

按以下步骤的图示逐一操作。

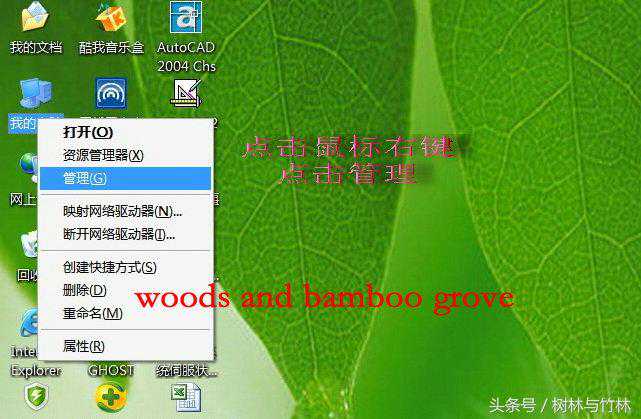

1，右击鼠标键，出现下拉子菜单，如下图

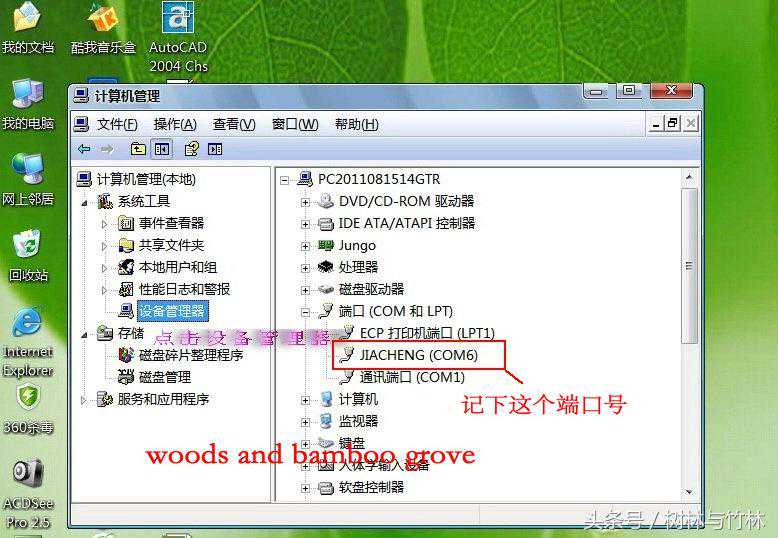

2，找出连接在电脑USB插口端口号，如果未找到，检查数据线、插头是否插入牢固可靠、RS-232C转换USB驱动程序是否安装正确。

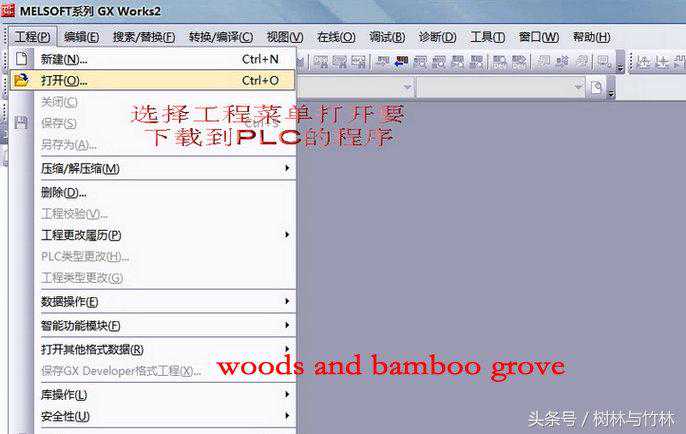

3，打开三菱编程软件GX-Works2

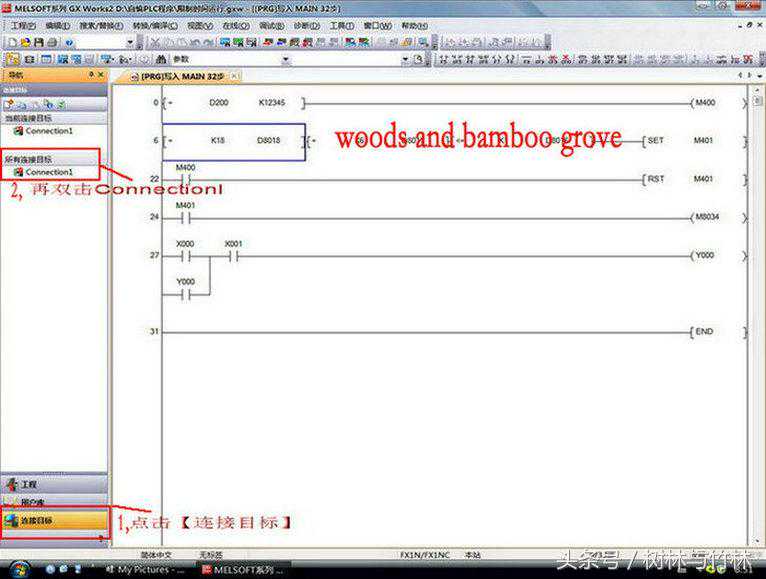

4，按下图中1,2顺序进行。

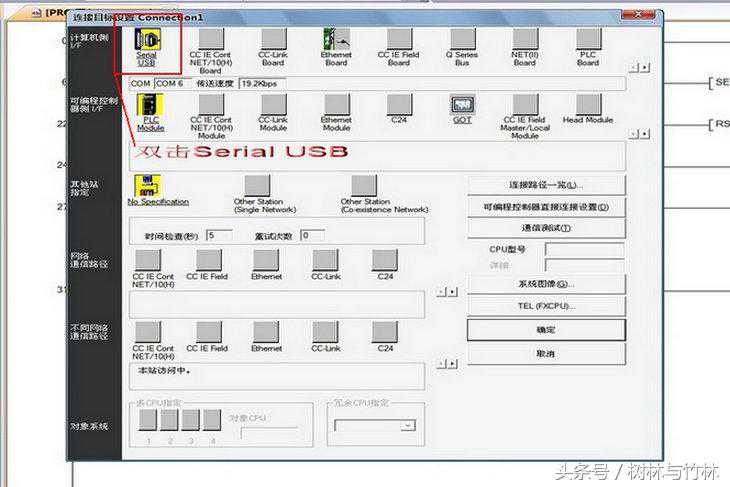

5，弹出连接目标设置窗口，如下图

6，弹出【计算机侧I/F串行详细设置】窗口

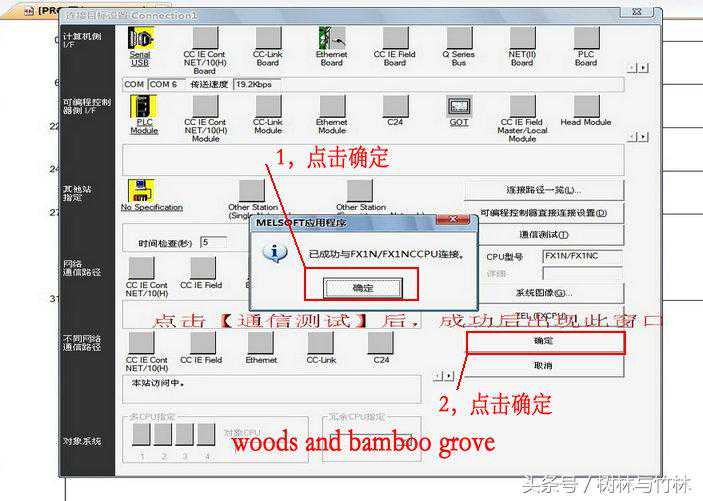

7，,弹出连接成功窗口，如果不成功，返回到第4步，可能端口输入错误，PLC程序控制器类型选择错误、或其他原因。

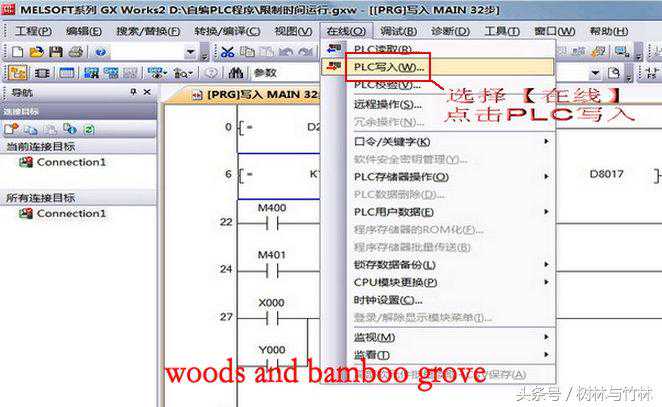

9，弹出在线数据操作窗口

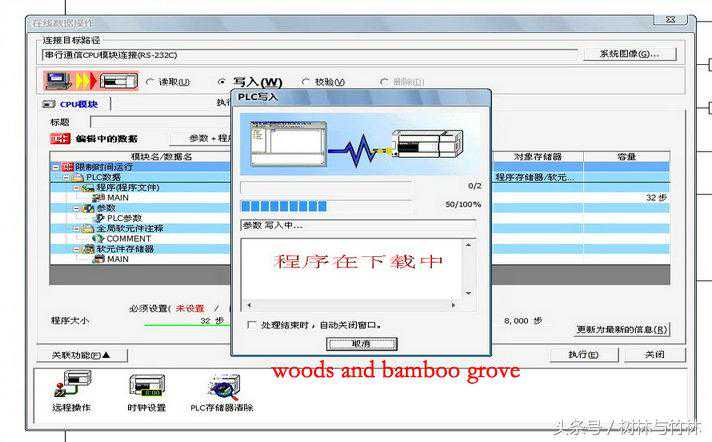

10，PLC写入窗口

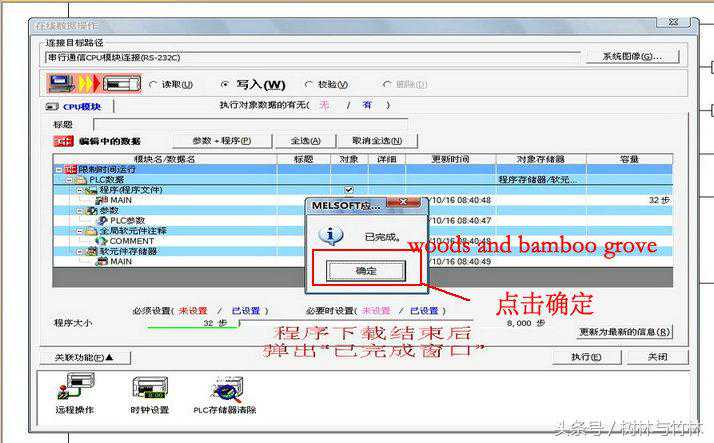

11，弹出程序写入完成窗口
