零基础实全彩图学习变频器之西门子变频器

1.1西门子变频器的安装与接线

西门子MM440是目前应用较为广泛的变频器。变频器在交流电机调速控制系统中，主要有两种典型使用方法，分别为单相交流和三相交流变频调速系统，如图所示。

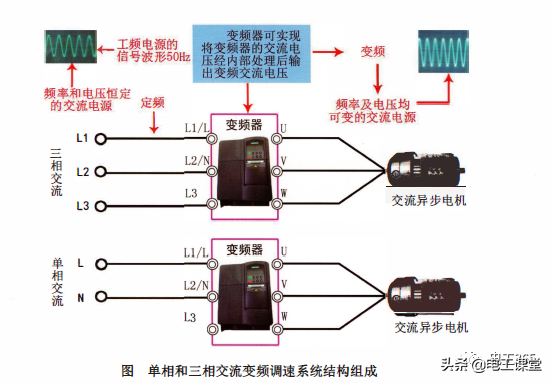

图单相和三相交流变频调速系统结构组成

西门子MM440是用于控制三相交流电动机速度的变频器系列。该系列有多

种型号。这里选用的MM440订货号为6SE6440一2UC137AA1，外形如图所示。

该变频器额定参数为：

·电源电压：220V，单相交流

·额定输出功率：0.37KW

·额定输出电流：2.5A

·操作面板：基本操作板CBOP)

1.2MM440变频器的接线

(1）变频器接线端子及功能

打开变频器后，就可以连接电源和电动机的接线端子。接线端子在变频器机壳下端。

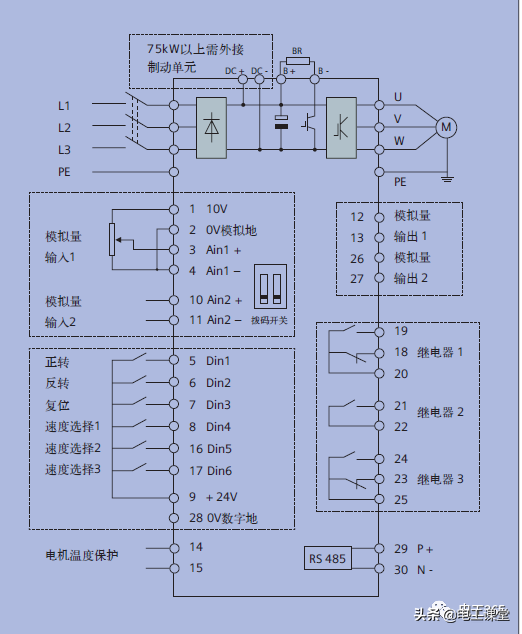

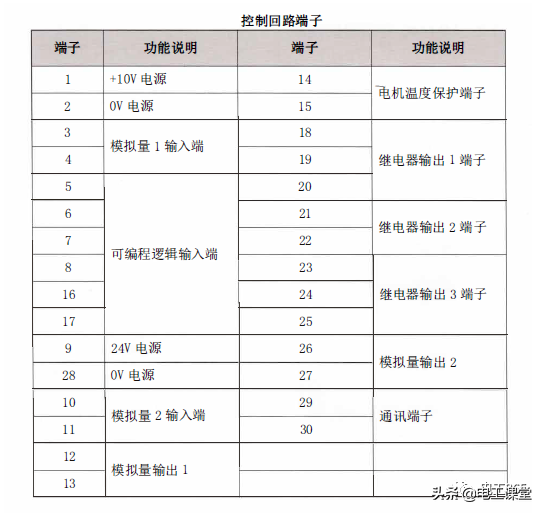

西门子MM440系列为用户提供了一系列常用的输入输出接线端子，用户可以方便的通过这些接线端子来实现相应的功能，打开变频器后可以看到变频器的接线端子如图下图所示。这些接线端子的说明如下：

(2）变频器控制电路的接线

变频器的控制电路工般包括输入电路、输出电路和辅助接口等部分，输入电路接收控制器(PLC)的指令信号(开关量或模拟量信号),输出电路输出变频器的状态信息(正常时的开关量或模拟量输出、异常输出等)，辅助接口包括通信接口、外接键盘接口等。通用变频器是一种智能设备,其特点之一-就是各端子的功能可通过调整相关参数的值进行变更。

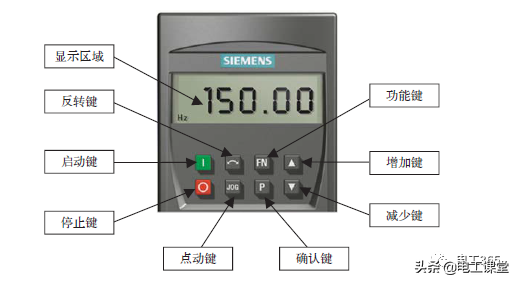

1.3MM440变频器面板介绍

面板操作方法

用基本操作面板（BOP）更改参数的数值

下面以更改参数P0004的数值为例介绍操作步骤，见表3-3、表3-4。

①用BOP改变P0004参数过滤功能，见表3-3。

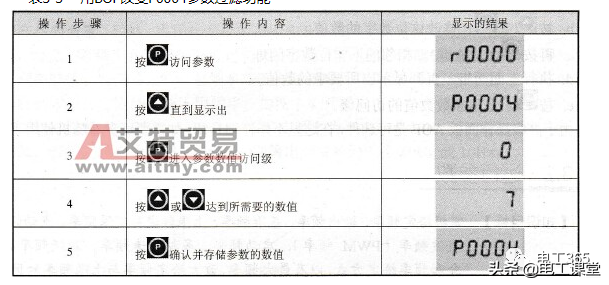

表3-3用BOP改变P0004参数过滤功能

②以P0719为例修改下标参数，见表3-4。

表3-4修改下标参数

由于高级操作面板AOP是可选件，在这里不作详细介绍，如需要可参看随机使用手册。

1.4MM440变频器电机参数调整

为了使电动机与变频器相匹配，需要设置电动机参数，这些参数可以从电机铭牌中直接得到。电动机参数设置见下表。电动机参数设定完成后，变频器当前处于准备状态，可正常运行。

1.5MM440变频器面板控制变频器

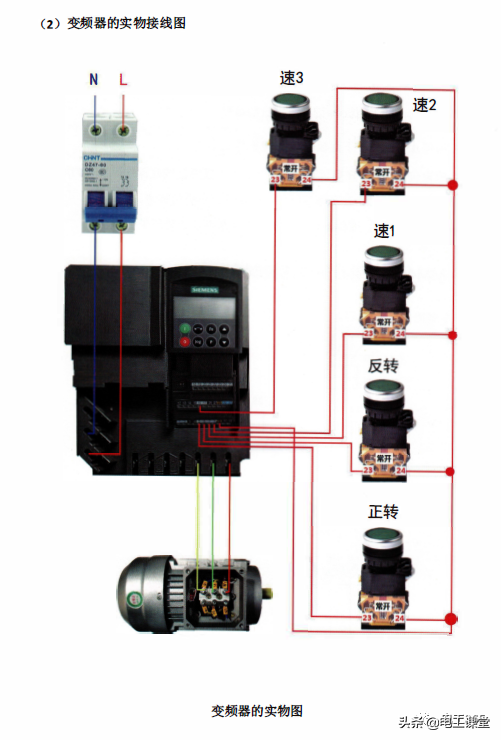

(1）变频器的原理图及实物接线图

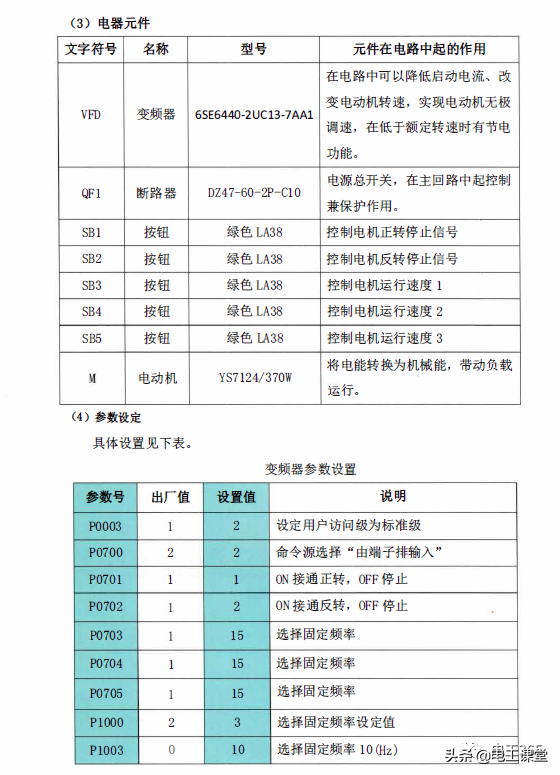

1.6MM440变频器多段速控制变频器

(5）工作原理

1.闭合总电源QFI。变频器输人端R、S、T上电，为起动电动机做好准备。

2.变频器端子控制：

端子启停：按下按钮SBl，电机正转运行，松开按钮SBl，电机停止：按下按钮SB2，电机反转运行，松开按钮SB2，电机停止：

端子多段速给定：在电机运行状态下，按下按钮SB3，电机以lOHZ运行；按下按钮SB4，电机以15HZ运行；按下按钮SB5，电机以20HZ运行。

3.断开总电源QFI。变频器输人端R、S、T断电，变频器失电断开。

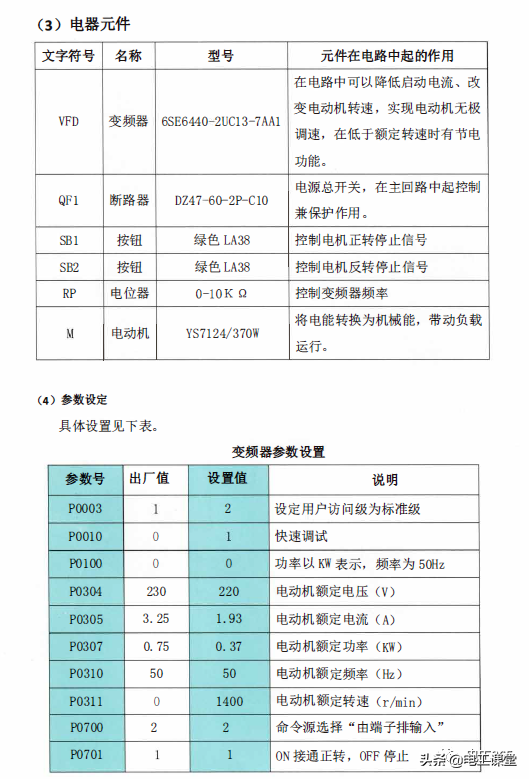

1.7MM440变频器模拟量控制变频器

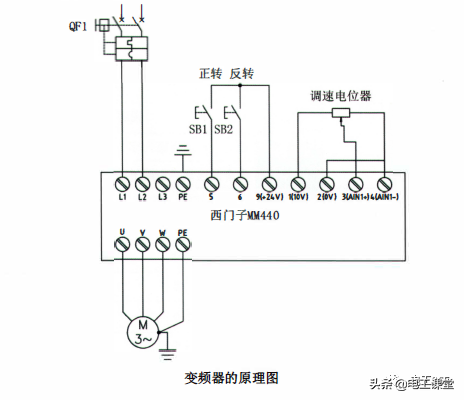

(1）变频器的原理图

（5）工作原理

1.闭合总电源QFI。变频器输人端R、S、T上电，为起动电动机做好准备。

2.变频器控制：

端子启停：按下按钮SB1，电机正转运行，松开按钮SB1，电机停止：按下按钮SB2，电机反转运行，松开按钮SB2，电机停止：

外部电位器频率给定：在电机运行状态下，旋转外部电位器，可以修改变频器的频率进而改变电机的转速。

3.断开总电源QFI。变频器输人端R、S、T断电，变频器失电断开。
