MES与ERP主流接口方式与主要交互数据项

写在前面

前面我们分享了数字化工厂解决方案和MES/MOM等的方案与资料等：

128页MES项目实施过程精解（售前、销售、项目实施、项目管理全流程）

XX集团工厂集成改造MES+SCADA数字化项目实施方案

MES/MOM总结与ISA95标准介绍与资料包(中英文)

107页PPT，讲透MES与APS系统及其选型

也介绍了MES系统的数据集成：

MES系统数据集成（ERP+SCADA）完整版解析（附汽车行业案例）

今天我们详细聊一聊MES与ERP进行数据集成的方式与主要数据项~

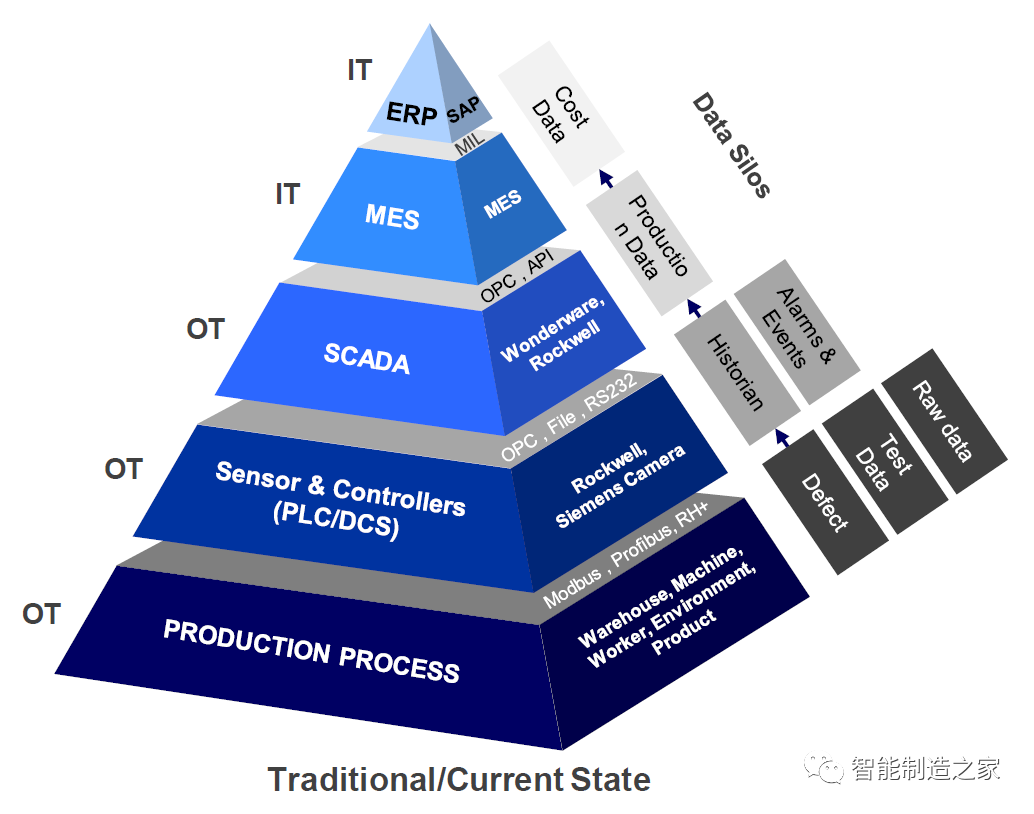

MES系统在制造企业信息化地位是处于中间层，其需要与下层SCADA与PLC等自动化控制层级、上层的业务层（如ERP、PLM、OA等第三方系统）集成在一起更能实现业务流程的顺畅进行。

在数字化工厂的规划建设中，信息化系统的集成，既是重点，但同时也是难点。

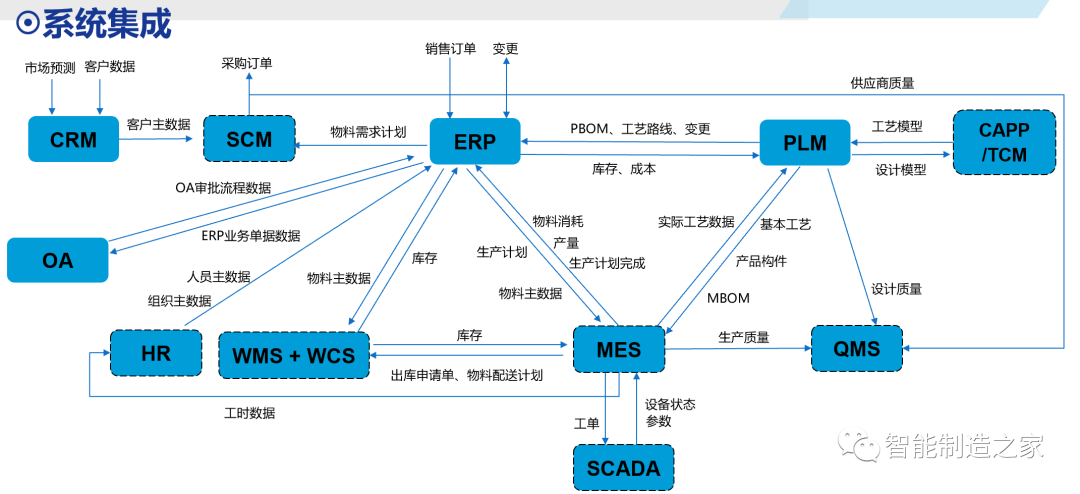

如下简单梳理了常用到的信息化软件系统（CRM、SRM、PLM、ERP、MES/MOM、WMS、SCADA.），以及系统之间的数据流转情况。希望可以今后的系统集成实践应用打下基础，做好铺垫。

系统集成是在系统工程科学方法的指导下，根据用户需求，优选各种技术和产品，将各个分离的子系统连接成为一个完整可靠经济和有效的整体，并使之能彼此协调工作，发挥整体效益，达到整体性能最优。

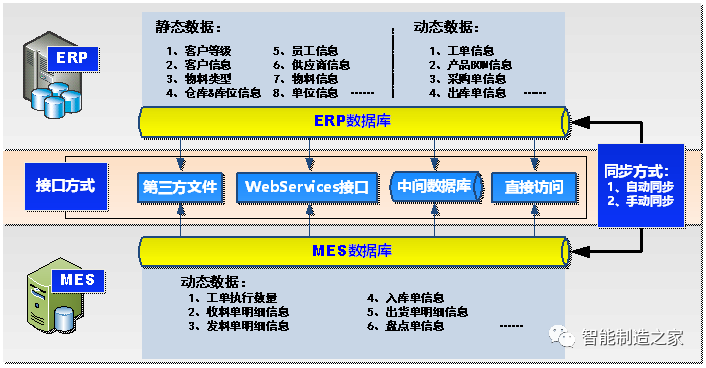

下面我们以ERP与MES集成为例，与大家分享下系统间的数据集成，常见的接口方式如下图所示：

如图中我们可以看到主要的接口方式有第三方文件、WebService、中间数据库、直接访问等~

一般同步主要包含基础数据和业务数据两大类型。

1、基础数据同步

1）ERP主动向MES系统发送数据（ERP提供定时推送方法）

A、MES系统提供WebService调用接口

B、ERP数据采用后台服务的方式定时调用上述接口

2）MES系统主动向ERP获取数据

A、ERP提供WebService调用接口

B、MES系统调用上述接口主动获取数据

2、业务流程对接

A、ERP提供WebService调用接口，MES系统调用上述接口实现相关业务逻辑

B、MES提供WebService调用接口，ERP系统调用上述接口实现相关业务逻辑

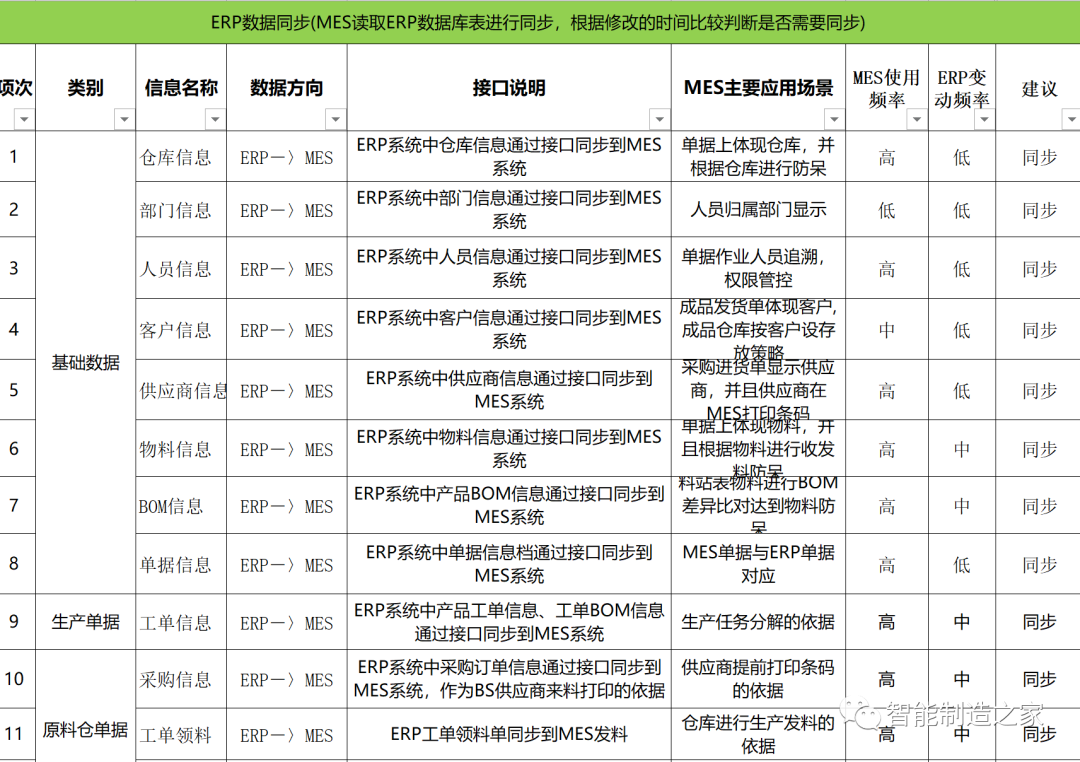

具体的内容见ERP与MES常见的接口数据内容汇总表
