TD 400C文本显示简介

TD400C是一种能够与S7-200SMARTCPU进行通信的文本显示器。TD400C具有极高的性价比，价格极具竞争力。随机附赠通讯电缆（2.5m），无需单独购买通讯和电源电缆（TD的电源可以通过通讯电缆从S7-200SMARTPLC通讯口取得）。TD400C无需HMI专用组态软件，使用STEP7Micro/WINSMARTTD文本显示器向导组态即可。

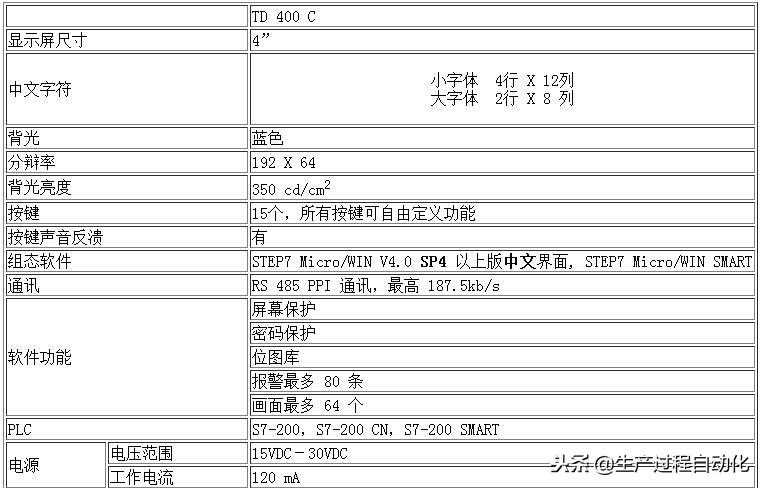

TD400C技术参数

TD400C包装内容

TD400C的完整包装中包括如下产品和附件

TD400C本体，无面板，粘胶膜由保护纸覆盖

西门子TD400C的标准面板胶膜

TD/CPU通信电缆

密封垫圈

安装垫片

硬件说明书，上有安装说明

自定义TD400C的面板图形

TD400C可以更换操作面板的图形（包括背景和按钮等元素）。TD400C出厂时没有粘贴薄膜图形面板，其空白胶粘面用纸保护。用户可以选择使用随包装提供的TD400C缺省图形，也可以自己制作自定义面板。自定义面板图形可以使用任何第三方的图形编辑软件。

TD400C配置步骤

根据不同的具体应用要求，TD400C的配置步骤也有所不同。一般地，TD400C的配置可能包括以下几个步骤：

进行TD400C的基本配置

配置用户菜单

配置报警信息

完成TD400C向导配置

常问问题

TD400C是否可以用在S7-400/300上？

TD400C是S7-200，S7-200SMART专用的文本显示器，只能配合S7-200CN和SIMATICS7-200以及S7-200SMART产品使用。TD400C不能用于其他任何控制器。

TD400C对面板透明胶膜的材料有无要求？

没有，但是应该注意材料透光度和厚度，厚度太薄则强度差，透光度太差则会影响整体亮度。

TD400C面板粘胶的储存时间多长？

常温下可以保存一年。

TD400C的粘胶强度如何？

TD400C采用美国3M高强度粘胶，粘贴标准胶膜后完全通过IP65测试。
